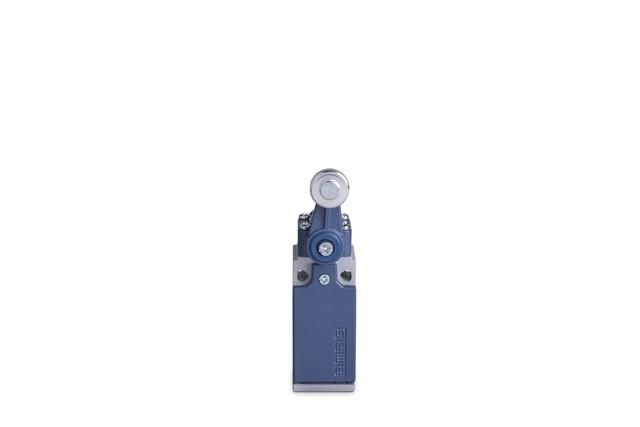

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и стальным роликом Ф18мм (1НО+1НЗ) EMAS L51K13MEM121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и стальным роликом Ф18мм (1НО+1НЗ) от бренда EMAS (артикул l51k13mem121) предназначен для надёжного фиксирования положения механизмов в автоматизированных системах, где требуется двухстороннее срабатывание при контакте с движущимся элементом.

Назначение и область применения

Этот выключатель используется там, где необходимо точно зафиксировать крайнее положение движения - например, на линиях транспортировки, станках, шлюзах, лифтах или робототехнических модулях. Угловая форма и ролик позволяют работать с объектами, перемещающимися под углом, а двойной контакт (1НО + 1НЗ) даёт возможность одновременно управлять двумя цепями: включить одну и отключить другую при срабатывании.

Технические характеристики

• Тип: угловой, двухнаправленный
• Контакты: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 18 мм
• Консоль: пластмассовая, обеспечивает износостойкость и снижение трения
• Корпус: призматический, металлический
• Ввод кабеля: PG13,5 или сечение до 1,5 мм2
• Количество вводов: один (для одного кабеля)
• Изолирующие свойства: двойная изоляция
• Соединения: внешние отверстия для подключения
• Наконечники: совместимы с различными типами (например, гильзы, штыревые)
• Контактный блок: съёмный - позволяет менять или обслуживать без демонтажа всего устройства

Совместимость и монтаж

Установка возможна на рамы, направляющие или другие жёсткие поверхности. Для монтажа используйте болтовое крепление через отверстия в корпусе. Кабель подключается через ввод PG13,5 - предварительно подготовьте провода с подходящими наконечниками. Съёмный блок-контакт можно заменить без снятия выключателя с места установки - это ускоряет ремонт. Обязательно проверьте угол поворота консоли перед фиксацией: он должен свободно реагировать на удар ролика, не задевая соседние детали.

Безопасность и стандарты

Выключатель имеет двойную изоляцию, что исключает риск поражения током даже при повреждении внешней оболочки. Металлический корпус обеспечивает механическую прочность и экранирующее действие. Соответствует требованиям к устройствам управления в промышленной автоматизации, хотя явного указания на соответствие IEC/EN 60947-5-1 в данных не указано - рекомендуется сверять с проектной документацией.

Преимущества

• Стальной ролик Ф18 мм - долговечен, устойчив к истиранию, работает с высокой скоростью
• Пластмассовая консоль - снижает шум и износ при частых срабатываниях
• Съёмный контактный блок - упрощает сервис и замену без полного демонтажа
• Металлический корпус - устойчив к деформациям, вибрациям и воздействию среды
• Два типа контактов (НО+НЗ) - позволяют реализовать сложные логические схемы без дополнительных реле

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - отсутствует соответствующая сертификация
• Не рассчитана на постоянное погружение в жидкости - хоть корпус металлический, степень защиты IP не указана
• Подходит только для одного кабеля; нельзя использовать для многожильного ввода или распределения
• Пластмассовая консоль не выдерживает температур выше +70 C - избегайте нагрева от оборудования рядом

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Остановка конвейера при достижении границы участка
• Обнаружение закрытия люка в автоматической линии упаковки
• Сигнализация о завершении хода пневмоцилиндра в сборочном модуле

Практические советы

• Перед установкой проверьте, чтобы ролик мог легко касаться препятствия - не допускайте перекоса консоли
• При использовании в условиях вибраций дополнительно закрепите кабель хомутиком, чтобы нагрузка не передавалась на выводы
• Съёмный блок-контакт можно заказывать запасным - это сэкономит время при аварийной замене
• Не затягивайте кабельный ввод слишком сильно - это может повредить внутреннюю изоляцию
• Артикул l51k13mem121 - единственный вариант в линейке EMAS с такой комбинацией ролика и контактов; аналоги требуют проверки геометрии и ввода
