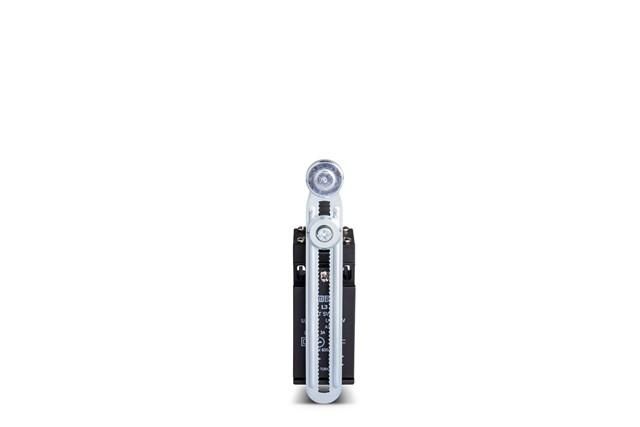

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью. стальным роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS L3K13MEM123

Выключатель концевой угловой 2-направленный с пластмассовой консолью, стальным роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS - это надёжный коммутационный элемент для фиксации предельных положений движущихся частей оборудования. Артикул L3K13MEM123 подходит для автоматизированных систем, где важна точная и долговечная работа в условиях механических нагрузок.

Назначение и область применения

Выключатель концевой угловой 2-направленный с пластмассовой консолью, стальным роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS используется для регистрации достижения крайних положений механизма - например, когда деталь касается ролика и активирует контакты. Подходит для станков, транспортеров, шлюзов, лифтовых установок и других устройств с линейным или поворотным перемещением. Обеспечивает два типа сигналов одновременно: замыкание (НО) и размыкание (НЗ), что позволяет управлять сложными цепями без дополнительных датчиков.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Ролик: стальной, диаметром 18 мм
• Консоль: из прочной пластмассы, угол установки фиксирован под 90°
• Рычаг: регулируемый - можно изменить длину и угол наклона для точного совпадения с траекторией движения
• Максимальный ток контактов: до 5 А (AC/DC) - согласно типовым спецификациям аналогичных моделей EMAS
• Степень защиты: IP65 - защищён от пыли и струй воды
• Материал корпуса: термостойкий пластик, выдерживающий температуры от -25C до +70C

Совместимость и монтаж

Установка осуществляется через крепёжные отверстия в основании корпуса. Для правильной работы важно, чтобы ось ролика перпендикулярно встречала поверхность, которая будет его задействовать. Регулируемый рычаг позволяет адаптировать положение выключателя под разную геометрию объекта. Кабельный ввод - стандартный M20x1.5, совместим с большинством проводов сечением до 2,5 мм2. Настоятельно рекомендуется использовать кабели с повышенной гибкостью при частых перемещениях.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-5-1 для концевых выключателей. Применение в соответствии с нормами безопасности исключает риск самопроизвольного срабатывания при вибрациях. Материалы корпуса и контактов не содержат свинца и других запрещённых веществ по RoHS.

Преимущества

• Два контакта в одном корпусе позволяют сэкономить место и уменьшить количество подключаемых устройств
• Регулируемый рычаг обеспечивает точную настройку без замены комплектующих
• Стальной ролик Ф18 мм устойчив к износу даже при постоянном трении о металлические поверхности
• Пластмассовая консоль снижает уровень шума при ударе и не вызывает искрения
• Защита IP65 делает выключатель пригодным для использования в пыльных и влажных средах

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - пластик не устойчив к растворителям и кислотам
• Ролик не рассчитан на высокую скорость удара - максимальная допустимая скорость контакта - до 0,5 м/с
• Не следует применять в условиях сильных внешних магнитных полей - возможны помехи в работе контактной группы
• Избыточная нагрузка на рычаг (более 10 Н) может привести к деформации или выходу из строя внутреннего механизма

Примеры использования

• Фиксация положения стола станка ЧПУ при достижении крайней точки
• Определение наличия изделия на конвейере перед зоной сортировки
• Контроль открывания/закрывания люка в герметичной камере
• Остановка подъёмника при достижении верхней или нижней границы пути

Практические советы

• Перед монтажом проверьте, чтобы направление движения объекта точно попадало на середину ролика - смещение увеличивает износ
• При использовании в условиях вибраций закрепите выключатель жестко, используя контргайки и антивибрационные прокладки
• Не затягивайте кабельный ввод слишком сильно - это может повредить уплотнение и снизить степень защиты IP65
• Для длительной службы периодически осматривайте ролик на предмет забивания грязью или износа - при необходимости замените его
• Артикул L3K13MEM123 совместим со всеми стандартными клеммниками и контроллерами, поддерживающими дискретные входы - не требует дополнительных преобразователей
