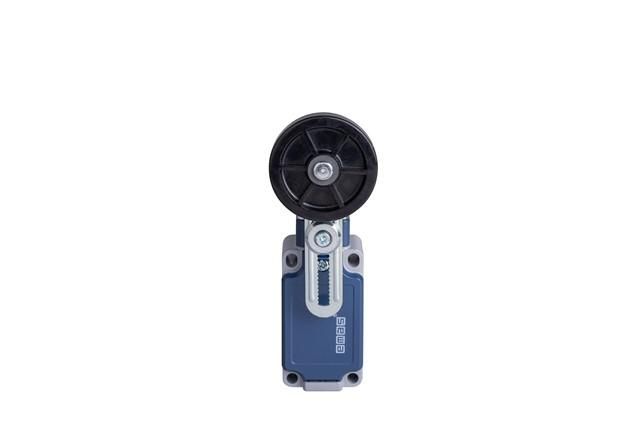

Выключатель концевой L52K13MEL122 EMAS

Выключатель концевой EMAS L52K13MEL122 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L52K13MEL122 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с управляющей системой - когда контакт выключателя замыкается или размыкается, сигнал передаётся на контроллер.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 5 А при 250 В переменного тока
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +70C
• Материал корпуса: термостойкая пластмасса
• Материал контактов: серебросодержащий сплав
• Усилие срабатывания: около 0,8–1,2 Нм (достаточно для легких и средних механизмов)

Совместимость и монтаж

Выключатель концевой EMAS L52K13MEL122 монтируется на поверхность с помощью двух крепёжных отверстий под болты M4. Установка возможна в любом положении - горизонтальном, вертикальном или наклонном. Кабельный вход имеет резьбу G1/2" - совместим со стандартными гофротрубами и кабельными вводами. Для подключения используйте провода сечением 0,5–1,5 мм2. Роликовый рычаг легко регулируется по углу наклона - позволяет адаптировать точку срабатывания под конкретную геометрию объекта.

Безопасность и стандарты

Выключатель концевой EMAS L52K13MEL122 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для использования в промышленной автоматизации. Отсутствие открытых токоведущих частей снижает риск поражения током при случайном прикосновении.

Преимущества

• Высокая долговечность благодаря металлическому ролику и износостойкому механизму
• Защита IP67 обеспечивает работу в запылённых, влажных и агрессивных средах
• Два типа контактов позволяют использовать выключатель в цепях управления и безопасности
• Регулируемый рычаг упрощает настройку без замены детали

Ограничения применения

Не предназначен для частого срабатывания более 120 раз в минуту - высокая частота вызывает перегрев контактов. Не рекомендуется применять в условиях постоянного воздействия химических растворителей, масел с высокой вязкостью или экстремальных температур ниже -25C и выше +70C. Механизм не рассчитан на ударные нагрузки свыше 10G.

Примеры использования

• Закрывание двери станка - выключатель срабатывает при полном закрытии, отправляя сигнал на запуск цикла
• Ограничение хода тележки на конвейере - останавливает движение при достижении конца пути
• Фиксация положения люка в бункере - предотвращает запуск системы при открытом доступе

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не допускайте трения о соседние элементы
• Используйте кабель с двойной изоляцией и заземление корпуса, особенно в цепях безопасности
• При монтаже в вибрационных средах закрепите выключатель концевой EMAS L52K13MEL122 с использованием контргаек
• Не затягивайте крепления слишком сильно - это может деформировать корпус и нарушить герметичность
• Проверяйте работоспособность каждые 3–6 месяцев при интенсивном использовании - особенно важна чистота контактов
