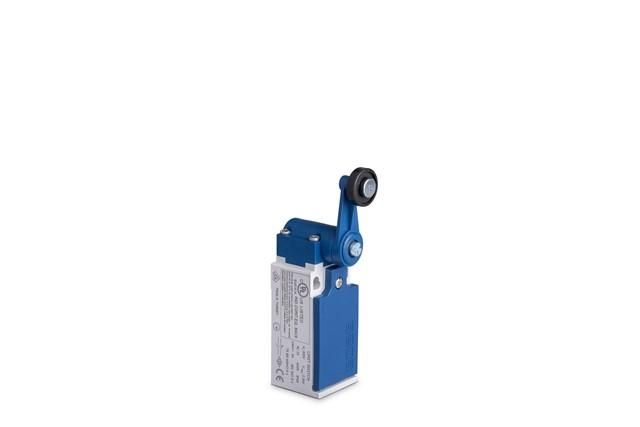

Выключатель концевой медленного переключения угловой 2-х направленный с пластмас. консолью и роликом Ф18мм (1НО+1НЗ) EMAS L5K23MEP121

Выключатель концевой угловой 2-х направленный медленного переключения с пластмассовой консолью и роликом Ф18 мм (1НО+1НЗ) EMAS - устройство для фиксированного срабатывания при достижении предельного положения механизма, например, на линиях транспортировки или станках. Артикул L5K23MEP121 обеспечивает надёжную работу в условиях повышенной запылённости благодаря защищённой конструкции.

Назначение и область применения

Выключатель предназначен для автоматического отключения или изменения состояния цепи при контакте движущегося элемента с роликом. Подходит для установки на оборудовании, где требуется точная фиксация крайних положений: конвейеры, лифты, шлюзы, поворотные платформы, станки с ЧПУ. Угловая форма позволяет удобно монтировать в ограниченном пространстве, а двунаправленное переключение даёт возможность контролировать два направления движения.

Технические характеристики

• Тип: угловой, двухнаправленный
• Механизм переключения: медленный (для снижения ударных нагрузок)
• Контактная группа: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластиковый, диаметром 18 мм
• Консоль: из прочной пластмассы, устойчивая к механическому износу
• Степень защиты: не указана - не предназначена для работы в воде или высокой запылённости без внешней защиты

Совместимость и монтаж

Выключатель L5K23MEP121 крепится через отверстия в корпусе консоли. Для правильной установки важно соблюдать угол наклона ролика относительно направления движения - он должен входить в контакт плавно, без бокового смещения. Кабель подводится снизу; рекомендуется использовать гофру или трубку для защиты провода от механических воздействий. Максимальный момент срабатывания - до 4 Нм, что соответствует средним нагрузкам на приводы.

Преимущества

• Пластмассовая консоль снижает риск повреждения деталей оборудования при контакте
• Ролик Ø18 мм обеспечивает плавное скольжение даже при наличии небольшого перекоса
• Медленное переключение уменьшает вероятность подпрыгивания контактов и увеличивает срок службы
• Комбинация 1НО+1НЗ позволяет одновременно управлять двумя цепями - например, остановить двигатель и активировать сигнал

Ограничения применения

• Не рассчитан на работу в агрессивных средах: масла, химикаты, пар - могут повредить пластиковую консоль
• Отсутствие указанной степени защиты IP - нельзя применять в условиях постоянного попадания воды или пыли без дополнительного кожуха
• Не подходит для частых циклов более 1000 в час - возможен преждевременный износ контактов
• Ролик не металлический - не выдерживает высоких ударных нагрузок (>10 Н)

Примеры использования

• На конвейере: фиксирует окончание перемещения изделия в зоне упаковки
• На дверях шлюза: отключает питание при полном закрытии
• На поворотном столе: сигнализирует о достижении заданного угла
• На станке: останавливает подачу инструмента при выходе за пределы рабочей зоны

Практические советы

• Перед установкой проверьте свободный ход ролика - он должен вращаться без заеданий
• Избегайте монтажа рядом с источниками тепла выше 60 C - пластик может деформироваться
• При использовании в вибрационных системах закрепите корпус дополнительно антивибрационными прокладками
• Для длительной эксплуатации регулярно осматривайте ролик на предмет трещин и износа - замена консоли доступна отдельно
• Артикул L5K23MEP121 совместим со стандартными клеммниками 4–6 мм2 - используйте качественные соединения для минимизации нагрева
