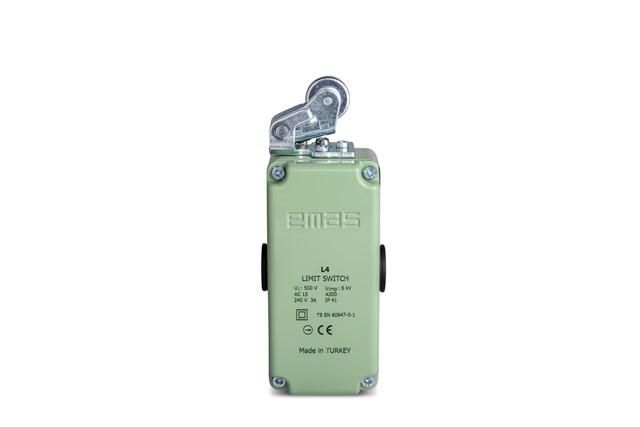

Выключатель концевой угловой 1-но направленный со стальной консолью и роликом Ф22мм (2НО+2НЗ) EMAS L4K16MIM111

Выключатель концевой угловой ЭМАС L4K16MIM111 предназначен для фиксации положения движущихся частей оборудования - например, дверей, люков или перемещаемых платформ. Его конструкция с роликом и стальной консолью обеспечивает надёжное срабатывание даже при боковом контакте, что делает его удобным для установки в ограниченном пространстве.

Назначение и область применения

Этот выключатель используется там, где требуется зафиксировать окончание движения механизма - например, когда деталь достигает крайнего положения. Угловая форма и ролик позволяют работать с поверхностями, которые не всегда подходят прямо, а стальная консоль устойчива к механическим нагрузкам. Подходит для автоматических линий, транспортеров, станков, шлюзов и других устройств с линейным или поворотным движением.

Технические характеристики

• Тип: угловой, односторонний
• Количество контактов: 2 нормально открытых (2НО) + 2 нормально замкнутых (2НЗ)
• Ролик: диаметром 22 мм, стальной, с подшипником
• Консоль: стальная, жесткая, усиленная
• Максимальный ток коммутируемых цепей: до 5 А (при напряжении до 250 В переменного тока)
• Угол срабатывания: определяется положением ролика относительно направления движения

Совместимость и монтаж

Выключатель ЭМАС L4K16MIM111 крепится через два отверстия на стальной консоли. Для монтажа необходим доступ сбоку от траектории движения. Диаметр ролика 22 мм требует зазора не менее 25 мм между поверхностью контакта и соседними элементами. Кабель вывода - гибкий, с возможностью прямого подключения к клеммной колодке. Рекомендуется использовать кабели сечением не менее 0,75 мм2.

Преимущества

• Стальная консоль выдерживает длительные ударные нагрузки без деформаций
• Ролик снижает трение и износ при контакте с шероховатыми поверхностями
• Четыре контакта (2НО+2НЗ) позволяют использовать один прибор для управления двумя цепями - например, остановки и сигнализации
• Угловая форма экономит место при компактной сборке

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкости - степень защиты IP не указана, поэтому не рекомендовано для влажных сред без дополнительной защиты
• Не подходит для высокочастотных срабатываний более 60 раз/мин - риск перегрева контактов
• Работает только при одном направлении движения - противоположное направление не вызывает срабатывания
• Требует точной регулировки положения - малейший сдвиг консоли может изменить момент срабатывания

Примеры использования

• Фиксация максимального положения двери в камере термообработки
• Определение конца хода стола фрезерного станка
• Контроль открытия люка на конвейере с продукцией
• Автоматическое отключение насоса при достижении уровня в ёмкости

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - при необходимости смажьте ось литолом
• Избегайте установки рядом с источниками сильных вибраций - они могут вызывать ложные срабатывания
• При использовании в системах безопасности обязательно подключите оба НЗ-контакта для контроля целостности цепи
• При замене аналогичного устройства - сверьте угол крепления и длину консоли, чтобы не нарушить геометрию движения
• Выключатель ЭМАС L4K16MIM111 совместим с большинством стандартных кабельных муфт - используйте герметичные вводы при работе в пыльных помещениях
