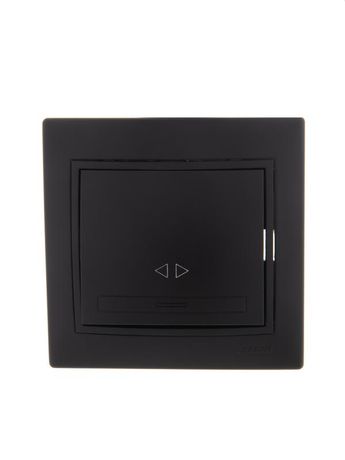

Выключатель промежуточный 1-кл. СП Mira 10А IP20 со вставкой черн. бархат LEZARD 701-4242-107

Выключатель промежуточный 1-клавишный 10А IP20 со вставкой чёрный бархат от Lezard (арт. 701-4242-107) предназначен для коммутации освещения в помещениях с использованием двухпозиционной схемы управления - например, на лестницах, длинных коридорах или в спальнях с двумя выходами. Этот выключатель сочетает простую функциональность с эргономичным дизайном серии MIRA.

Назначение и область применения

Этот выключатель используется в качестве промежуточного элемента в системах управления светом из нескольких точек. Он не включает/выключает свет самостоятельно - работает совместно с двумя проходными выключателями. Подходит для установки в жилых домах, офисах, гостиницах и других объектах с внутренней проводкой. Не применяется для управления силовым оборудованием мощностью выше 2,2 кВт.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в стандартной сети переменного тока в России и странах СНГ;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 22 светодиодных ламп по 10 Вт каждая);
• Количество клавиш: одна - управление одним световым контуром;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды или пыли; подходит только для сухих помещений;
• Максимальное сечение кабеля: 1,5 мм2 - нельзя использовать многожильные провода большего сечения;
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток;
• Цвет: чёрный бархат - матовая поверхность, снижает видимость царапин и отпечатков;
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с температурой от −25C до +40C и относительной влажностью до 80%;
• Тип монтажа: скрытый - устанавливается в подрозетник глубиной минимум 45 мм;
• Тип крепления: винтовые зажимы - надёжное соединение с медными проводами;
• Количество полюсов: один - переключает фазовый провод, ноль и заземление проходят мимо устройства;
• Серия: MIRA - соответствует унифицированному дизайну рамочных изделий Lezard;
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствие требованиям безопасности для бытовых выключателей.

Совместимость и монтаж

Выключатель промежуточный 1-клавишный 10А IP20 со вставкой чёрный бархат совместим с любыми проходными выключателями серии MIRA и другими устройствами с аналогичным шагом крепления. Для работы требуется минимум два проходных выключателя на концах цепи. Монтаж выполняется в стандартный подрозетник 68×68 мм. Кабель подключается через винтовые зажимы - затяжка должна быть плотной, но без усилия, чтобы не повредить контактную группу. Нельзя использовать алюминиевые провода - они требуют специальных переходников и не рекомендованы для этого типа устройств.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, что гарантирует безопасность при работе в сетях до 250 В. Конструкция исключает случайный доступ к токоведущим частям благодаря закрытой клавише и корпусу из самозагасающего пластика. Сертификация обеспечивает соответствие требованиям к тепловой стойкости и электрической прочности. Применение вне сухих помещений (ванная, кухня, подвал) запрещено из-за низкой степени защиты IP20.

Преимущества

• Матовая черная вставка - не царапается легко, маскирует следы пыли и грязи;
• Фирменная серия MIRA - единый стиль с другими элементами системы Lezard, удобна при комплексной замене;
• Простая установка - совместима с типовыми подрозетниками и стандартной проводкой;
• Надёжные винтовые зажимы - обеспечивают долгий срок службы без потерь контакта;
• Поддержка UHL3 - позволяет применять в холодных, но отапливаемых помещениях.

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара;
• Запрещена установка на улице или в неотапливаемых местах - климатическое исполнение УХЛ3 не предусматривает экстремальные условия;
• Нельзя использовать с нагрузкой выше 10 А - риск перегрева и оплавления контактов;
• Требуется обязательное использование с проходными выключателями - самостоятельное включение/выключение невозможно;
• Не поддерживает автоматические или диммерные режимы - только механический переключатель.

Примеры использования

• Управление светом в длинном коридоре: выключатель установлен в середине, а проходные - на обоих концах;
• Спальная комната с двумя входами: один проходной у двери, второй у кровати, промежуточный - между ними;
• Лестничный марш с площадкой: три точки управления - внизу, на площадке и вверху;
• Офисные переговорные комнаты с несколькими входами - удобство управления светом без необходимости ходить к одному выключателю.

Практические советы

• Перед монтажом проверьте, что все провода отключены - даже при выключенном рубильнике возможна опасность;
• При подключении используйте только медные провода сечением до 1,5 мм2 - большие сечения не войдут в зажим;
• Если планируете заменить старый выключатель, сравните размеры подрозетника - некоторые модели имеют увеличенные габариты;
• Для сложных схем с тремя и более точками управления - убедитесь, что остальные выключатели также являются проходными, а не обычными;
• При сборке схемы пометьте провода: L (фаза), T1, T2 - так будет легче диагностировать неисправности позже.
