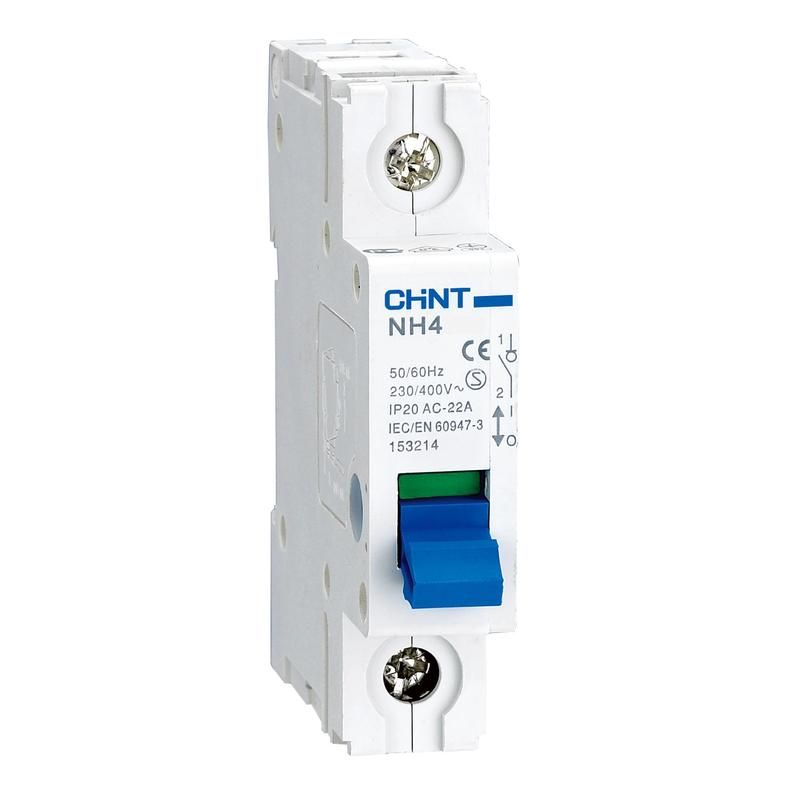

Выключатель нагрузки NH4 1P 100A (DB) (R) | 398036 CHINT

Выключатель нагрузки 1 полюс 100 Ампер NH4 (R) от CHINT - это надежный коммутационный аппарат для ручного включения и отключения нагрузки в распределительных щитах. Артикул 398036 предназначен для работы в бытовых, офисных и промышленных системах с током до 100 А, обеспечивает безопасное отключение при обслуживании и соответствует требованиям серии NH4.

Назначение и область применения

Выключатель нагрузки 1 полюс 100 Ампер NH4 (R) используется для ручного отключения электроприемников при плановом обслуживании, ремонте или замене оборудования. Он не предназначен для автоматического отключения при перегрузках или КЗ - это задача автоматических выключателей. Применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется четкое физическое отключение цепи. Подходит для установки в жилых домах, торговых центрах, производственных помещениях и объектах с малой и средней мощностью.

Технические характеристики

• Номинальный ток: 100 А - максимальная постоянная нагрузка, которую можно безопасно коммутировать
• Количество полюсов: 1 - управление одной фазой сети
• Напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC22A - рассчитан на коммутацию активных и слабоиндуктивных нагрузок (например, нагреватели, освещение)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов - количество операций при номинальном токе до потери работоспособности
• Ширина одного полюса: 18 мм - позволяет компактно устанавливать несколько устройств на рейке
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами
• Подключение: гибкий кабель, шины типов PIN и FORK - универсальные варианты подвода проводов

Совместимость и монтаж

Выключатель нагрузки 1 полюс 100 Ампер NH4 (R) легко интегрируется в любые щитовые решения, использующие DIN-рейку 35 мм. Устройство занимает одну модульную единицу (18 мм), что удобно при проектировании компактных распределительных щитов. Для подключения допускаются медные кабели сечением до 25 мм2 (по данным серии NH4). Шины типа PIN и FORK позволяют использовать его в сборках с предварительно установленными шинопроводами. Монтаж выполняется без инструментов - фиксация осуществляется защелкой на рейке. После установки проверьте плотность контакта клемм - перетяжка недопустима, недотяжка вызывает перегрев.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-3 для выключателей нагрузки. Серия NH4 сертифицирована для использования в условиях загрязнения уровня 2 - то есть в помещениях с нормальной степенью запыленности, без агрессивных паров и конденсата. IP20 исключает использование устройства вне помещений или во влажных зонах. Наличие видимого разрыва при отключении гарантирует соответствие правилам безопасности при работе с электроустановками.

Преимущества

• Четко выраженный механический положение «ВКЛ/ОТКЛ» - визуальный контроль состояния цепи
• Устойчивость к 8500 циклов включения/отключения - долгий срок службы даже при частом использовании
• Гибкость подключения - совместим с кабелями и шинами, снижает время монтажа
• Совместимость с другими элементами серии NH4 - возможность создания унифицированных щитов
• Надежная фиксация на DIN-рейке - исключает случайное выпадение при вибрациях

Ограничения применения

• Не применяется для защиты от перегрузок и коротких замыканий - требует обязательной установки автомата перед ним
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Рассчитан только на AC22A - не подходит для высоких индуктивных нагрузок (например, двигатели без пускателей)
• Максимальный ток 100 А - не следует применять в цепях выше этого значения, даже кратковременно
• Не имеет функции дистанционного управления - только ручное воздействие

Примеры использования

• Вводной выключатель в щите этажного распределения многоквартирного дома
• Отключающее устройство для теплового насоса или бойлера в частном доме
• Ручной разъединитель для питания станка на производстве перед техобслуживанием
• Компонент в щите освещения торгового зала - позволяет полностью отключить световой контур

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 100 А - превышение сокращает срок службы
• При подключении шин PIN/FORK следите за точным совпадением формы контактной площадки - плохой контакт вызывает нагрев
• Не используйте этот выключатель вместо автомата - он не отключит при аварии, только при ручном действии
• При группировке нескольких устройств на одной рейке оставляйте минимальный зазор 5–10 мм между ними для лучшего теплоотвода
• Проверяйте состояние контактов каждые 1–2 года - особенно при частых включениях или повышенной температуре окружающей среды
• Артикул 398036 - это однополюсная версия; если нужна защита всех фаз, выбирайте 2P, 3P или 4P исполнение из той же серии NH4
