Выключатель нагрузки NXHB-125 2P 100A(R) | 193178 CHINT

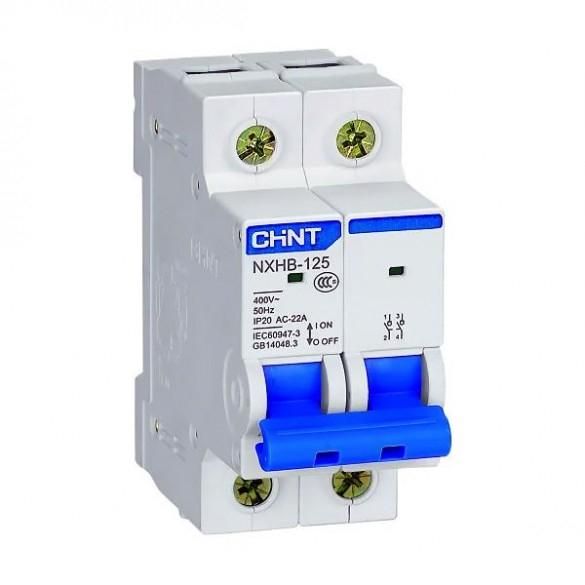

Выключатель нагрузки NXHB-125 2P 100A(R) - это двухполюсный коммутационный аппарат от бренда CHINT, предназначенный для безопасного включения и отключения электрической нагрузки в распределительных щитах. Артикул 193178 соответствует модели с номинальным током 100 А и степенью защиты IP20, что делает его подходящим для внутренней установки в сухих помещениях.

Назначение и область применения

Выключатель нагрузки NXHB-125 2P 100A(R) используется для ручного отключения и включения электрических цепей при рабочем токе до 100 А. Он применяется в качестве вводного аппарата в конечных распределительных щитах жилых, офисных и промышленных объектов. Подходит для управления нагрузками, такими как группы освещения, тепловые приборы, насосы и другое оборудование, где требуется надёжное механическое отключение для проведения техобслуживания или ремонта.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 100 А
• Номинальное напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B, AC22A - для коммутации активной и слегка индуктивной нагрузки
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Кратковременно выдерживаемый ток: 1200 А (12×Ie) в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типа PIN и FORK
• Степень загрязнения: 2 - допустимо наличие умеренной пыли и конденсата

Совместимость и монтаж

Выключатель нагрузки NXHB-125 2P 100A(R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - два полюса занимают 36 мм ширины. Для подключения используются клеммы, рассчитанные на провода сечением до 50 мм2 (по данным производителя для аналогичных моделей серии). Шины типа PIN и FORK также поддерживаются - удобно при компактной сборке щита. Монтаж не требует специальных инструментов, достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Выключатель нагрузки NXHB-125 2P 100A(R) соответствует международным требованиям IEC 60947-3 для устройств разъединителей. Категории применения AC21B и AC22A гарантируют безопасную работу при переключении типичных бытовых и промышленных нагрузок. Отсутствие функции автоматического отключения по току перегрузки или короткому замыканию - это нормально для данного класса аппаратов; он предназначен исключительно для ручного отключения, а защиту обеспечивает автоматический выключатель, установленный выше по цепи.

Преимущества

• Чётко фиксируемые положения «ВКЛ» и «ОТКЛ» - визуальный контроль состояния цепи
• Устойчивость к механическим воздействиям - 8500 циклов работы без потери качества контактов
• Гибкость подключения - возможность использовать как кабель, так и шины
• Компактная конструкция - каждый полюс занимает всего 18 мм, позволяет плотно упаковать щит
• Работает в условиях умеренного загрязнения - подходит для большинства помещений без экстремальных условий

Ограничения применения

• Не предназначен для аварийного отключения при КЗ - обязательно использование в паре с автоматическим выключателем
• Степень защиты IP20 запрещает применение во влажных, пыльных или наружных условиях
• Не имеет дугогашения - нельзя отключать большие токи под нагрузкой свыше 100 А
• Не подходит для частого оперативного переключения (более 1–2 раз в день); для этого лучше выбрать контактор

Примеры использования

• Вводной выключатель в этажном распределительном щите многоквартирного дома
• Отключающий аппарат перед группой нагревательных приборов в производственном цехе
• Ручной разъединитель для обслуживания системы вентиляции или насосной станции
• Компонент в щите управления конвейерной линией, где требуется физическое отключение питания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и максимального тока - для 100 А используйте медный кабель минимум 25 мм2
• Обязательно убедитесь, что за этим выключателем стоит автоматический выключатель нужного номинала - NXHB-125 сам не защищает от перегрузок
• При использовании шин типа PIN/FORK следите за правильной посадкой - плохой контакт вызывает перегрев
• Не устанавливайте NXHB-125 2P 100A(R) рядом с источниками пара, воды или высокой пыли - IP20 недостаточно для таких сред
• При замене старого аппарата учтите ширину: новый выключатель занимает 36 мм, а старый мог быть уже 18 мм на полюс - возможно, потребуется перестановка других элементов
