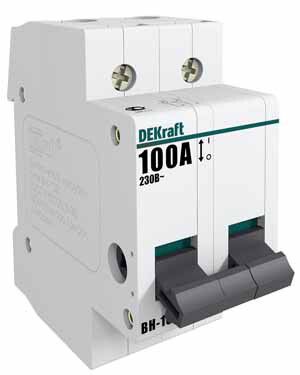

Выключатель нагрузки 2Р 100А ВН-102 | 17008DEK DEKraft APC

Выключатель нагрузки 2-полюсный 100А ВН-102 от DEKraft - это надёжный рубильник для ручного отключения и включения электрических цепей до 230 В в распределительных щитах. Артикул 17008dek предназначен для промышленной и коммерческой автоматизации, где требуется безопасное механическое отключение нагрузки.

Назначение и область применения

Выключатель-разъединитель ВН-102 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых операций в режиме нагрузки, но обеспечивает чёткий визуальный разрыв цепи. Подходит для установки в щитах управления станков, насосов, систем вентиляции и других устройств с током до 100 А. Применяется в помещениях с умеренным климатом согласно исполнению УХЛ4.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 230 В
• Количество полюсов: 2
• Тип устройства: выключатель-разъединитель (рубильник)
• Способ монтажа: на DIN-рейку (занимает 2 модуля)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Максимальное сечение кабеля: 55 мм2
• Тип подключения: винтовые зажимы
• Рукоятка: тумблер красного цвета, удобна для ручного управления
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Сертифицирован по ГОСТ Р 50030.3-2012

Совместимость и монтаж

Выключатель нагрузки ВН-102 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - максимальное сечение провода 55 мм2. Кабель необходимо зачищать точно на длину, указанную в инструкции, чтобы избежать плохого контакта. Монтаж возможен в любом положении - горизонтально, вертикально или под углом. Устройство совместимо с другими компонентами DEKraft в одном щите. Не рекомендуется использовать в щитах с высокой запылённостью или влажностью вне помещений - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность аппаратов управления. Конструкция предусматривает мостиковые контакты, предотвращающие пробой дуги через изоляцию. Это снижает риск возгорания при отключении под нагрузкой. Цвет рукоятки - красный - соответствует нормам безопасности: яркая метка указывает на управление силовой цепью. Отключение физически разрывает все два полюса одновременно - гарантирует полное отсутствие напряжения на оборудовании после отключения.

Преимущества

• Надёжный разрыв цепи благодаря специальным мостиковым контактам - минимизация риска дугового замыкания
• Усиленная рукоятка рассчитана на многократные операции - долгий срок службы даже при активном использовании
• Простота монтажа на DIN-рейку - не требует дополнительных креплений
• Чёткий визуальный контроль состояния (включено/выключено) по положению тумблера
• Поддержка больших сечений кабелей (до 55 мм2) - позволяет подключать мощные потребители без переходников

Ограничения применения

• Не является автоматическим выключателем - не имеет тепловой или электромагнитной защиты от перегрузок и КЗ
• Не предназначен для частого включения/отключения под нагрузкой - это не контактор, а разъединитель
• IP20 не защищает от пыли, брызг и влаги - нельзя устанавливать на улице, в сырых цехах или без корпуса
• Работает только при температуре от −40 C до +40 C - не подходит для экстремальных условий
• Не имеет сигнализирующих контактов - невозможно подключить удалённую индикацию состояния

Примеры использования

• Отключение питания станка перед техобслуживанием
• Главный рубильник в распределительном щите торгового центра
• Ручной разъединитель для группы освещения в производственном корпусе
• Отключающее устройство перед преобразователем частоты
• Элемент системы безопасности в системе вентиляции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 55 мм2 недопустимо, меньшее сечение может вызвать перегрев
• Обязательно используйте выключатель нагрузки 2-полюсный 100А ВН-102 только в паре с автоматическими выключателями - он не защищает от перегрузок
• При сборке щита соблюдайте интервал между устройствами - хотя он занимает всего 2 модуля, для свободного доступа к рукоятке нужен минимум 10–15 см свободного места спереди
• Не затягивайте винты слишком сильно - можно повредить пластиковые зажимы
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
• Если вам нужна защита от КЗ - выбирайте автоматический выключатель, а ВН-102 используйте как дополнительный разъединитель
