Выключатель нагрузки модульный OptiDin BM63PL-2100-УХЛ3 (BM63PL) | 328166 КЭАЗ

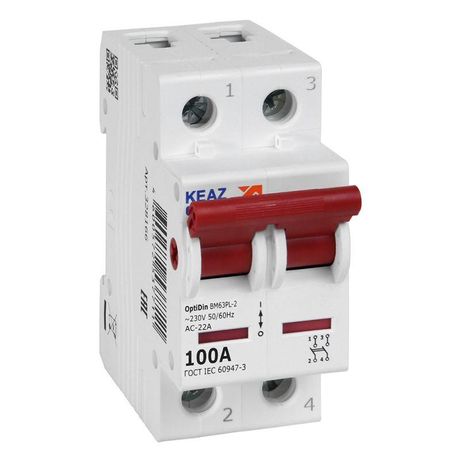

Выключатель нагрузки модульный 2П 100А 400В BM63PL-2100-УХЛ3 (BM63PL, ВМ63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах, обеспечивая механический разрыв с видимым зазором. Это устройство применяется там, где нужна надёжная изоляция цепи после отключения - например, как главный рубильник в квартире или помещении.

Назначение и область применения

Выключатель нагрузки модульный 2П 100А 400В BM63PL-2100-УХЛ3 используется исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в качестве общего выключателя в вводно-распределительных шкафах (ВРУ), этажных щитах, бытовых и промышленных щитах, где требуется физический разрыв цепи перед обслуживанием или аварийным отключением.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать ток до 100 ампер без повреждений
• Количество полюсов: 2 - отключает два провода (L1 и L2), подходит для однофазных сетей с двумя фазами или двухпроводной системой
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети переменного тока 230 В; максимальное рабочее напряжение - 400 В, что позволяет использовать его в трёхфазных системах при подключении между фазами
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Ширина: 2 модуля - занимает 17,5 мм по стандарту DIN, легко встраивается в компактные щиты
• Тип рукоятки: рычаг поворотный - удобно включать/выключать одной рукой, положение «вкл./выкл.» хорошо визуально определяется
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не защищён от пыли и влаги - устанавливается только внутри закрытых щитов

Совместимость и монтаж

Выключатель нагрузки модульный 2П 100А 400В BM63PL-2100-УХЛ3 совместим со всеми типами DIN-реек, используемых в промышленных и жилых щитах. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Подключение проводов осуществляется через винтовые зажимы, допускающие сечение до 50 мм2. Обязательно соблюдать полярность при подключении: вход и выход помечены. Для работы с медными проводами рекомендуется предварительная обжимка наконечников.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Конструкция гарантирует визуальный контроль состояния контактов - при отключенном положении рукоятки между контактами образуется явный воздушный зазор, что делает его подходящим для работ по техобслуживанию. Нельзя применять как средство защиты от сверхтоков - он не имеет теплового или электромагнитного расцепления.

Преимущества

• Надёжный разрыв цепи - благодаря механической конструкции контакты полностью отделяются, что важно для безопасности при ремонте
• Удобная визуальная индикация - положение рычага сразу показывает, включена ли цепь
• Компактность - всего 2 модуля позволяют экономить место в щите
• Произведено в России - КЭАЗ известен качественной сборкой и долговечностью своих изделий

Ограничения применения

• Не предназначена для защиты от перегрузок и КЗ - обязательно ставьте рядом автоматический выключатель
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах
• Не подходит для частого включения/отключения под нагрузкой - не более 1–2 раз в день, чтобы не износить механизмы
• Только для переменного тока - не работает с постоянным током

Примеры использования

• Главный выключатель в квартирном щите - отключает всю электросеть дома перед ремонтными работами
• Общий рубильник в щите офиса или магазина - позволяет быстро отключить питание всех потребителей
• Разъединитель перед группой автоматов - создаёт видимый разрыв для проверки и тестирования
• Подключение к генератору или ИБП - служит точкой отключения основной сети при переходе на резерв

Практические советы

• Перед установкой убедитесь, что номинальный ток вашего оборудования не превышает 100 А - иначе возможен перегрев
• При использовании в трёхфазной системе можно подключить только две фазы, но не все три - для трёхполюсного разрыва выбирайте 3P версию
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев, особенно при работе на пределе 100 А
• Не используйте этот выключатель вместо автомата - даже если он «держит» ток, он не отключится при КЗ
• При замене старого устройства - учтите, что BM63PL-2100-УХЛ3 имеет ту же ширину, что и другие модели серии OptiDin, поэтому легко заменяет аналогичные устройства КЭАЗ
