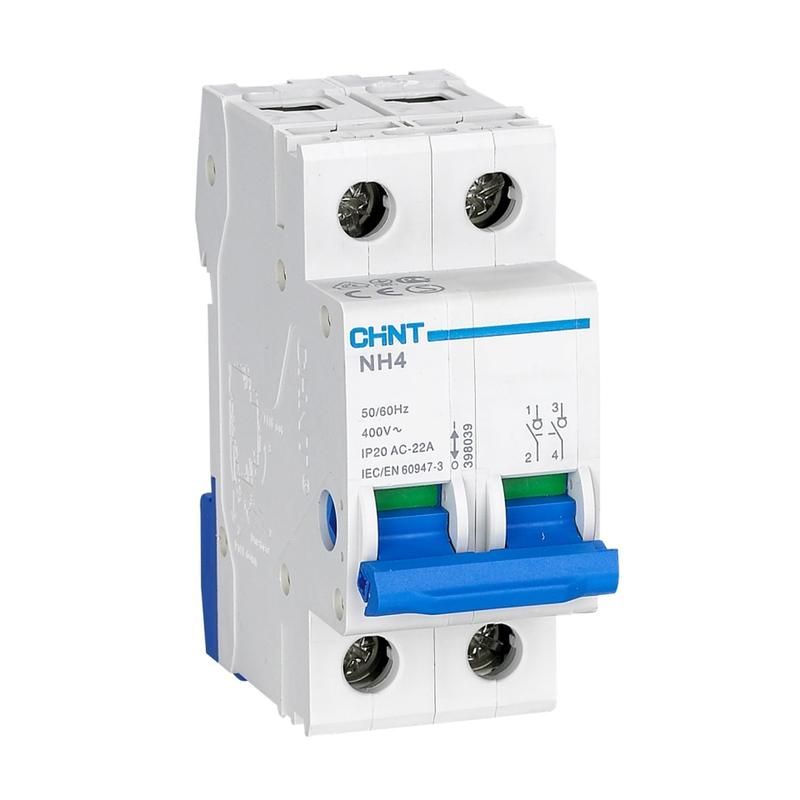

Выключатель нагрузки NH4 2P 100A (DB) (R) | 398039 CHINT

Выключатель нагрузки 2 полюса 100 Ампер NH4 (R) от CHINT - надёжный коммутационный аппарат для безопасного включения и отключения электрических нагрузок в распределительных щитах. Артикул 398039 предназначен для постоянного использования в промышленных и бытовых системах с током до 100 А.

Назначение и область применения

Выключатель нагрузки 2 полюса 100 Ампер NH4 (R) используется для ручного включения и отключения электрических цепей при рабочем токе до 100 А. Он применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется физическое отключение питания для проведения техобслуживания, ремонта или замены оборудования. Подходит для установки в жилых, офисных и промышленных объектах с сетями переменного тока до 415 В и частотой 50/60 Гц.

Технические характеристики

• Номинальный ток длительной нагрузки: 100 А
• Количество полюсов: 2
• Номинальное напряжение: до 415 В AC
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC22A - для управления активными и слегка индуктивными нагрузками (например, нагреватели, освещение, малые двигатели)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная симметричная рейка)
• Подключение: гибкий кабель, шины типа PIN и FORK
• Кратковременный ток устойчивости: 12×Ie / 1 сек (до 1200 А в течение 1 секунды)
• Степень загрязнения: 2 - допустимо наличие неметаллической проводящей пыли и конденсата

Совместимость и монтаж

Выключатель нагрузки 2 полюса 100 Ампер NH4 (R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах вместе с другими модульными устройствами (Автоматические выключатели, УЗО, контакторы). Ширина двух полюсов составляет 36 мм - позволяет компактно разместить в щите. Для подключения используйте кабели сечением до 25 мм2 (для медных). Клеммы рассчитаны на затяжку моментом 1–1,5 Нм - перетягивать нельзя, чтобы не повредить контактную группу. Выключатель не имеет встроенной дугогашущей камеры - не предназначен для отключения аварийных токов короткого замыкания.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-3 и ГОСТ Р 50030.3. Сертифицирован для работы в условиях класса загрязнения 2. Применяется исключительно в качестве средства ручного отключения - не заменяет автоматический выключатель. Отсутствие защиты от КЗ требует обязательной установки предохранителей или автоматических выключателей в цепи выше по уровню.

Преимущества

• Удобная визуальная индикация положения контактов - легко определить, включен или отключен
• Высокая механическая долговечность - 8500 циклов операций
• Гибкость подключения - поддерживаются кабели, PIN- и FORK-штыревые шины
• Стандартная ширина полюса (18 мм) обеспечивает плотную компоновку в щитах
• Работает в широком температурном диапазоне - от -25C до +70C (не указано явно, но типично для серии NH4)

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно использовать в паре с защитным автоматом
• IP20 - не подходит для установки во влажных, пыльных или открытых помещениях
• Не имеет функции автоматического отключения при перегрузке
• Не рекомендуется для частого ручного включения/отключения более 10 раз в день - снижает срок службы
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Вводной выключатель в щите насосной станции
• Отключающий аппарат перед частотным преобразователем
• Ручной разъединитель для обслуживания группы светильников
• Отключение конвейера или станка при плановом техобслуживании
• Разрыв цепи перед заменой теплового реле или контактора

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала выключателя - для 100 А лучше использовать медный кабель 16–25 мм2
• Обязательно устанавливайте сверху по цепи автоматический выключатель с током отключения 125 А или ниже - он будет защищать от КЗ
• При использовании шин типа PIN/FORK убедитесь, что они подходят по размеру и материалу - не допускается использование алюминиевых шин без переходника
• Не закручивайте клеммы слишком сильно - это деформирует пластиковую часть и вызывает перегрев
• При сборке щита оставляйте свободное место вокруг выключателя - для лучшей теплоотдачи и удобства обслуживания
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких циклах включения
