Выключатель нагрузки модульный YON MSD 2P 100A | MSD-2P100 DKC ДКС

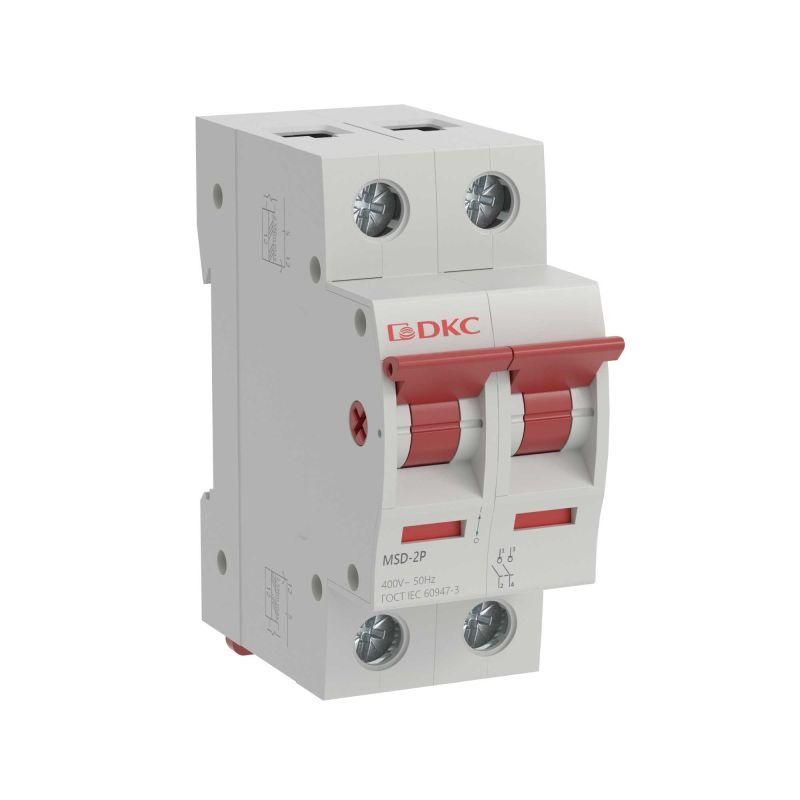

Выключатель нагрузки модульный двухполюсный 100А MSD (ГСИ, ГСИ-н) - устройство для безопасного включения и отключения электрических цепей в нормальных условиях. Модель MSD-2P100 от бренда DKC предназначена для установки на DIN-рейку и применяется в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель нагрузки модульный двухполюсный 100А MSD (ГСИ, ГСИ-н) используется для ручного коммутирования электрических цепей при отсутствии аварийных токов - то есть для обычного включения и выключения нагрузки. Подходит для управления оборудованием, где требуется частое оперативное отключение: станки, насосы, системы вентиляции, конвейеры, освещение. Не предназначен для защиты от КЗ или перегрузки - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальный ток: 100 А - способен работать длительно с нагрузкой до этой величины
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 400 В переменного тока
• Количество полюсов: 2 - размыкает два фазных провода одновременно
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Количество НО контактов: 2 - имеет два нормально открытых вспомогательных контакта для сигнализации состояния (вкл/выкл)
• Рукоятка: рычаг перекидной - обеспечивает чёткую визуализацию положения (включено/выключено), удобен для быстрого действия
• Цвет рычага: белый - контрастный, легко различим в щите

Совместимость и монтаж

Модель MSD-2P100 совместима со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: защёлкивают устройство на рейку, затем подводят провода к зажимам. Для надёжного соединения используйте жилы сечением до 35 мм2. Обязательно соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить контактные площадки. Вспомогательные контакты (НО) можно использовать для подключения индикаторов или сигналов в систему управления.

Безопасность и стандарты

Выключатель нагрузки MSD-2P100 соответствует требованиям IEC 60947-3 для аппаратов управления. Отсутствие функции защиты от сверхтоков делает его безопасным только в паре с автоматическим выключателем или предохранителем. Применение без защиты может привести к выходу из строя аппарата при КЗ.

Преимущества

• Удобная перекидная рукоятка даёт четкий визуальный контроль состояния цепи
• Двухполюсное исполнение позволяет отключать две фазы одновременно - важно для сетей 400 В
• Встроенные вспомогательные контакты позволяют интегрировать устройство в системы автоматизации
• Компактный форм-фактор экономит место в щите
• Произведён в рамках серии YON max - гарантирует соответствие качественным стандартам DKC

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно сочетать с автоматом
• IP20 не допускает использование во влажных, пыльных или наружных помещениях
• Не работает в качестве разъединителя по требованию ПУЭ - для обслуживания цепи нужен дополнительно разъединитель с видимым разрывом
• Не рекомендован для частого включения-выключения при высоких индуктивных нагрузках (например, мощные двигатели без пускателя)

Примеры использования

• Отключение питания станка перед техобслуживанием
• Ручное управление насосной группой в системе водоснабжения
• Коммутация группы светильников в административном помещении
• Подключение нагревательных элементов в термокамерах

Практические советы

• Выбирая между одно- и двухполюсным вариантом, помните: для 400 В сети лучше применять двухполюсный - так исключается риск оставления одной фазы под напряжением
• При использовании вспомогательных контактов проверьте их совместимость с вашей системой управления - они рассчитаны на слаботочные цепи (до 250 В, 5 А)
• Перед первым включением убедитесь, что все провода правильно подсоединены и не задевают другие компоненты
• Для долгой службы регулярно проверяйте состояние контактов - особенно после многократных срабатываний
• MSD-2P100 - часть серии YON max, поэтому он совместим с другими изделиями этой линейки по габаритам и креплению
