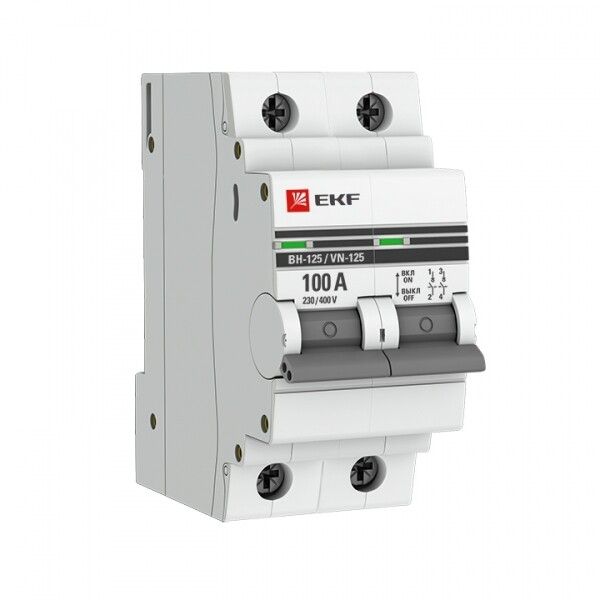

Выключатель нагрузки модульный ВН-125, 2P 100А EKF PROxima | SL125-2-100-pro (замена - S1252100)

Выключатель нагрузки модульный 2 полюса 100А ВН-125 от EKF серии PROxima предназначен для безопасного коммутирования нагрузки в распределительных щитах. Этот аппарат обеспечивает ручное отключение цепей до 100 А и применяется там, где требуется надежное управление без автоматической защиты от перегрузок и КЗ.

Назначение и область применения

Выключатель нагрузки ВН-125 используется для ручного включения и отключения электрических цепей при рабочих токах до 100 А. Он не защищает от коротких замыканий - для этого требуются автоматы. Применяется в качестве секционирующего или отключающего устройства перед оборудованием, таким как тепловые завесы, нагреватели, насосы, компрессоры, световые установки до 400 Вт. Часто устанавливается в щитах промышленных объектов, торговых центрах, складах и на производстве.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Отключающая способность при КЗ: 10 кА - выдерживает кратковременные токи короткого замыкания, но не отключает их автоматически
• Количество полюсов: 2
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 2 М (36 мм)
• Глубина монтажа: 41 мм
• Максимальное сечение кабеля: 35 мм2 (винтовые зажимы)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью
• Тип управления: рычажный переключатель с фиксацией в положении “OFF”
• Подключение: винтовые зажимы
• Материал корпуса: самозатухающая пластмасса
• Цвет: светло-серый
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки ВН-125 совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает 2 модуля (36 мм) по ширине. Для монтажа достаточно вставить устройство в рейку и зафиксировать двумя защелками - они обеспечивают прочную посадку даже при вибрациях. Подключение проводов выполняется винтовыми зажимами: затяжка должна быть достаточной, чтобы исключить нагрев, но без перекручивания жил. Максимальное сечение - 35 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надежного контакта. Устройство не имеет клемм для сигнализации или дистанционного управления.

Безопасность и стандарты

Выключатель нагрузки ВН-125 соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (IP20). Корпус выполнен из самозатухающего материала, что снижает риск распространения пламени. Наличие прозрачной вставки позволяет визуально определить состояние контактов - открыт или закрыт. Это повышает безопасность при обслуживании и диагностике.

Особенности конструкции

• Контакты изготовлены из бескислородной меди - обеспечивают низкое переходное сопротивление и долгий срок службы
• Комбинированные зажимы: посеребренная медь + анодированная сталь с насечками - предотвращают проскальзывание провода
• Автоматическая доводка рукоятки - рычаг всегда точно фиксируется в крайних положениях
• Шесть заклепок на корпусе увеличивают механическую жесткость и устойчивость к деформациям
• Профильные углубления на боковой поверхности служат дополнительным теплоотводом при длительной работе на максимальной нагрузке

Преимущества

• Надежное контактное соединение благодаря специальной форме зажимов и материалам
• Удобная визуальная индикация состояния контактов через прозрачную крышку
• Простота и скорость монтажа на DIN-рейку
• Высокая механическая прочность корпуса
• Совместимость с другими изделиями серии EKF PROxima - можно использовать в одном щите с автоматами и УЗО этой же серии

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно нужен автоматический выключатель или предохранитель в цепи
• Не рассчитан на работу в условиях высокой запыленности, сырости или на улице - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не подходит для частого включения/отключения (более 10–15 раз в день) - это снизит срок службы контактов
• Не используйте для управления двигателями с высокими пусковыми токами без учета коэффициента перегрузки - возможен износ контактов
• Не применяйте в сетях постоянного тока - только для переменного тока AC

Примеры использования

• Отключение группы освещения в торговом зале (до 400 Вт на один выключатель)
• Ручное отключение системы отопления на складе
• Изолирование участка цепи перед техобслуживанием станка
• Коммутирование нагревательных элементов в сушильных камерах
• Секционирование питания в распределительном щите промышленного оборудования

Практические советы

• При подключении кабелей сечением 25–35 мм2 используйте наконечники (нельзя просто вставлять многожильный провод без них)
• Проверьте плотность затяжки винтов после первого включения - при прогреве металла возможна слабая затяжка
• Не устанавливайте рядом с источниками тепла выше 40 C - это может вызвать перегрев и выход из строя
• Для удобства обслуживания располагайте выключатель на уровне глаз - так легче видеть положение рычага
• При замене старого ВН-63 на ВН-125 - габариты совпадают, поэтому он легко заменяет предшественника без переделки щита
• Обязательно проверяйте соответствие номинала нагрузки - 100 А - не превышайте этот порог, даже если система кажется “работает”
