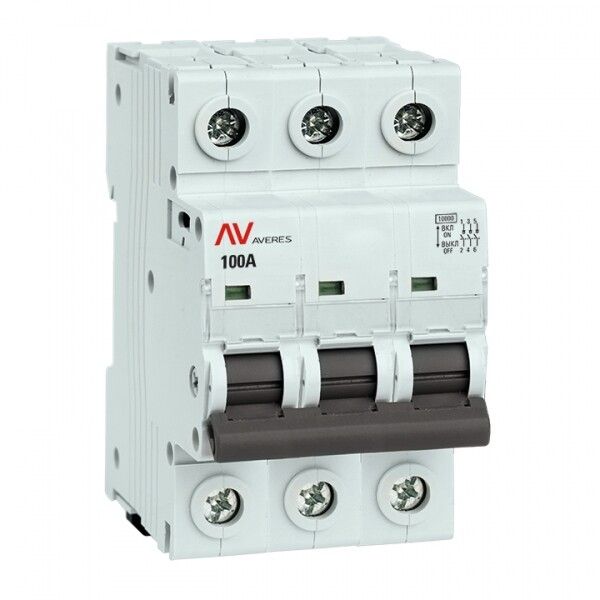

Выключатель нагрузки AVN AVERES 3P 100А 10кА EKF avn-3-100-av

Выключатель нагрузки 3-полюсный 100A AVN от EKF (арт. avn-3-100-av) предназначен для безопасного ручного включения и отключения электрических цепей с нагрузкой до 100 А. Применяется в распределительных щитах на DIN-рейке, где требуется надёжное управление силовыми цепями без функции автоматического отключения.

Назначение и область применения

Выключатель нагрузки 3-полюсный 100A AVN используется для ручного управления электрическими цепями переменного тока. Он не обеспечивает защиту от коротких замыканий - эту задачу выполняют автоматы или предохранители. Его основная роль: частое, безопасное отключение питания для обслуживания оборудования, ремонта или планового отключения.

• Подходит для управления двигателями, нагревательными элементами, осветительными установками, если они защищены другим устройством (например, автоматическим выключателем).
• Идеален для щитов в промышленных помещениях, на производстве, в системах вентиляции и конвейерах.
• Не применяется для защиты от перегрузок или КЗ - только для коммутации.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 тысяч ампер, но не защищает от него.
• Количество полюсов: 3 - переключает все три фазы одновременно, что необходимо для трёхфазных двигателей и оборудования.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не защищён от пыли и воды - устанавливается внутри закрытых щитов.
• Способ монтажа: на DIN-рейку шириной 17,5 мм - совместим со стандартной рейкой в щитах.
• Модульная ширина: 3 модуля (54 мм) - занимает место в щите, эквивалентное трём стандартным модулям.
• Глубина монтажа: 50 мм - требует свободного пространства за щитом для правильной установки.
• Контакты: один нормально разомкнутый контакт (NO) - позволяет использовать его для сигнализации состояния “вкл.” через внешнее устройство (например, индикаторную лампу).
• Макс. мощность лампы: 400 Вт - можно подключить индикационную лампу к контактам NO, чтобы визуально контролировать состояние выключателя.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 100A AVN легко монтируется на стандартную DIN-рейку. Для установки достаточно защёлкнуть его в направляющие. Подключение проводов осуществляется зажимами на входе и выходе каждого полюса. Максимальное сечение жил - не указано, но рекомендуется использовать медные провода сечением 16–25 мм2 для тока 100 А.

Убедитесь, что глубина щита достаточна - минимум 50 мм. Учитывайте, что выключатель имеет только один контакт NO - он не подходит для сложных схем управления без дополнительных реле.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 100A AVN соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам безопасности для коммутационных аппаратов. Серия Averes прошла испытания на долговечность и термическую стойкость.

Преимущества

• Механическая надёжность - нет электроники, меньше точек отказа.
• Чёткий визуальный индикатор положения - рычаг показывает “вкл” / “выкл” даже издалека.
• Возможность подключения индикации - благодаря наличию одного контакта NO можно организовать световой сигнал работы устройства.
• Совместимость с продукцией EKF - легко сочетается с автоматами, УЗО и другими компонентами серии Averes в одном щите.

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузках или КЗ. Обязательно используйте его вместе с защитным автоматом.
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах. Только внутри закрытых щитов.
• Нет переключающих контактов - невозможно применить для смены режимов (например, “работа/резерв”).
• Не рассчитан на частые включения/отключения более 1000 раз в год - для высокочастотных операций нужны специализированные контакторы.

Примеры использования

• Отключение трёхфазного насоса перед техобслуживанием.
• Ручное отключение конвейера на линии производства для быстрого доступа к механизму.
• Управление группой светодиодных светильников (до 400 Вт) с индикацией включения через контакт NO.
• Коммутация тепловых завес или печей в складских помещениях, где нужен простой и надёжный выключатель.

Практические советы

• Выбирая выключатель нагрузки 3-полюсный 100A AVN, проверьте, что ваша нагрузка не превышает 100 А. Перегрузка снижает срок службы.
• Для индикации используйте лампу 220 В, 400 Вт максимум - подключайте её параллельно к выходу одного полюса через контакт NO.
• Не используйте этот выключатель вместо автомата. Он не спасёт от перегрева или пробоя - всегда ставьте перед ним автоматический выключатель подходящего номинала.
• При сборке щита оставляйте запас места вокруг - выключатель не должен плотно прилегать к другим устройствам, особенно при больших токах.
• Проверяйте затяжку клемм после первого включения - при большом токе возможен прогрев и ослабление контактов.
