Выключатель-разъединитель ВН-105 ВН105-2P-100A DEKraft 17088DEK APC

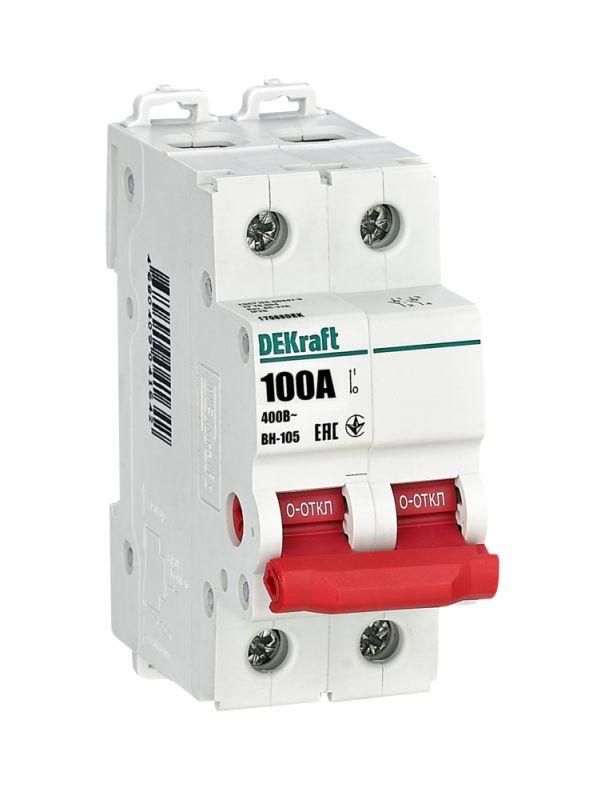

Выключатель-разъединитель 2-полюсный 100А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию цепи при обслуживании. Артикул 17088dek соответствует серийному решению ВН-105, проверенному в условиях промышленной эксплуатации.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 100А ВН-105 используется для ручного отключения электрической цепи под нагрузкой. Он применяется там, где требуется физическая изоляция участка сети перед техобслуживанием - например, в щитах питания станков, насосов, систем вентиляции и других устройств мощностью до 23 кВт при 230 В. Этот тип устройства не предназначен для частых операций включения/выключения, но идеально подходит для аварийного отключения и профилактики.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 100 А
• Количество полюсов: 2
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Тип включения/отключения: выключатель-разъединитель нагрузки (категория применения AC-22A)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Глубина установки: 73 мм
• Количество позиций переключения: 2 («ВКЛ» / «ВЫКЛ»)
• Тип рукоятки: рычаг красного цвета, визуально отличим
• Тип присоединения: винтовые зажимы для проводов
• Гарантийный срок: 5 лет (60 месяцев)
• Конструктивное исполнение: для внутренней установки в распределительный щит

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 100А ВН-105 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения используйте жилы сечением до 25 мм2 (медные). Винтовые зажимы затягиваются отверткой - рекомендуется контролировать усилие, чтобы не повредить контакт. Установка возможна в любом положении: вертикально, горизонтально, даже перевёрнуто - конструкция не зависит от ориентации.

Безопасность и стандарты

Изделие соответствует требованиям категории применения AC-22A - то есть рассчитано на управление индуктивными нагрузками, такими как двигатели и трансформаторы. Механизм имеет специальные мостиковые контакты, которые предотвращают пробой дуги через изоляционные материалы, снижая риск возгорания. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от пыли и влаги - поэтому применение допускается только внутри закрытых щитов.

Преимущества

• Высокая механическая и электрическая износостойкость - гарантирует долгую работу при регулярных операциях отключения
• Чёткий визуальный индикатор состояния: красная рукоятка легко заметна даже в темноте
• Надёжный разрыв цепи благодаря мостиковым контактам - исключает дуговое перекрытие
• Короткая глубина установки (73 мм) позволяет экономить место в компактных щитах
• Долгий гарантийный срок - 5 лет - свидетельствует о высоком качестве сборки

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - не является автоматическим выключателем
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Не имеет сигнализирующих контактов - нельзя использовать для дистанционного контроля состояния
• Не подходит для цепей постоянного тока - работает только с переменным током 230 В
• Запрещено отключать ток выше 100 А - превышение может вызвать оплавление контактов

Примеры использования

• Отключение питания станка CNC перед техническим осмотром
• Разъединение группы освещения в производственном помещении
• Физическое отсоединение контура нагрева в термокамере
• Автоматический выключатель установлен рядом - этот разъединитель служит для безопасности при ремонте

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при открытом положении разъединителя возможно наличие напряжения на входе
• Выбирайте провода с запасом по сечению - для 100 А лучше брать 25 мм2, а не минимальные 16 мм2
• Проверьте посадочные размеры щита: глубина 73 мм должна свободно поместиться без давления на соседние устройства
• Не используйте в щитах с повышенной влажностью - даже малая конденсация может привести к коррозии контактов
• При необходимости замены - отключите питание всей системы, поскольку разъединитель не имеет собственного защиты от КЗ
