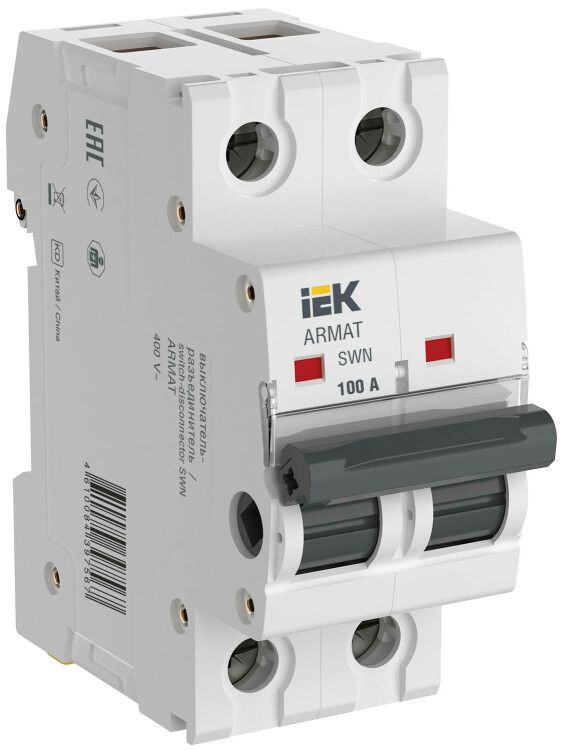

Выключатель нагрузки SWN 2P 100А | AR-SWN-2-100 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 100А предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат сочетает надежность механического размыкания с долгим сроком службы, что делает его оптимальным решением для распределительных щитов на объектах с высокими требованиями к управляемости сети.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 100А используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не обеспечивает защиту от перегрузок или коротких замыканий - эти функции возложены на автоматические выключатели. Применяется в качестве коммутационного устройства перед УЗО, автоматами или группой потребителей. Подходит для установки в силовых щитах на производствах, в административных зданиях, на складах и других объектах с постоянными нагрузками до 100 А.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трехфазных сетях переменного тока с линейным напряжением до 400 В;
• Количество полюсов: 2 - размыкает два фазных провода одновременно; подходит для однофазных цепей с двумя проводниками или двухполюсных участков трёхфазной системы;
• Тип напряжения: переменный ток (AC) - не применяется в цепях постоянного тока;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - устанавливается внутри закрытых щитов;
• Модульная ширина: 2 модуля - занимает 36 мм места на DIN-рейке, совместим со стандартными распределительными щитами;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и частоты операций;
• Конструкция: двойной разрыв контактов - каждый полюс имеет две точки размыкания, обеспечивающие гарантированную изоляцию после отключения;
• Количество НЗ и переключающих контактов: 0 - устройство не имеет вспомогательных контактов для сигнализации или управления;
• Цвет колпачка: прочее - индикация положения включено/выключено реализуется визуально по положению рычага.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 100А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 50 мм2. Кабель необходимо плотно затянуть, чтобы исключить нагрев в месте контакта. Устройство не требует специальных инструментов для установки - достаточно отвертки. Перед первым включением проверьте соответствие напряжения сети и нагрузки паспортным данным. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Выключатель нагрузки соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для устройств типа “выключатель-разъединитель”. Конструкция обеспечивает механическую блокировку против случайного включения при обслуживании. Однако он не является средством защиты от сверхтоков - всегда используйте его в паре с автоматическим выключателем или предохранителем.

Преимущества

• Усиленные контактные группы - выдерживают больше циклов включения/отключения по сравнению с обычными автоматическими выключателями;
• Двойной разрыв контактов - полностью разрывает цепь в двух точках, снижая риск дугового замыкания;
• Долгий срок службы - до 15 лет при регулярном использовании, что снижает затраты на обслуживание;
• Компактная форма - занимает всего 2 модуля, экономит место в щите;
• Простота визуального контроля - положение рычага сразу показывает состояние цепи.

Ограничения применения

• Не предназначена для защиты от коротких замыканий и перегрузок - обязательно применять вместе с автоматом;
• IP20 не позволяет использовать вне закрытых щитов - запрещено монтаж на открытых площадках или в сырых помещениях без дополнительной защиты;
• Работает только с переменным током - нельзя применять в системах постоянного тока даже при меньших напряжениях;
• Не имеет вспомогательных контактов - невозможно подключить удаленную индикацию или блокировки;
• Частое включение/отключение под максимальной нагрузкой (более 10–15 раз в день) может снизить срок службы.

Примеры использования

• Отключение питания группы мощных станков перед техобслуживанием;
• Ручное отключение конвейера или насосной группы в аварийной ситуации;
• Коммутирующее устройство перед группой автоматов в распределительном щите торгового центра;
• Обеспечение видимого разрыва цепи при проведении работ по технике безопасности (например, в соответствии с ПТЭ).

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) ARMAT SWN 2P 100А, убедитесь, что расчетная нагрузка вашей цепи не превышает 80 % от номинала (не более 80 А) для комфортной работы и долгой службы;
• Подбирайте кабели с достаточным сечением - для 100 А лучше использовать медные жилы не менее 25 мм2;
• Не используйте устройство как основной выключатель для частого включения - это задача для контакторов или автоматов с высокой коммутационной износостойкостью;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - наличие потемнений или следов дуги требуют замены;
• При сборке щита располагайте выключатель рядом с автоматами, которыми он управляет - так удобнее контролировать цепь и выполнять действия по плану.
