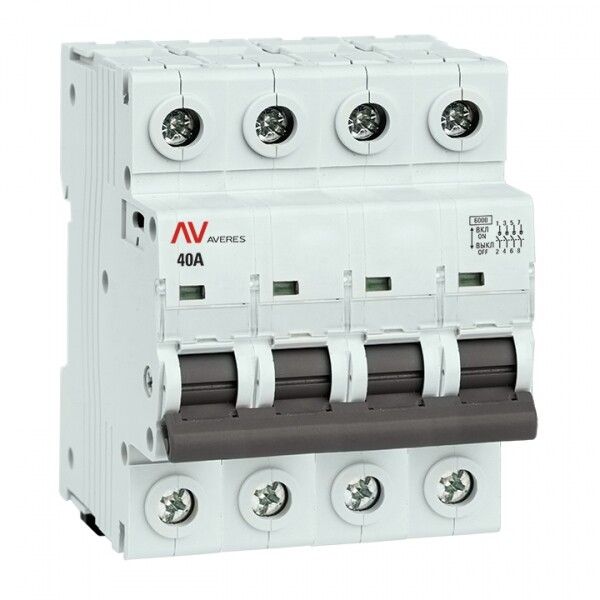

Выключатель нагрузки AVN 4P 40A AVERES | avn-4-40-av EKF

Выключатель нагрузки 4 полюса 40 ампер AVN от EKF (артикул avn-4-40-av) предназначен для безопасного ручного отключения и включения электрических цепей переменного тока до 40 А. Устройство устанавливается на DIN-рейку и подходит для управления нагрузками, уже защищенными автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки AVN используется для частых ручных операций включения и отключения электрических цепей. Он не предназначен для защиты от коротких замыканий — эту функцию выполняют другие устройства, такие как автоматические выключатели. Подходит для управления активными (например, нагреватели, освещение) и индуктивными нагрузками (электродвигатели, трансформаторы), когда требуется надежное физическое отключение цепи.

Частые области применения: панели управления станков, системы конвейеров, распределительные щиты промышленного оборудования, системы вентиляции и насосов.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока (AC);
• Количество полюсов: 4 — одновременно отключает все четыре фазы трёхфазной сети + нейтраль (или три фазы + землю, в зависимости от схемы);
• Отключающая способность при КЗ: 6 кА — способность выдерживать кратковременный ток короткого замыкания без разрушения, но не обеспечивает автоматического отключения;
• Тип включения: механический — положение “OFF” фиксируется вручную;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги;
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Модульная ширина: 4 модуля (72 мм) — занимает 4 стандартных места на рейке;
• Глубина монтажа: 50 мм — требует свободного пространства за щитом;
• Количество нормально открытых (НО) контактов: 1 — один контакт для сигнализации состояния (“ON/OFF”) — можно использовать для контроля через внешние устройства;
• Переключающие контакты: отсутствуют — устройство не имеет перекидных или многопозиционных контактов;
• Управление: ручка — удобна для ручного воздействия, не требует специальных инструментов.

Совместимость и монтаж

Выключатель нагрузки AVN совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защелкнуть корпус на рейке — никаких болтов или креплений не требуется. Монтажная глубина 50 мм требует, чтобы за щитом было достаточное пространство для беспрепятственного открывания крышки и доступа к ручке. Подключение проводов осуществляется винтовыми зажимами — рекомендуется использовать жилы сечением до 16 мм². Обязательно соблюдайте полярность при подключении фаз и нейтрали, особенно если используется сигнал с НО контакта.

Безопасность и стандарты

Выключатель нагрузки AVN соответствует требованиям ГОСТ Р 50030.3-2012, что эквивалентно международному стандарту IEC 60947-3. Это гарантирует соответствие безопасности, долговечности и испытаниям на коммутационную износостойкость. Однако, поскольку устройство не имеет встроенной защиты от перегрузок и КЗ, его применение допускается **только** в сочетании с автоматическим выключателем или предохранителем на ту же номинальную величину тока (40 А).

Преимущества

• Физическая видимость состояния — ручка четко показывает “ON” или “OFF”, что важно для обслуживания и безопасности;
• Надёжная механическая конструкция — не содержит сложной электроники, работает даже при скачках напряжения и помехах;
• Интеграция с системами сигнализации — наличие одного НО контакта позволяет подключить индикацию состояния к пульту управления или PLC;
• Компактность — всего 4 модуля занимают мало места в щите;
• Совместимость с сериями EKF Averes — легко заменяется аналогичными изделиями из этой линейки.

Ограничения применения

• Не используйте в условиях повышенной запылённости, влажности или на улице — степень защиты IP20 не обеспечивает защиту от воды и пыли;
• Нельзя применять как самостоятельное средство защиты от короткого замыкания — обязательно нужен автоматический выключатель перед этим устройством;
• Не предназначен для частого включения-выключения двигателей под нагрузкой свыше 40 А — риск возникновения дуги и быстрый износ контактов;
• Отсутствует возможность дистанционного управления — только ручное управление через ручку;
• Не подходит для работы с постоянным током (DC) — только переменный ток (AC).

Примеры использования

• Отключение трёхфазного электродвигателя насоса в системе водоснабжения после аварийной остановки;
• Ручное отключение группы светильников в цеху перед техобслуживанием;
• Коммутация тепловых завес или индукционных печей, где требуется чёткое визуальное подтверждение отключения;
• Подключение к системе SCADA через НО контакт — сигнал “выключен” отправляется на панель управления.

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужна **визуальная проверка состояния цепи**, а не автоматическая защита — для защиты используйте автоматический выключатель 40 А;
• При монтаже в щитах с ограниченным пространством учтите глубину 50 мм — не забудьте про зазор за рейкой;
• Если планируете использовать НО контакт для индикации, проверьте совместимость с вашей системой управления — обычно он рассчитан на 250 В AC / 5 А;
• Не затягивайте клеммы слишком сильно — это может повредить пластиковые детали внутри;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании — при появлении следов оплавления замените устройство.
