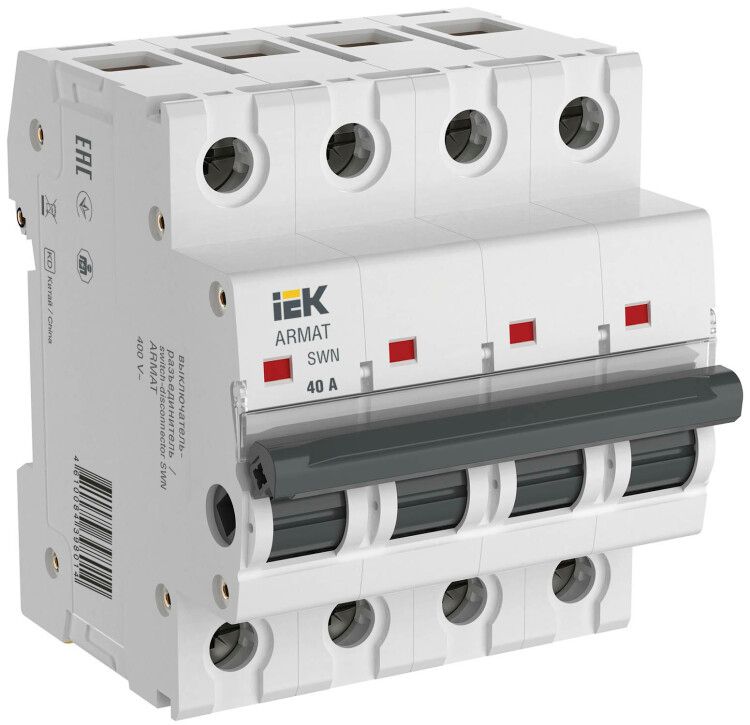

Выключатель нагрузки SWN 4P 40А | AR-SWN-4-040 IEK ARMAT

Выключатель нагрузки SWN 4P 40А от IEK предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат используется там, где требуется надёжное механическое отключение без функций защиты от перегрузок или КЗ - например, на входе оборудования или перед группой потребителей. Артикул ar-swn-4-040 соответствует модели с четырьмя полюсами и номиналом 40 А.

Назначение и область применения

Выключатель нагрузки SWN 4P 40А применяется исключительно для коммутации цепей под рабочей нагрузкой - то есть когда через него проходит ток. Он не защищает от перегрузок или коротких замыканий, поэтому всегда устанавливается после автомата или предохранителя. Подходит для управления силовым оборудованием: насосами, компрессорами, нагревательными элементами, конвейерами, станками. Часто используется в распределительных щитах как основной рубильник для обслуживания участка сети.

Технические характеристики

• Номинальный ток: 40 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока - рассчитан на трёхфазную сеть 380–400 В;
• Четыре полюса - позволяет одновременно отключать все три фазы и нулевой проводник;
• Тип напряжения: AC - работает только с переменным током, не постоянным;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита;
• Модульная ширина: 4 модуля - занимает 72 мм по стандарту DIN 43880;
• Срок службы: 15 лет - указан производителем при условии регулярного обслуживания и соблюдения режимов работы;
• Нет НЗ/переключающих контактов - устройство выполняет только функцию размыкания цепи, без сигнализации или дополнительных выходов.

Совместимость и монтаж

Выключатель нагрузки SWN 4P 40А монтируется на DIN-рейку шириной 35 мм. Установка возможна в любом положении, но рекомендовано горизонтальное расположение для удобства оперирования рычагом. Для подключения используются зажимы под медные жилы сечением до 25 мм2. Обязательно соблюдать порядок подвода питания сверху - так предусмотрено конструкцией. После монтажа проверьте плотность затяжки контактных болтов - слабый контакт вызывает перегрев даже при номинальном токе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и имеет сертификат соответствия ЕАС. Отличается повышенной износостойкостью контактов благодаря двойному разрыву - каждый полюс размыкается в двух точках, что снижает риск возгорания при отключении под нагрузкой. Однако не является средством защиты человека от поражения током - обязательно использовать в сочетании с УЗО или дифференциальным автоматом.

Преимущества

• Усиленные контакты обеспечивают долгий срок службы - в 3–5 раз больше, чем у обычных автоматических выключателей при частых операциях;
• Двойной разрыв контакта обеспечивает гарантированное полное обесточивание линии - важно при ремонте и техобслуживании;
• Жёсткая конструкция корпуса и металлический механизм повышают надёжность в условиях вибраций и высоких температур;
• Подходит для частого ручного включения/выключения - идеален для систем с периодическим запуском оборудования.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательна установка совместно с автоматом;
• IP20 не допускает использование вне помещений или во влажных средах - нельзя устанавливать на улице, в сырых цехах без дополнительной защиты;
• Работает только с переменным током - не подходит для цепей постоянного тока;
• Не имеет встроенной индикации состояния - невозможно определить включен он или выключен без внешнего наблюдения;
• Не рекомендуется применять в сетях с частыми импульсными нагрузками (например, частотники) - возможно преждевременное изнашивание контактов.

Примеры использования

• Главный выключатель перед группой двигателей на производстве;
• Отключающее устройство перед тепловыми завесами или печью в цеху;
• Рубильник для автономного контура освещения в административном здании;
• Обеспечение безопасности при плановой остановке системы HVAC.

Практические советы

• Выбирая выключатель нагрузки SWN 4P 40А, убедитесь, что ваша система уже защищена автоматом на 40 А или выше - этот аппарат лишь разъединяет цепь;
• При использовании в многоквартирных домах или общественных объектах - используйте его как часть комплексной системы безопасности, включая УЗО;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно если наблюдаются следы потемнения или нагара;
• Не путайте с автоматическими выключателями - SWN 4P 40А не будет отключаться при скачке тока, только при ручном воздействии;
• Для удобства обслуживания можно дополнительно установить пломбу на рычаг - чтобы исключить случайное включение при работе на линии.
