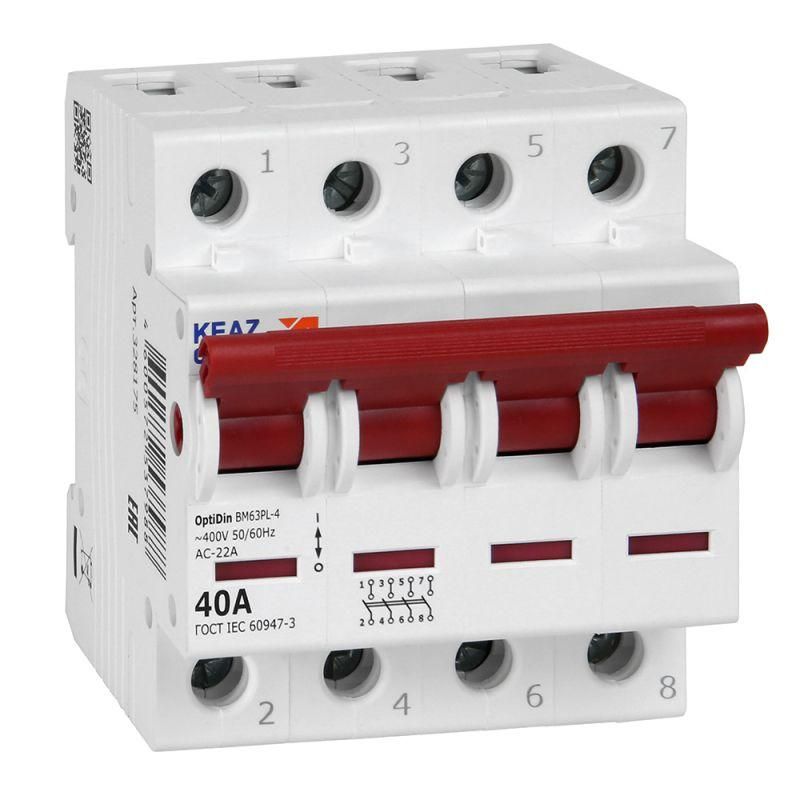

Выключатель нагрузки модульный OptiDin BM63PL-440-УХЛ3 (BM63PL) | 328175 КЭАЗ

Выключатель нагрузки модульный 4П 40А 400В OptiDin BM63PL-440-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который обеспечивает механический разрыв всех четырёх фаз одновременно - идеально подходит для управления групповой нагрузкой в жилых и промышленных объектах.

Назначение и область применения

Выключатель нагрузки модульный 4П 40А 400В OptiDin BM63PL-440-УХЛ3 (BM63PL) используется исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в качестве главного рубильника в вводно-распределительных шкафах: например, чтобы полностью отключить питание квартиры, офиса или участка оборудования перед обслуживанием. Подходит для установки в щитах с постоянным доступом оператора.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 40 А
• Количество полюсов: 4 (трёхфазная сеть + нейтраль)
• Тип переключения: Выключатель-разъединитель - механический разрыв контактов
• Способ монтажа: DIN-рейка 35 мм
• Ширина: 4 модуля (72 мм)
• Тип рукоятки: поворотный рычаг - удобен для ручного управления
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Выключатель нагрузки модульный 4П 40А 400В OptiDin BM63PL-440-УХЛ3 (BM63PL) устанавливается на стандартную DIN-рейку в распределительном щите. Для монтажа требуется свободное место шириной 4 модуля. Подключение проводов - зажимы с винтами, допускаются медные жилы сечением до 16 мм2. Убедитесь, что все фазы и ноль подключены правильно - устройство не имеет полярности, но требует точного соответствия схеме. После монтажа проверьте плавность хода рычага: он должен перемещаться без усилий и фиксироваться в положениях “ON”/“OFF”.

Безопасность и стандарты

Выключатель нагрузки модульный 4П 40А 400В OptiDin BM63PL-440-УХЛ3 (BM63PL) соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - важное условие для безопасности при ремонте. IP20 позволяет использовать только внутри закрытых щитов, где нет доступа к токоведущим частям. Нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Надёжный механический разрыв всех четырёх полюсов одновременно - минимизирует риск случайного включения
• Простая и долговечная конструкция без сложной электроники - меньше отказов
• Интеграция в серию OptiDin BM63 - совместим со всеми компонентами КЭАЗ того же форм-фактора
• Чёткая визуальная индикация состояния через положение рычага - легко определить “включен” или “выключен”

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не рассчитан на частые включения/выключения - рекомендовано не более 1–2 раз в день
• IP20 - нельзя использовать вне щита, в условиях влажности, пыли или агрессивной среды
• Не подходит для управления двигателями или мощными импульсными нагрузками - возможна дуга при отключении
• Только для AC - не работает с постоянным током

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома - отключает всю квартиру
• Общий рубильник в щите производственного участка - для планового отключения линии перед ТО
• Разъединитель в системе резервного питания - изолирует основную сеть при переходе на генератор
• Комбинируется с автоматическими выключателями: после него стоят автоматы на группы освещения, розеток, нагревателей

Практические советы

• Выбирая выключатель нагрузки модульный 4П 40А 400В OptiDin BM63PL-440-УХЛ3 (BM63PL), убедитесь, что ваша нагрузка не превышает 40 А - иначе есть риск перегрева контактов
• Перед первым включением проверьте, что все провода затянуты - слабый контакт вызывает нагрев
• Не используйте его вместо автомата! Он не спасёт от аварий - всегда сочетайте с защитными устройствами
• При замене старого устройства - учтите, что ширина 4 модуля должна точно подходить под место в щите
• Для длительного хранения храните в сухом месте - даже IP20 не защищает от конденсата
