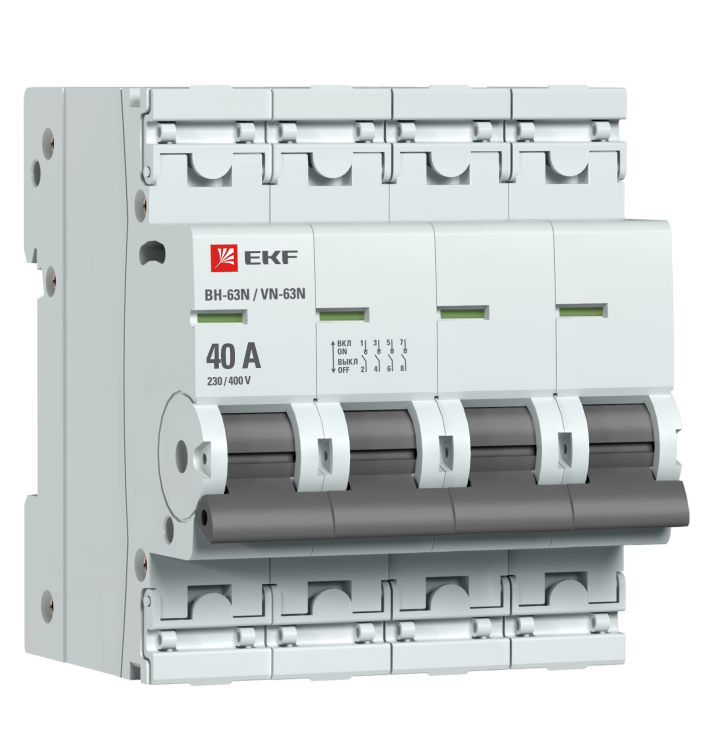

Выключатель нагрузки 4P 40А ВН-63N PROxima| S63440 | EKF

Выключатель нагрузки 4P 40А ВН-63N от EKF PROxima - это четырёхполюсный механический коммутационный аппарат для частого включения и отключения нагрузок до 40 А в сетях переменного тока. Подходит для управления двигателями, нагревательными элементами и другим оборудованием, уже защищённым автоматическими выключателями.

Назначение и область применения

Выключатель нагрузки 4P 40А ВН-63N предназначен для ручного включения и отключения электрических цепей переменного тока. Он используется там, где требуется безопасное и видимое отключение питания - например, перед обслуживанием оборудования. Применяется в распределительных щитах промышленных объектов, на станках, конвейерах, насосных системах и других установках с активными и индуктивными нагрузками. Не заменяет автоматический выключатель: он не защищает от перегрузок и КЗ, поэтому обязательно должен использоваться совместно с устройствами защиты.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230 В
• Количество полюсов: 4
• Род тока: переменный (AC)
• Отключающая способность при КЗ: 1 кА
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Ширина по модулям: 4 М (стандартная DIN-рейка)
• Глубина монтажа: 50 мм
• Количество нормально разомкнутых контактов: 4 (по одному на каждый полюс)
• Тип механизма: выключатель-разъединитель нагрузки
• Число переключающих контактов: 0 (нет вспомогательных контактов)

Совместимость и монтаж

Выключатель нагрузки 4P 40А ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Его корпус имеет двухпозиционный зажим, который фиксирует устройство легко и надёжно. Для подключения используются винтовые клеммы, расположенные сзади. После монтажа клеммы можно запечатать специальными пластиковыми крышками - они предотвращают случайное прикосновение к проводам и позволяют опломбировать аппарат. Установка возможна в любых внутренних электрошкафах с достаточным свободным объёмом (минимальная глубина - 50 мм).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных аппаратов класса IEC 60947-3. Защита IP20 гарантирует, что пользователь не сможет получить поражение током при обычном обращении - пальцем нельзя достать до токоведущих частей. Цветовой индикатор на лицевой панели показывает реальное положение контактов: красный - «выкл», зелёный - «вкл». Это позволяет сразу определить состояние цепи без измерений. Наличие пломбируемых крышек снижает риск несанкционированного вмешательства.

Особенности конструкции

Улучшенная версия серии ВН-63 получила более прочный корпус благодаря дополнительным заклёпкам - это повышает долговечность при многократных срабатываниях. Рукоятка управления выполнена ergonomically: её легко повернуть даже в перчатках. Индикатор состояния контактов расположен прямо на лицевой стороне - никаких лишних действий для проверки. Все детали рассчитаны на длительную работу в условиях промышленной среды: высокая температура, вибрация, пыль внутри шкафа.

Преимущества

• Надёжная фиксация на DIN-рейке без дополнительных креплений
• Цветовая индикация состояния контактов - быстрая диагностика
• Защита клемм крышками - безопасность и возможность пломбировки
• Увеличенная жёсткость корпуса - меньше деформаций при эксплуатации
• Удобная рукоятка - легкое управление даже в сложных условиях

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 недостаточна
• Не обеспечивает защиту от перегрузок и коротких замыканий - требует обязательной установки автомата или предохранителей в цепи
• Не имеет вспомогательных контактов - невозможно удалённое управление или сигнализация состояния через внешние устройства
• Подходит только для AC-цепей; применение в постоянном токе запрещено
• Максимальный рабочий ток - 40 А; превышение вызовет перегрев и выход из строя

Примеры использования

• Отключение трёхфазного электродвигателя перед ремонтом
• Ручное питание системы кондиционирования в административном здании
• Коммутирование группы тепловых завес в торговом центре
• Локальный выключатель для станка с ЧПУ, установленный рядом с пультом
• Обеспечение видимого разрыва цепи согласно правилам техники безопасности

Практические советы

• Выбирая место установки, учтите глубину монтажа - минимум 50 мм от задней стенки шкафа до тыла аппарата
• Проверьте соответствие сечения провода: для 40 А рекомендуется медный провод не менее 6–10 мм2
• После монтажа всегда используйте пломбируемые крышки - особенно в местах с ограниченным доступом
• Не используйте этот выключатель как основную защиту - всегда сочетайте его с автоматическим выключателем подходящего номинала
• При работе в условиях вибраций регулярно контролируйте затяжку контактных болтов - со временем они могут ослабнуть
• Настройка и ремонт должны выполняться только после полного отключения питания и проверки отсутствия напряжения
