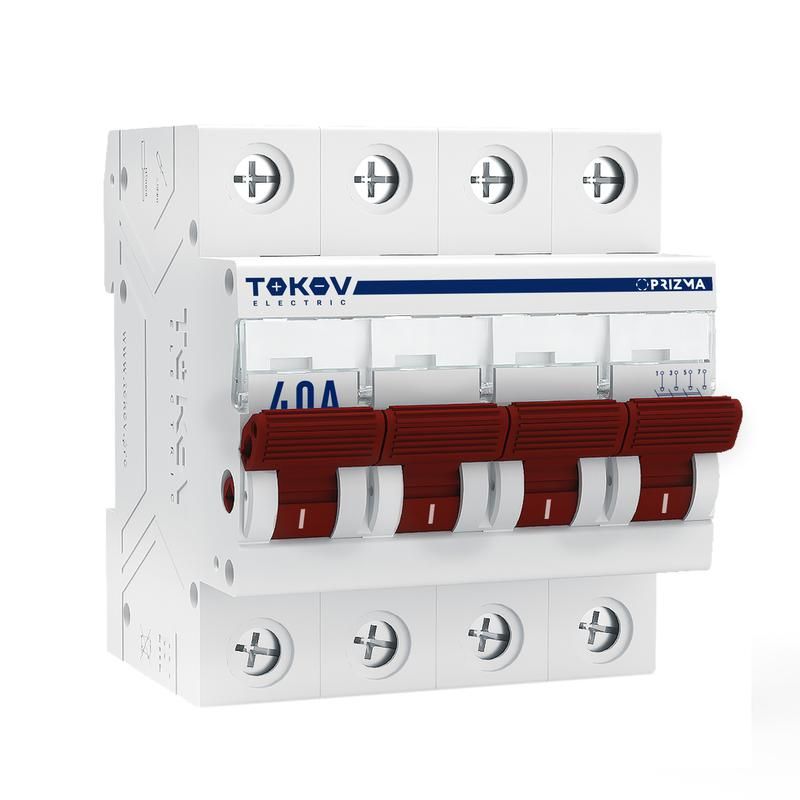

Выключатель нагрузки модульный 4п 40А PRIZMA TOKOV Electric TKE-PZ60-MDSI-4-40

Выключатель нагрузки модульный 4 полюса 40 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-4-40) предназначен для безопасного отключения и разъединения электрической цепи под нагрузкой. Применяется в распределительных щитах промышленных объектов, где требуется надёжное управление трёхфазными потребителями.

Назначение и область применения

Этот выключатель используется для ручного отключения электропитания в трёхфазных сетях переменного тока до 400 В. Он сочетает функции выключателя и разъединителя - позволяет отключить нагрузку под током и обеспечивает видимый разрыв цепи для безопасности при обслуживании. Подходит для управления двигателями, нагревательными элементами, конвейерами и другим оборудованием, требующим частых отключений.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений
• Количество полюсов: 4 - три фазы + ноль, что позволяет отключать все проводники одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартным трёхфазным системам 380–400 В
• Номинальная отключающая способность: 6 кА - способность безопасно прерывать ток короткого замыкания до 6000 ампер
• Монтажная ширина: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке
• Глубина установки: 50 мм - минимальное расстояние от лицевой панели щита до задней части устройства
• Цвет рычага: красный - визуально выделяет устройство, указывает на функцию отключения

Совместимость и монтаж

Выключатель нагрузки модульный 4 полюса 40 ампер устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - дополнительные крепления не требуются. Клеммы рассчитаны на зажим проводов сечением до 25 мм2. Убедитесь, что свободное место в щите соответствует глубине 50 мм. Все полюса работают синхронно - при переводе рычага в положение «выкл» размыкаются все четыре контакта одновременно.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60947-3 для выключателей-разъединителей. Наличие видимого разрыва цепи гарантирует выполнение норм безопасности при проведении ремонтных работ. Красный рычаг соответствует правилам цветовой сигнализации - «красный = отключение». Отключающая способность 6 кА обеспечивает защиту от последствий короткого замыкания в типичной промышленной сети.

Преимущества

• Чёткая механическая фиксация положений «вкл» и «выкл» - исключает случайное переключение
• Видимый разрыв контактов - позволяет визуально подтвердить отсутствие напряжения перед работой
• Стандартная ширина 4 модуля - легко интегрируется в любые компактные щиты
• Высокая отключающая способность (6 кА) - обеспечивает надёжность даже при аварийных режимах
• Красный рычаг - удобная визуальная индикация состояния устройства

Ограничения применения

• Не предназначен для частого включения/отключения под высокими токами - не является аппаратом для частых операций (например, пускателей)
• Не имеет защиты от перегрузки или короткого замыкания - должен использоваться совместно с автоматическими выключателями или предохранителями
• Не рекомендуется для установки во взрывоопасных средах - отсутствует специальное исполнение (Ex)
• Не работает в сетях постоянного тока - только для переменного тока AC

Примеры использования

• Отключение трёхфазного электродвигателя насоса на производстве
• Разъединение питания конвейерной ленты перед техобслуживанием
• Изоляция группы освещения или нагревательных печей в цехе
• Ручной рубильник в главном распределительном щите для планового отключения участка сети

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен именно разъединитель с возможностью отключения под нагрузкой - для защиты используйте автоматический выключатель в паре
• Проверьте посадочные размеры: ширина 72 мм (4 модуля) и глубина 50 мм должны точно подходить под ваш щит
• Подключайте провода плотно - слабый контакт при 40 А может вызвать перегрев
• Не используйте в качестве единственного средства защиты - всегда дополняйте его автоматическим выключателем с нужной характеристикой (B/C/D)
• При работе в условиях повышенной запылённости регулярно проверяйте состояние контактов - хотя IP-защита не указана, грязь снижает срок службы
