Выключатель нагрузки модульный 4П 40А City9 | C9S16440 SE APC

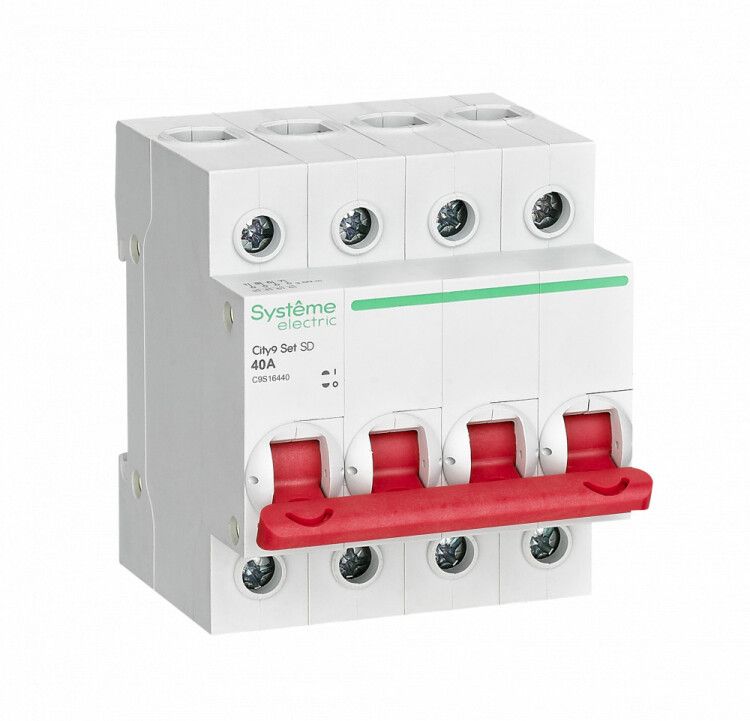

Выключатель нагрузки 4-полюсный 40А 400В City9 Set, City9 SE - устройство для безопасного включения и отключения электрических нагрузок в трёхфазных сетях 400 В. Произведён компанией Systeme Electric, артикул c9s16440, предназначен для установки на DIN-рейку и применяется в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель нагрузки City9 SE используется для ручного отключения и включения электрических цепей под нагрузкой. Он не предназначен для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели или предохранители. Устройство обеспечивает механическое размыкание всех четырёх полюсов одновременно, что необходимо для обслуживания, ремонта или аварийного отключения участков сети.

Подходит для установки в силовых шкафах: станков, насосных групп, систем вентиляции, конвейеров, тепловых установок и других объектов с трёхфазным питанием 400 В.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный ток: 40 А
• Количество полюсов: 4
• Способ монтажа: на DIN-рейку 35 мм
• Занимаемая ширина: 4 модуля (72 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Категория применения: AC-22A - для включения/отключения двигателей и аналогичных активно-индуктивных нагрузок
• Механизм: двойной разрыв цепи - каждый контакт размыкается в двух точках, исключая сваривание
• Рукоятка управления: красная, в положении “выкл” - видна издалека

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку шириной 35 мм. Выключатель фиксируется защёлкой - достаточно вставить его в рейку и надавить до характерного щелчка. Для демонтажа потяните рычаг фиксатора вниз.

Не требует дополнительных креплений. Подключение проводов - зажимы с винтами, допускают сечение жил до 16 мм2. Обязательно соблюдайте порядок подключения: входные клеммы - с верхней стороны, выходные - с нижней. Нельзя использовать для подключения к постоянному току (DC).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей нагрузки. Категория применения AC-22A гарантирует устойчивость к высоким импульсным токам при запуске двигателей. Двойной разрыв контактов снижает риск возникновения дуги и повышает надёжность отключения.

Преимущества

• Гарантированное отключение всех четырёх полюсов одновременно - безопасность при работах на оборудовании
• Двойной разрыв контактов - минимизирует риск сваривания, особенно при частых операциях
• Яркая красная рукоятка - легко определить состояние устройства даже в условиях плохой освещённости
• Фиксация на DIN-рейке - быстрый монтаж и компактное размещение в щитах
• Совместим с другими элементами серии City9 SET - можно собирать унифицированные щитовые решения

Ограничения применения

• Не является защитным аппаратом - нельзя применять вместо автомата или УЗО
• Не рассчитан на работу в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не позволяет устанавливать вне закрытых щитов
• Запрещено отключать под током выше 40 А - возможен выход из строя контактов
• Не предназначена для частого включения/отключения более 10–15 раз в час - это сокращает срок службы механизма
• Не работает при напряжении ниже 230 В или выше 480 В - требуется строгое соответствие номинальному значению

Примеры использования

• Отключение трёхфазного двигателя насоса перед техобслуживанием
• Разъединение цепи нагревательного элемента в термокамере
• Автоматическое отключение линии при плановой остановке конвейера
• Обеспечение безопасности при работе на станке с ЧПУ - визуальное подтверждение отсутствия напряжения

Практические советы

• Перед установкой проверьте, что все провода отключены от напряжения - даже при выключенном выключателе есть риск попадания напряжения на входные клеммы
• При сборке щита используйте маркировочные бирки на рукоятке - указывайте, какую цепь он управляет
• Не затягивайте кабельные зажимы слишком сильно - это повредит медную жилу и вызовет перегрев
• Если планируете часто отключать нагрузку - рассмотрите возможность установки автоматического выключателя с ручным отключением
• Проверяйте плотность соединения на DIN-рейке через несколько месяцев после монтажа - вибрация может ослабить фиксацию
