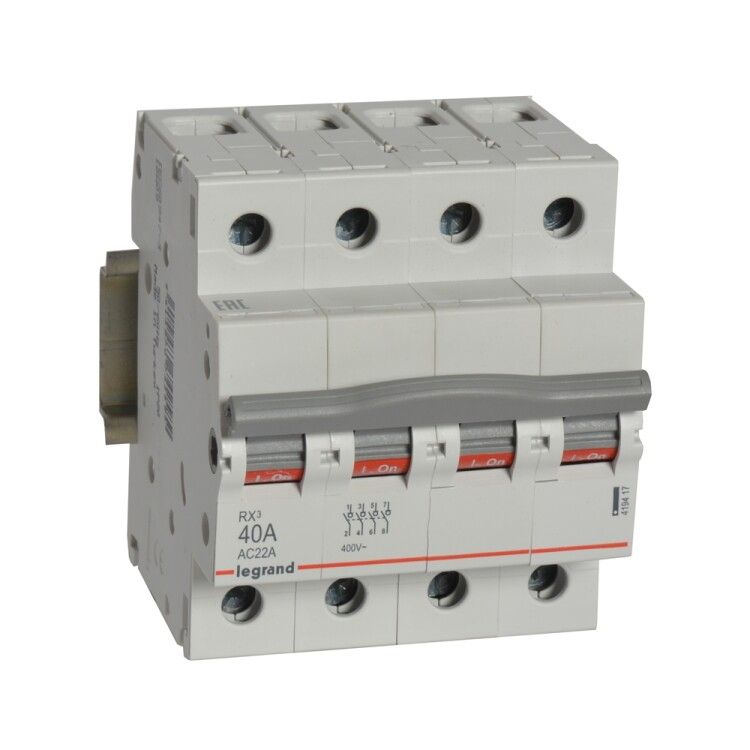

Выключатели-разъединители RX3 - 4П 40 А 4 модуля 419417 Legrand

Выключатель-разъединитель 4-полюсный 40А RX3 — устройство для безопасного отключения четырёх фаз в цепях до 400 В, предназначенное для ручного управления питанием оборудования в бытовых и промышленных системах. Модель RX3 от Legrand и IEK обеспечивает механическое силовое разъединение и монтируется на DIN-рейку.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 40А RX3 используется для ручного отключения электрооборудования перед обслуживанием, ремонтом или аварийной ситуацией. Он не предназначен для частого включения-выключения под нагрузкой — его задача — надёжно изолировать цепь. Применяется в распределительных щитах жилых домов, производственных линиях, насосных станциях, HVAC-системах и других объектах с трёхфазным питанием.

Технические характеристики

• Номинальное напряжение: 400 В — работает в сетях переменного тока до 400 В между фазами
• Номинальный ток: 40 А — способен коммутировать и удерживать ток до 40 А при AC1 (активная нагрузка)
• Число полюсов: 4 — отключает все три фазы и ноль одновременно
• Способ монтажа: DIN-рейка — устанавливается на стандартную рейку шириной 35 мм
• Количество модулей DIN: 4 — занимает четыре стандартных модуля (18 мм каждый)
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Тип рукоятки: рычажный — удобный для ручного переключения, имеет четкую визуализацию положения “ВКЛ” / “ВЫКЛ”
• Силовое разъединение: да — при отключении создаёт видимый воздушный зазор, соответствует требованиям безопасности
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от −25°C до +40°C, в условиях повышенной влажности
• Цвет колпачка: серый — совместим со стандартными цветовыми решениями щитового оборудования
• Нормативный документ: МЭК 60947-2 — соответствие международному стандарту на аппараты низковольтного распределения

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 40А RX3 легко устанавливается на DIN-рейку в любом щите с подходящим свободным местом. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода к верхним и нижним клеммам. Кабели должны иметь сечение до 16 мм² (для медных). Подключение выполняется с соблюдением полярности: вход — сверху, выход — снизу. Работает совместно с автоматическими выключателями, УЗО и другими модульными устройствами в одной шине.

Безопасность и стандарты

Изделие соответствует стандарту МЭК 60947-2, что гарантирует надёжность при отключении под нагрузкой и наличие видимого разрыва цепи. Конструкция исключает случайное включение благодаря фиксированному положению рычага. IP20 позволяет использовать только внутри закрытых щитов — открытая установка запрещена. Сертифицирован для работы в условиях, указанных в классе УХЛ4.

Преимущества

• Видимый разрыв цепи — обеспечивает безопасность при работах на оборудовании
• Модульная компактность — занимает всего 4 модуля, экономит место в щите
• Надёжный контакт — контакты выполнены из меди с серебряным покрытием, снижают нагрев
• Удобная рукоятка — легко оперировать даже в перчатках, чёткая индикация состояния
• Поддержка двух брендов — Legrand и IEK обеспечивают одинаковые технические параметры, различаются лишь корпусом и ценой

Ограничения применения

• Не предназначено для частого включения-отключения под нагрузкой — используйте автоматические выключатели для регулярного управления
• IP20 — нельзя применять во влажных помещениях, на улице или в пыльных средах без дополнительной защиты
• Не имеет функции защиты от перегрузки или короткого замыкания — требует обязательной установки с предохранителем или автоматом
• Не подходит для однофазных цепей без необходимости отключения ноля — для таких случаев лучше выбрать 2-полюсный вариант

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Главный рубильник в распределительном щите производственного участка
• Разъединитель для группы конвейеров с общим питанием
• Автономный выключатель для системы вентиляции в административном здании

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 40 А — превышение вызывает перегрев и отказ
• Обязательно используйте выключатель-разъединитель 4-полюсный 40А RX3 только после автомата — он не защищает, а только отключает
• При сборке щита оставляйте минимум 10 мм свободного места вокруг устройства для теплоотвода
• Проверяйте целостность контактов каждые 6–12 месяцев при активной эксплуатации — особенно в условиях высоких токов
• Выбирая между Legrand и IEK — ориентируйтесь на бюджет: технически они идентичны, отличаются только качеством пластмассы и гарантией
