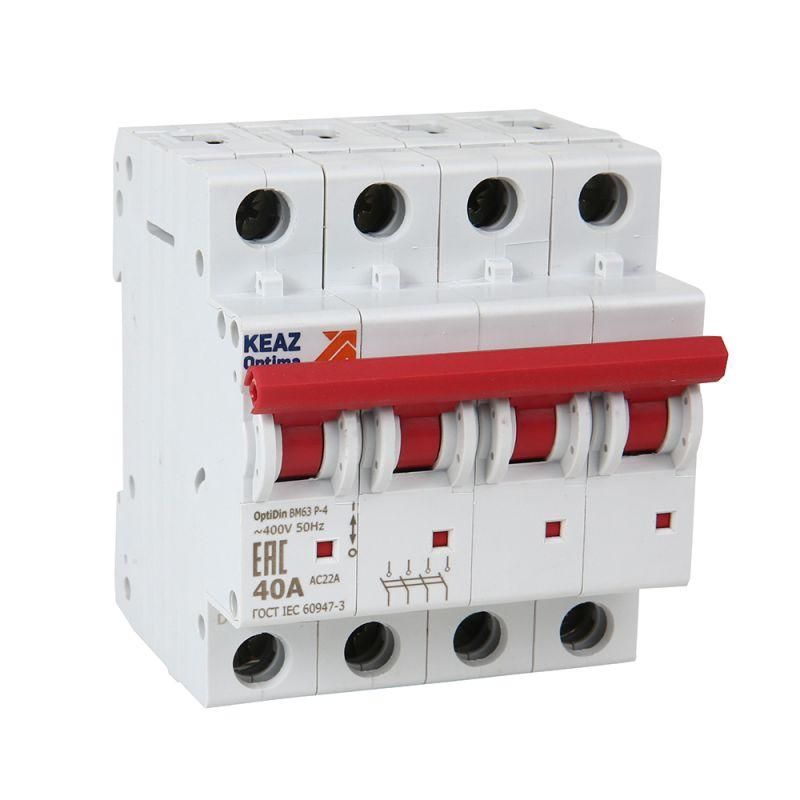

Выключатель нагрузки модульный OptiDin BM63P-420-УХЛ3 (BM63P) | 332976 КЭАЗ

Выключатель нагрузки модульный 4 полюса 20А УХЛ3 BM63P-420 (ВМ63Р, BM63P) КЭАЗ - это коммутационное устройство для безопасного отключения нагрузки в распределительных щитах. Он предназначен для ручного управления цепями переменного тока и подходит для установки на DIN-рейку в условиях умеренного и холодного климата.

Назначение и область применения

Выключатель нагрузки BM63P-420 КЭАЗ используется для ручного отключения электрической цепи под нагрузкой. Отличается от автомата тем, что не имеет функции защиты от перегрузок и коротких замыканий - он лишь размыкает цепь. Подходит для применения в качестве разъединителя перед оборудованием, требующим обслуживания, или для управления группами потребителей: насосами, вентиляторами, нагревателями, светильниками и другими устройствами без высоких пусковых токов.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 20 А
• Количество полюсов: 4
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку (шириной 4 модуля)
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C
• Материал корпуса: самозагасающий пластик, выдерживающий температуру горения до 960 C

Совместимость и монтаж

BM63P-420 КЭAZ устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж осуществляется путём защёлкивания - устройство имеет два фиксированных положения защёлки, обеспечивающих надёжное закрепление. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 16 мм2. Обязательно соблюдайте порядок подключения: входные кабели - сверху, выходные - снизу. Нельзя использовать для защиты двигателей с высокими пусковыми токами - для этого нужен автоматический выключатель.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Конструкция исключает возможность случайного включения при открытой крышке щита. Индикация положения контактов позволяет визуально определить, находится ли устройство во включенном или отключенном состоянии - это повышает безопасность при проведении работ.

Преимущества

• Индикатор положения контактов на лицевой панели - сразу видно, включён или отключён выключатель
• Корпус из самозагасающего пластика снижает риск распространения пламени при аварии
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений, наружных щитов и холодных регионов
• Простая и быстрая установка на DIN-рейку благодаря двухпозиционной защёлке
• Чёткая механическая фиксация положений «Вкл./Выкл.» - предотвращает частичное включение

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузках или КЗ; обязательно используйте совместно с автоматическим выключателем
• Не предназначена для частого включения/выключения под нагрузкой более 10–15 раз в день - это сокращает срок службы контактов
• IP20 не допускает использование в сырых помещениях, на улице или в местах с повышенной запылённостью
• Не рекомендуется для управления мощными двигателями без плавного пуска - возможна дуга и износ контактов

Примеры использования

• Отключение группы освещения в административном здании перед ремонтом
• Разъединение тепловых завес или конвекторов в складском помещении
• Коммутирование вентиляционных систем в промышленных цехах
• Обеспечение безопасности при техобслуживании станков и конвейеров
• Управление питанием преобразователей частоты (только после отключения автомата)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное сечение 16 мм2, меньшие значения допустимы
• При использовании в щите с несколькими аналогичными устройствами пометьте каждый - индикаторы не всегда заметны при плотной компактной сборке
• Не применяйте BM63P-420 КЭАЗ вместо автоматического выключателя даже при малых нагрузках - это нарушает нормы ПУЭ
• Для работы при температурах ниже –40 C убедитесь, что все соединения не имеют следов конденсата - это может вызвать пробой
• При необходимости замены - отключите питание всей цепи, так как устройство не создаёт видимого воздушного зазора при отключении
