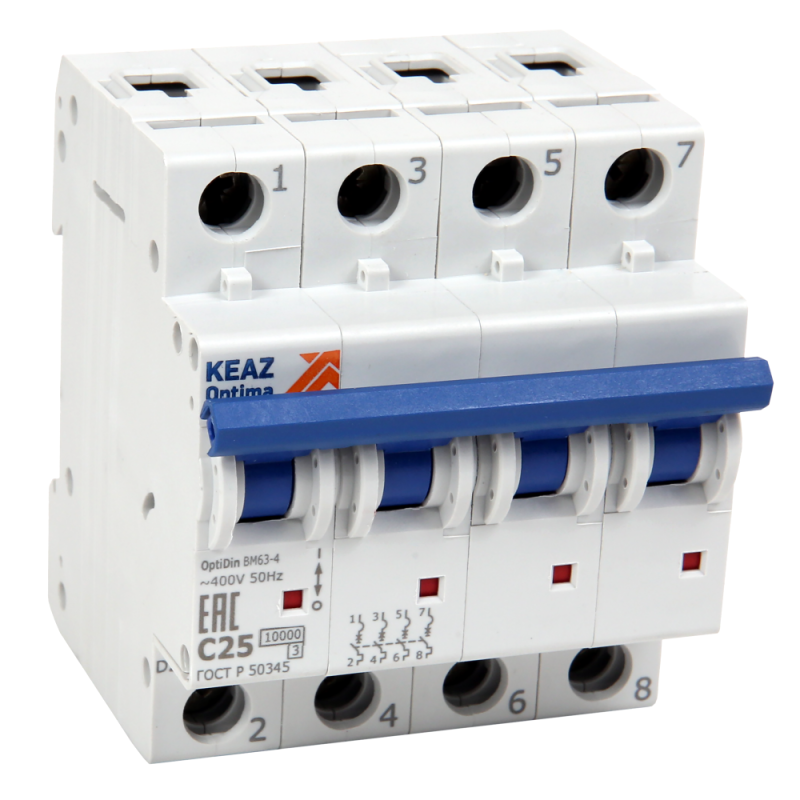

Выключатель автоматический четырехполюсный 20А C 10кА AC OptiDin BM63-4C20-10-УХЛ3 - 262856 КЭАЗ

Автоматический выключатель модульный четырехполюсный 20А C 10кА AC BM63-4C20-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нейтралью. Этот аппарат - часть серии OptiDin, рассчитан на жесткие условия эксплуатации и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 20А C 10кА AC BM63-4C20-10-УХЛ3 защищает четырехпроводные сети 380/220 В переменного тока. Подходит для установки в распределительных щитах промышленных объектов, производственных линий, насосных станций и других систем, где требуется одновременная отсечка всех фаз и нейтрали. Особенно эффективен там, где возможны длительные перегрузки - например, у двигателей, нагревательных элементов или групп освещения.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он предназначен.
• Количество полюсов: 4 - все четыре полюса (три фазы + нейтраль) отключаются одновременно при аварии.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, трансформаторы, люминесцентные светильники).
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твердым предметам >12 мм; не предназначена для работы во влажной среде без корпуса.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний или коммутаций).
• Класс токоограничения: 3 - быстродействующий аппарат, снижающий энергию КЗ до минимального уровня.
• Рабочая температура: от –60 C до +60 C - позволяет использовать в холодных и жарких условиях, включая неотапливаемые помещения.
• Климатическое исполнение: УХЛ3 - устойчив к влажному воздуху, плесени, колебаниям температур в условиях умеренного климата.
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные провода до этого сечения.
• Ширина по модулям: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 75 мм - требуемый зазор за щитом для правильной установки.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 20А C 10кА AC BM63-4C20-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Все полюсы имеют одинаковый механизм отключения - при срабатывании одного, остальные также отключаются. Нейтральный полюс не имеет теплового расцепления, но механически связан с фазными. Для подключения используйте клеммы, рассчитанные на провода сечением до 25 мм2. Обеспечьте доступ к контактам для проверки и обслуживания. Установка допускается только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Отвечает требованиям категории перенапряжения IV - применяется в местах с высокой вероятностью импульсных перенапряжений (вводы в здание, распределительные пункты). Класс токоограничения 3 обеспечивает повышенную безопасность оборудования после КЗ. Применение в соответствии с нормами ПУЭ обязательно.

Преимущества

• Одновременное отключение всех четырех полюсов исключает риск сохранения потенциала на нейтрали при аварии.
• Увеличенный диапазон рабочих температур (-60…+60 C) делает его пригодным для суровых условий - от холодных складов до жарких цехов.
• Климатическое исполнение УХЛ3 гарантирует долгую работу в условиях повышенной влажности и перепадов температур.
• Поддержка дополнительных контактов (нормально разомкнутых/замкнутых) позволяет интегрировать сигналы в системы управления и сигнализации.
• Высокая отключающая способность (10 кА) обеспечивает надежность даже в сетях с большой мощностью КЗ.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий.
• Не рекомендован для цепей с преобладанием емкостных или индуктивных нагрузок с очень высокими пусковыми токами (>7–8×Iн); для них лучше выбрать характеристику D.
• Нейтральный полюс не имеет тепловой защиты - при перегрузках по нейтрали (например, при несимметричной нагрузке) срабатывает только три фазных полюса, что может быть недостаточно в некоторых случаях.
• Не используется в постоянном токе - только для переменного тока 50 Гц.

Примеры использования

• Защита трехфазного двигателя 15 кВт с пускателем - отсечка всех фаз и нейтрали при перегрузке или КЗ.
• Щит питания конвейерной линии с несколькими потребителями - совмещённая защита фаз и нулевого провода.
• Распределительный щит в неотапливаемом цеху зимой - благодаря УХЛ3 и широкому температурному диапазону работает при –40 C.
• Система освещения с люминесцентными лампами - характеристика C идеально подходит для таких нагрузок.

Практические советы

• При проектировании учтите глубину монтажа - минимум 75 мм свободного пространства за рейкой.
• Выбирайте этот автомат, когда нужна гарантированная отсечка нейтрали - особенно в IT и TN-S системах.
• Для подключения кабелей сечением более 16 мм2 используйте наконечники - они обеспечивают лучший контакт и предотвращают повреждение клемм.
• Если требуется удалённая сигнализация срабатывания - выберите модель с дополнительными контактами (они есть в наличии).
• Не путайте с двухполюсными аналогами - здесь все четыре полюса работают как единый блок, поэтому нельзя использовать только три фазы без нейтрали.
• Проверяйте соответствие номинала автомата расчетному току нагрузки - 20 А не значит “можно подключать всё, что угодно”.
