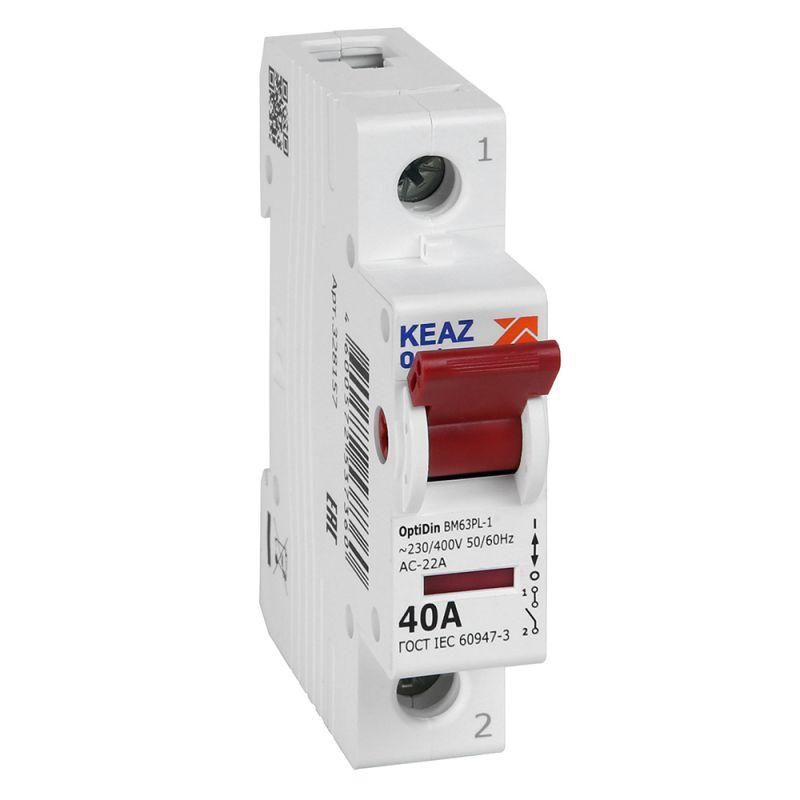

Выключатель нагрузки модульный OptiDin BM63PL-б140-УХЛ3 (BM63PL) | 328157 КЭАЗ

Выключатель нагрузки модульный 1П 40А 400В OptiDin BM63PL-140-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который работает как общий выключатель для квартиры или помещения, обеспечивая механический разрыв цепи без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 1П 40А 400В OptiDin BM63PL-140-УХЛ3 (BM63PL) используется исключительно для ручного отключения электропитания в вводно-распределительных щитах. Он применяется как главный рубильник перед группой автоматических выключателей - например, чтобы полностью обесточить всю квартиру, домашнюю проводку или участок оборудования. Подходит для установки в жилых, офисных и промышленных щитах, где требуется физический разрыв цепи без функции автосрабатывания.

Технические характеристики

• Номинальный ток: 40 А - способен длительно работать с нагрузкой до этого значения;
• Номинальное напряжение: 230 В AC - рассчитан на однофазную сеть бытового и легкого промышленного типа;
• Количество полюсов: 1 - управляет одной фазой; для трёхфазных систем требуются три таких устройства;
• Тип напряжения: переменный ток (AC) - не постоянным током;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Способ монтажа: DIN-рейка 35 мм - устанавливается стандартными зажимами на металлической рейке внутри щита;
• Модульная ширина: 1 модуль - занимает минимальное место в щите;
• Тип рукоятки: рычаг поворотный - удобно включать/выключать одним движением рукой;
• Изготовитель: КЭАЗ (Курский электроаппаратный завод); серия: OptiDin BM63.

Совместимость и монтаж

Выключатель нагрузки модульный 1П 40А 400В OptiDin BM63PL-140-УХЛ3 (BM63PL) совместим со всеми типами DIN-реек шириной 35 мм. Установка выполняется путём защёлкивания на нижний край рейки, затем накладывается верхняя часть корпуса до характерного щелчка. Для подключения используйте медные одножильные или многожильные провода сечением до 16 мм2. Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Нельзя использовать этот выключатель вместо автомата - он не имеет тепловой или электромагнитной защиты!

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3–2019 (IEC 60947-3) для аппаратов управления. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предохраняет от внешних воздействий - устройство устанавливают только во внутренние щиты. Применяется в условиях класса исполнения УХЛ3 - допустимый температурный диапазон от −40C до +40C, умеренный климат с возможностью повышенной влажности, но без прямого попадания влаги.

Преимущества

• Надёжный механический разрыв цепи - особенно важен при обслуживании или ремонте;
• Простая и проверенная конструкция - меньше точек отказа по сравнению с автоматическими выключателями;
• Минимальная ширина (1 модуль) - экономит место в плотном щите;
• Яркая видимая позиция рычага - легко определить состояние “вкл” / “выкл” даже издалека;
• Произведено в России - высокая долговечность комплектующих и сборки.

Ограничения применения

• Не является автоматическим выключателем - не отключится при перегрузке или КЗ;
• Не предназначена для частого включения/выключения - рекомендовано не более 10 операций в день;
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока;
• IP20 запрещает использование вне закрытых щитов - недопустимо на открытых площадках или в сырых местах;
• Не сочетается с системами удалённого управления - только ручное управление через рычаг.

Примеры использования

• Главный выключатель перед группой автоматов в квартирном щите - позволяет полностью обесточить помещение;
• Общий рубильник на вводе в гараж, мастерскую или малую производственную линию;
• Разъединитель перед энергоёмким оборудованием (например, бойлером, кондиционером) для проведения профилактики;
• Частичная система безопасности в старых щитах, где установлены автоматы без явного размыкателя.

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером - даже при выключенном положении есть риск обратного питания;
• Выбирайте модель с учётом суммарной мощности всех потребителей после него - 40 А = около 9 кВт при 230 В;
• Не забудьте указать на лицевой стороне щита: “Выключатель нагрузки - не автомат!” - чтобы другие пользователи не ожидали автоотключения;
• Проверяйте соответствие сечения проводов - слишком толстые провода плохо войдут в зажимы, слишком тонкие - будут греться;
• Если нужна защита от перегрузок - параллельно установите автоматический выключатель подходящего номинала (например, C25 или C32).
