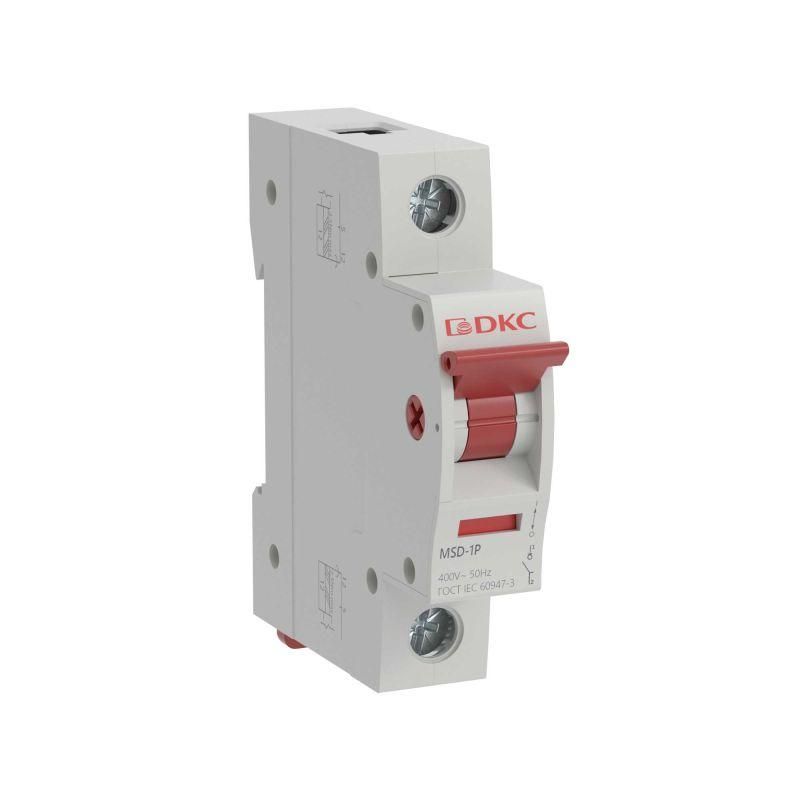

Выключатель нагрузки модульный YON MSD 1P 100A | MSD-1P100 DKC ДКС

Выключатель нагрузки однополюсный модульный 100A MSD (YON, DKC) - устройство для безопасного включения и отключения электрических цепей до 100 А в распределительных щитах. Артикул msd-1p100 подходит для установки на DIN-рейку и применяется там, где требуется надёжная ручная коммутация мощных нагрузок.

Назначение и область применения

Выключатель нагрузки однополюсный модульный 100A MSD (YON, DKC) используется для ручного включения и отключения электрических цепей в штатном режиме. Он не предназначен для автоматического отключения при авариях - для этого нужны автоматы или УЗО. Подходит для управления силовыми цепями: нагревательными элементами, насосами, компрессорами, светильниками большой мощности, а также для изоляции участков сети при обслуживании.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать постоянную нагрузку до этой величины без перегрева.
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях переменного тока.
• Количество полюсов: 1 - управляет одной фазой, не размыкает ноль.
• Способ монтажа: DIN-рейка - устанавливается в стандартные щиты без дополнительных креплений.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытых щитов.
• Вид рукоятки: рычаг перекидной - обеспечивает чёткую визуализацию положения «вкл/выкл» и предотвращает случайное переключение.
• Количество НО контактов: 1 - один контакт, который замыкается при включении.
• Цвет рычага: белый - контрастный, легко определяется в щите.

Совместимость и монтаж

Выключатель нагрузки однополюсный модульный 100A MSD (YON, DKC) совместим со всеми типами DIN-реек шириной 35 мм. Для подключения используются клеммы под гибкий или жесткий провод сечением до 50 мм2. Кабель зажимается винтом - перед монтажом проверьте плотность затяжки. Монтаж допускается только в сухих помещениях, внутри электрошкафов. Не устанавливайте в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от воды и пыли.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Применяется в системах с классом исполнения по ударопрочности и механической прочности, достаточным для промышленного использования. Не имеет функции автоматического отключения при перегрузках или КЗ - обязательно используйте в паре с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая визуальная индикация состояния благодаря перекидному рычагу - видно даже издалека, включен ли прибор.
• Максимальный ток 100 А позволяет использовать его вместо нескольких маломощных выключателей, экономя место в щите.
• Простая конструкция - мало деталей, высокая надёжность, минимальный риск отказа.
• Поддерживается серия YON max - совместим с другими изделиями этой линейки по внешнему виду и размерам.

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - всегда используйте в сочетании с автоматом.
• IP20 исключает применение во влажных, пыльных или наружных условиях.
• Однополюсная конструкция - нельзя использовать для отключения нулевого провода или трёхфазных цепей.
• Не рекомендован для частого циклического включения-выключения более 10–15 раз в час - возможен износ контактов.

Примеры использования

• Отключение питания тепловентилятора на производстве перед техобслуживанием.
• Ручное управление насосом в системе водоснабжения.
• Изолирование цепи освещения большого складского помещения при ремонте.
• Коммутирование нагревательных плит в пищевой промышленности.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна ручная коммутация, а не автоматическая защита. Для защиты от перегрузок добавьте автоматический выключатель на 100 А.
• Перед установкой проверьте сечение кабеля - он должен подходить под максимальные значения (до 50 мм2).
• Не используйте msd-1p100 в качестве главного рубильника в домашних щитах - лучше выбрать двухполюсный вариант с отключением нуля.
• При групповой установке нескольких выключателей MSD (YON, DKC) ориентируйте все рычаги в одном направлении - так проще контролировать состояние всей системы.
