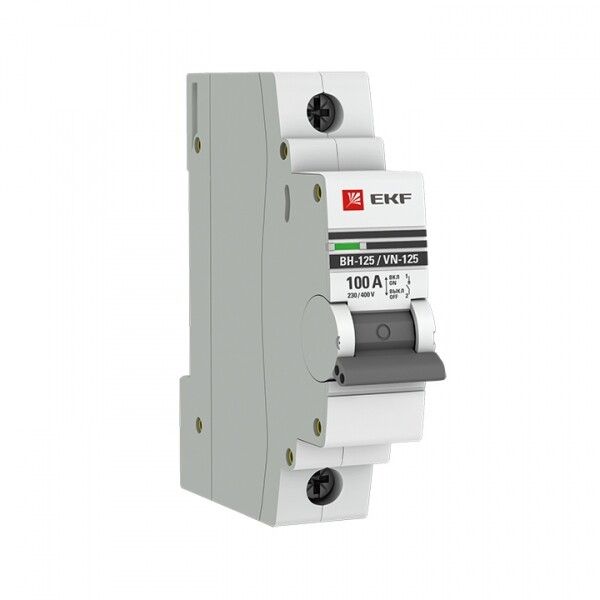

Выключатель нагрузки модульный ВН-125, 1P 100А EKF PROxima | SL125-1-100-pro

Выключатель нагрузки модульный 1 полюс 100А ВН-125 от EKF PROxima предназначен для безопасного коммутирования нагрузки в распределительных щитах. Этот выключатель обеспечивает ручное отключение цепи при необходимости обслуживания или аварийной ситуации, особенно там, где требуется высокая надежность и компактность. Артикул sl125-1-100-pro соответствует серии Proxima и совместим с типичными решениями для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки ВН-125 используется для ручного включения и отключения электрических цепей под нагрузкой. Он не предназначен для автоматического отключения при коротком замыкании - для этого нужны автоматы. Его задача - обеспечить удобное и надежное механическое отключение цепи перед ремонтом, проверкой или изменением конфигурации системы.

Подходит для установки в силовые щиты на объектах: производственные линии, конвейеры, освещение, нагревательные устройства, насосы, вентиляторы. Часто применяется как предварительный рубильник перед УЗО или автоматическим выключателем.

Технические характеристики

• Номинальный ток: 100 А - позволяет управлять нагрузками до 23 кВт при 230 В
• Номинальное напряжение: 230 В переменного тока (AC)
• Отключающая способность при коротком замыкании: 10 кА - выдерживает кратковременные импульсы тока, не выходя из строя
• Количество полюсов: 1 - управляет одной фазой
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 1 М (17,5 мм)
• Тип подключения: винтовые зажимы - подходят для медных проводов сечением до 35 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Глубина монтажа: 41 мм - требует достаточного места внутри шкафа
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Цвет корпуса: светло-серый
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель ВН-125 легко устанавливается на стандартную DIN-рейку. Благодаря двухпозиционному зажиму его можно закрепить даже при ограниченном доступе сзади. Подключение осуществляется через винтовые зажимы - рекомендуется использовать провода сечением 10–35 мм2. Для лучшего контакта зачищайте концы проводов на 10–12 мм, плотно затягивайте винты, но без перегрузки.

Совместим с другими устройствами серии EKF PROxima: может использоваться рядом с автоматическими выключателями, УЗО, реле. Корпус не имеет дополнительных контактов - он не выполняет функции сигнализации или блокировки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу и расположению рычага вне зоны доступа при установленном положении.

Изоляция изготовлена из самозатухающего материала - не поддерживает горение. Прозрачная вставка над индикатором позволяет визуально определить состояние контактов без вскрытия корпуса.

Преимущества

• Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают долговечный контакт, снижают нагрев
• Автоматическая доводка рукоятки гарантирует четкую фиксацию в положениях ON/OFF
• Шесть заклепок повышают жесткость корпуса - снижает риск деформации при вибрации
• Профильные углубления на боковой поверхности служат дополнительным теплоотводом
• Контакты сделаны из бескислородной меди - минимизируют окисление и увеличивают срок службы
• Литая лицевая панель устойчива к механическим воздействиям и не трескается

Ограничения применения

Выключатель ВН-125 нельзя использовать как средство защиты от короткого замыкания - он не имеет теплового или электромагнитного расцепителя. Для защиты цепи необходимо устанавливать автоматический выключатель или предохранители.

Не предназначен для работы во влажных помещениях, на улице или в местах с постоянным попаданием воды - степень защиты IP20 не обеспечивает герметичность. Также не подходит для частого включения/выключения (более 10 раз в час) - это сокращает срок службы контактов.

Примеры использования

• Ручное отключение питания станка перед техобслуживанием
• Отключение группы освещения в цеху для проведения ремонтных работ
• Предварительный рубильник перед УЗО в щите насосной станции
• Коммутирование нагревательных элементов в системах отопления
• Функциональный выключатель в распределительном щите торгового центра

Практические советы

• Выбирайте этот выключатель, когда нужна надежная ручная коммутация, а не автоматическая защита
• Учитывайте глубину монтажа (41 мм) - убедитесь, что в вашем шкафе достаточно свободного пространства
• При подключении используйте провода сечением не менее 16 мм2 для токов выше 80 А - это снижает риск перегрева
• Не устанавливайте рядом с источниками тепла - максимальная рабочая температура окружающей среды +40C
• Проверяйте положение рычага перед включением - прозрачная вставка показывает реальное состояние контактов
• При замене старого ВН-63 на ВН-125 - они взаимозаменяемы по габаритам и креплению
