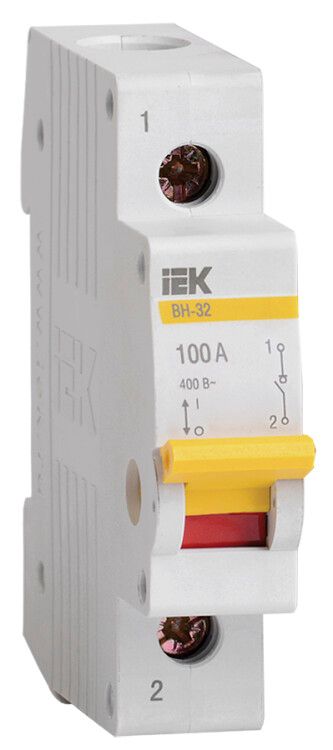

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 100А | MNV10-1-100 IEK

Выключатель нагрузки (мини-рубильник) ВН-32 1Р 100А от IEK — устройство для безопасного включения, отключения и разъединения цепей с током до 100 А в распределительных щитах. Артикул mnv10-1-100 соответствует серии KARAT и предназначен для постоянного использования в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки ВН-32 1Р 100А используется для ручного управления электрической цепью: включения, отключения и разъединения нагрузки в нормальных условиях. Он не рассчитан на автоматическое отключение при КЗ, но способен выдерживать ток короткого замыкания в течение ограниченного времени. Применяется в качестве основного или дополнительного разъединителя перед оборудованием, требующим обслуживания — например, перед частотными преобразователями, пускателями, нагревательными элементами или группами освещения.

Технические характеристики

• Номинальный ток: 100 А — позволяет коммутировать мощные нагрузки без перегрева
• Номинальное напряжение: 400 В переменного тока (AC) — совместим с сетями 380/220 В
• Количество полюсов: 1 — управление одной фазой
• Способ монтажа: DIN-рейка 35 мм — легко устанавливается в стандартные щиты
• Модульная ширина: 1 модуль — экономит место в распределительном щите
• Максимальное сечение кабеля: 35 мм² — подходит для медных проводов большого сечения
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и влаги; применяется только внутри закрытых щитов
• Тип рукоятки: рычаг перекидной — обеспечивает чёткое визуальное определение состояния (вкл/выкл)
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +50 °C
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) — соответствие международным требованиям к выключателям нагрузки

Совместимость и монтаж

Выключатель ВН-32 1Р 100А монтируется на DIN-рейку стандартной ширины 35 мм. Защелка обеспечивает надёжную фиксацию в двух положениях — установка занимает несколько секунд. Для подключения используйте кабель сечением до 35 мм². Контакты имеют насечки, что повышает прочность соединения и снижает риск нагрева. Подключение выполняйте только при отключенном питании. Не допускается использование устройства вне щита — IP20 не защищает от внешней среды.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, которые регламентируют безопасность и надёжность выключателей нагрузки. Конструкция исключает случайное включение при работе с щитом благодаря четкому положению рычага. Однако он не является автоматическим выключателем — не защищает от перегрузок и КЗ. Для полноценной защиты требуется установка предохранителей или автоматических выключателей в цепи.

Преимущества

• Увеличенная площадь контакта рукоятки — удобнее и безопаснее при операциях в перчатках
• Насечки на зажимах — минимизируют переходное сопротивление, снижают нагрев и усиливают механическую устойчивость
• Широкий диапазон температур — надёжно работает в холодных помещениях (например, на открытых площадках с зимними условиями)
• Быстрая фиксация на рейке — сокращает время монтажа и исключает смещение при вибрации
• Серый цвет корпуса — стандартизирован для промышленных решений, хорошо сочетается с другими компонентами серии KARAT

Ограничения применения

• Не предназначена для автоматического отключения при перегрузке или коротком замыкании — обязательно использовать в паре с защитными аппаратами
• IP20 — нельзя применять во влажных, пыльных или наружных условиях
• Только однополюсный вариант — не подходит для трёхфазных систем без установки трёх единиц
• Не имеет сигнализирующих контактов — невозможно подключить удалённую индикацию состояния

Примеры использования

• Главный разъединитель перед частотным преобразователем на станке
• Разъединение группы светильников в административном помещении
• Обслуживание системы отопления с ТЭНами в цеху
• Ручное отключение питания для ремонта панели управления
• Распределительный щит на складе с высокими требованиями к безопасности обслуживания

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен чистый разъединитель — не для защиты, а для изоляции цепи
• Проверьте посадочный диаметр кабеля: 35 мм² — максимальное значение, меньшие сечения тоже подходят
• При сборке щита убедитесь, что рядом есть свободное место для работы с рычагом — он не должен задевать другие устройства
• Для многократного отключения рекомендуется периодически проверять состояние контактов — особенно при больших токах
• Совместим с другими изделиями серии KARAT — можно собрать единый стиль и типоразмер в одном щите
