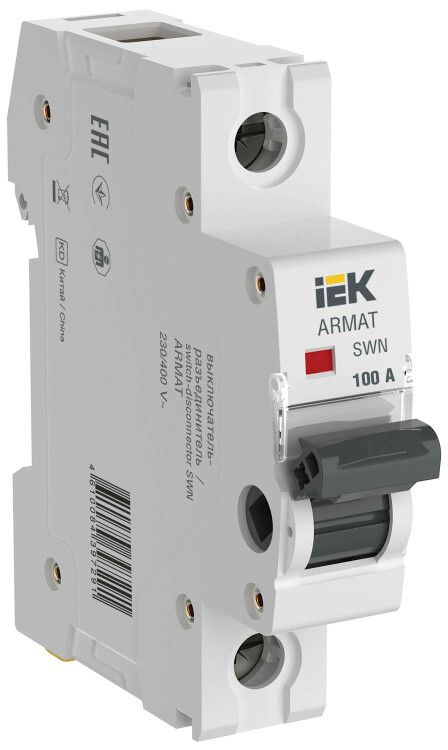

Выключатель нагрузки SWN 1P 100А | AR-SWN-1-100 IEK ARMAT

Выключатель нагрузки SWN 1P 100А от IEK предназначен для безопасного отключения электрических цепей под нагрузкой. Артикул ar-swn-1-100 относится к серии ARMAT и рассчитан на работу в однофазных сетях с током до 100 А. Устройство подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Выключатель нагрузки SWN 1P 100А используется для ручного отключения и включения электрических цепей, когда на них есть нагрузка - то есть при работающем оборудовании. Отличается от обычных автоматов тем, что не защищает от перегрузок и КЗ, а лишь обеспечивает надёжное механическое размыкание цепи. Применяется там, где нужен частый, но контролируемый доступ к сети: для обслуживания оборудования, ремонта, аварийного отключения.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать постоянную нагрузку до этого значения без повреждений.
• Номинальное напряжение: 230 В переменного тока (AC) - предназначена для однофазных сетей 220–240 В.
• Количество полюсов: 1 - управляет одной фазой, не подходит для трёхфазных систем.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Модульная ширина: 1 модуль - занимает минимальное место в щите, совместим со стандартными DIN-рейками.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия сверхтоков.
• Тип переключения: выключатель-разъединитель - обеспечивает видимый разрыв цепи, что важно для безопасности при работах.
• Контакты: нет НЗ-контактов, нет переключающих контактов - устройство работает только как односторонний размыкатель.

Совместимость и монтаж

Выключатель нагрузки SWN 1P 100А устанавливается на DIN-рейку в распределительном щите. Подключение проводов осуществляется через зажимы с винтовым креплением. Максимальное сечение провода - не указано, но для 100 А рекомендуется использовать медный провод сечением не менее 16 мм2. Обязательно отключить питание перед монтажом. Устройство не имеет клемм для подключения заземления - заземление выполняется отдельно через корпус щита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Двойной разрыв контакта обеспечивает гарантированное отсутствие напряжения на отключённой стороне. IP20 позволяет применять только во внутренних помещениях, в сухих условиях. Не предназначен для работы в условиях повышенной влажности, запылённости или на улице.

Преимущества

• Усиленные контакты - износостойче, чем у автоматических выключателей, особенно при частых операциях включения/выключения.
• Визуальный разрыв цепи - можно точно определить, что линия обесточена, что важно для техобслуживания.
• Компактный формат - занимает всего один модуль, экономит место в щите.
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену.

Ограничения применения

• Не является защитным устройством - не отключает при перегрузках или коротком замыкании. Для этих целей требуется установка автомата или предохранителя в цепи.
• Работает только с переменным током - нельзя использовать в цепях постоянного тока.
• IP20 - не допускается установка в сырых, пыльных или открытых местах (например, на улице, в цехах с брызгами воды).
• Однополюсный - не подходит для отключения нулевых проводов или трёхфазных систем.

Примеры использования

• Отключение питания станка перед техническим обслуживанием.
• Разъединение группы освещения в офисе для проведения ремонтных работ.
• Автоматическое отключение нагревательного элемента в системе контроля температуры (при наличии внешнего контроллера).
• Обеспечение видимого разрыва в щите управления конвейерной линией.

Практические советы

• Выбирая выключатель нагрузки SWN 1P 100А, проверьте, чтобы номинальный ток нагрузки был ниже 100 А - лучше иметь запас в 10–20 %.
• Подключайте только кабель с достаточным сечением - недостаточно толстые провода вызывают перегрев и выход устройства из строя.
• Установите рядом с ним автоматический выключатель - он будет выполнять функцию защиты, а SWN 1P 100А - только разъединения.
• Не используйте устройство как основной выключатель для ежедневного включения/выключения - даже прочные контакты имеют ограниченное число операций (обычно 10 000+); для частого управления применяйте контакторы.
• Проверяйте плотность затяжки клемм после первого включения - при первом нагреве контакт может немного ослабнуть.
