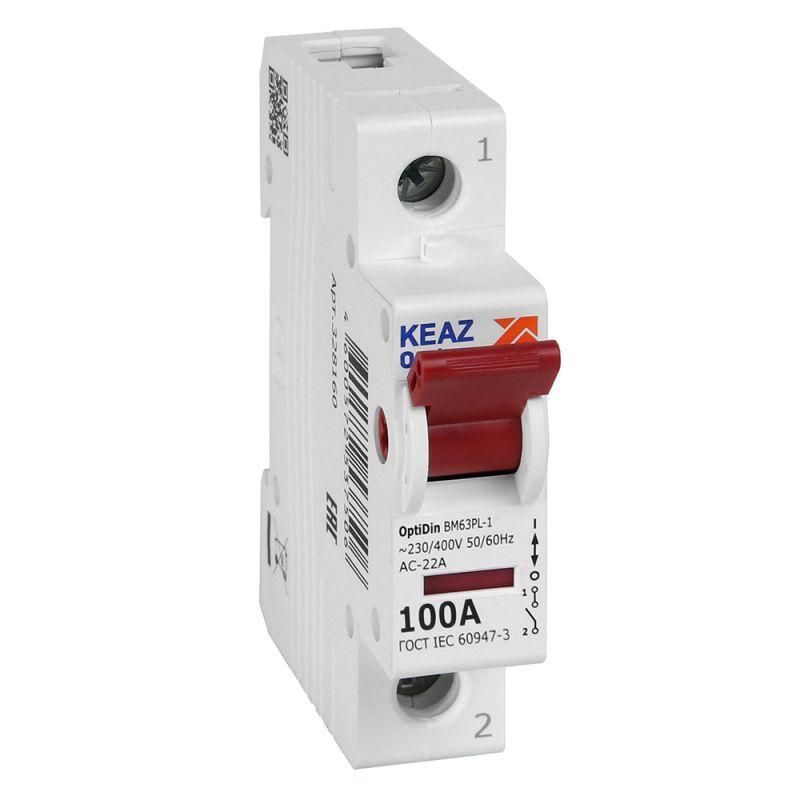

Выключатель нагрузки модульный OptiDin BM63PL-1100-УХЛ3 (BM63PL) | 328160 КЭАЗ

Выключатель нагрузки модульный 1П 100А 400В OptiDin BM63PL-1100-УХЛ3 - устройство для безопасного отключения электрической цепи в распределительном щите. Произведённый компанией КЭАЗ, он предназначен для ручного управления питанием в жилых и промышленных установках, обеспечивая надёжный разрыв цепи без автоматического отключения при перегрузке или коротком замыкании.

Назначение и область применения

Выключатель нагрузки модульный 1П 100А 400В OptiDin BM63PL-1100-УХЛ3 используется исключительно для ручного отключения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - эти функции возложены на автоматы или предохранители. Применяется в качестве главного рубильника в вводно-распределительных шкафах (ВРЩ): например, чтобы полностью обесточить квартиру, дом или участок оборудования перед обслуживанием. Подходит для систем с напряжением до 400 В переменного тока, чаще всего - в однофазных сетях 230 В.

Технические характеристики

• Тип устройства: выключатель-разъединитель нагрузки (не автоматический)
• Номинальный ток: 100 А - способен коммутировать нагрузку до этой величины
• Число полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 230 В AC - рассчитан на бытовые и промышленные однофазные сети
• Максимальное рабочее напряжение: 400 В - допустимо использование в трёхфазных системах при подключении одного полюса между фазой и нулём
• Способ монтажа: DIN-рейка 35 мм - устанавливается стандартным образом в щитах
• Ширина: 1 модуль - занимает минимальное место в распределительном щите
• Тип рукоятки: рычаг поворотный - удобная механическая кнопка для ручного включения/выключения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого щита

Совместимость и монтаж

Выключатель нагрузки модульный 1П 100А 400В OptiDin BM63PL-1100-УХЛ3 совместим со всеми типами DIN-реек шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Для подключения используются зажимы на верхней и нижней клеммах: вход - сверху, выход - снизу. Обязательно соблюдайте полярность при подключении фазного провода. Нейтральный провод не коммутируется этим устройством - его следует подключать напрямую через клеммную колодку. Не используйте для подключения нулевых проводников!

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.3 и IEC 60947-3. Выключатель нагрузки модульный 1П 100А 400В OptiDin BM63PL-1100-УХЛ3 соответствует нормам безопасности для эксплуатации в помещениях с контролируемой средой. Его конструкция гарантирует четкий визуальный контроль положения контактов - когда рычаг направлен вниз, цепь разомкнута. Отключение происходит механически - без зависимости от состояния сети.

Преимущества

• Надёжный разрыв цепи под нагрузкой - благодаря усиленным контактам и механизму рычага
• Минимальная занимаемая ширина - один модуль позволяет экономить место в плотных щитах
• Простота монтажа - защёлкивание на DIN-рейку без инструментов
• Ясная визуальная индикация состояния - положение рычага сразу показывает, включен ли ток
• Изготовлен в России - высокая долговечность компонентов и соответствие местным условиям эксплуатации

Ограничения применения

• Не является автоматическим выключателем - не отключится при перегрузке или КЗ
• Не предназначен для частого включения/выключения под максимальной нагрузкой - рекомендовано не более 1–2 операций в день
• Не работает в условиях повышенной влажности, запылённости или открытых площадках - степень защиты IP20 требует установки только во внутренних щитах
• Не применяется для защиты двигателей, насосов или других устройств с высокими пусковыми токами - нужен автомат с подходящей характеристикой (например, C или D)
• Не коммутирует нулевой проводник - нельзя использовать как двухполюсный выключатель

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома - позволяет отключить всю квартиру для ремонта
• Общий рубильник в щите гаража или мастерской - для безопасного отключения всех потребителей перед работой
• Резервный отключающий элемент перед счетчиком - в случаях, где требуется изолировать ввод без автоматической защиты
• Подключение к групповым автоматам в щитах с ограниченным пространством - вместо двухполюсного автомата

Практические советы

• Выбирая этот выключатель нагрузки модульный 1П 100А 400В OptiDin BM63PL-1100-УХЛ3, убедитесь, что ваша нагрузка не превышает 100 А - лучше иметь запас в 20%
• Перед монтажом проверьте состояние кабеля: сечение жилы должно быть минимум 16 мм2 для медного провода
• Не устанавливайте рядом с источниками тепла - температурный класс УХЛ3 допускает работу от –40C до +40C, но перегрев снижает срок службы
• При использовании в составе системы с несколькими выключателями - пометьте каждый рычаг, чтобы избежать ошибок при аварийном отключении
• Если вам нужна защита от перегрузок - параллельно установите автоматический выключатель (например, ВМ63-100A-C100) после этого устройства
