Выключатель-разъединитель 1Р 125А ВН-102 | 17017DEK DEKraft APC

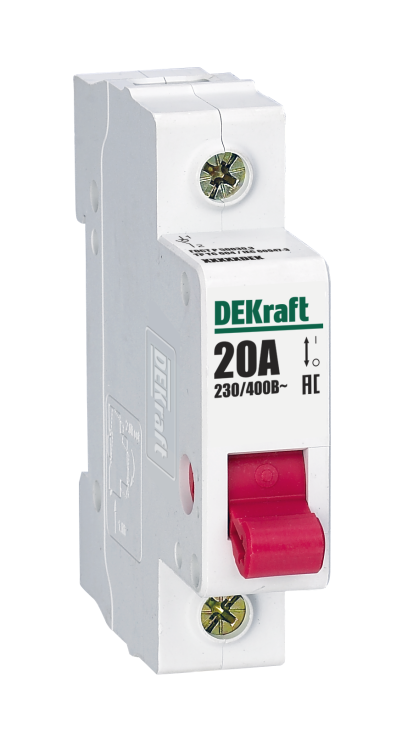

Выключатель-разъединитель 1-полюсный 125А ВН-102 от DEKraft предназначен для ручного отключения и включения однополюсных электрических цепей до 230 В в распределительных щитах. Этот выключатель-разъединитель ВН-102 обеспечивает безопасную изоляцию цепи при обслуживании и соответствует требованиям для промышленного и коммерческого использования.

Назначение и область применения

Выключатель-разъединитель ВН-102 используется для ручного отключения электрической цепи перед проведением техобслуживания, ремонта или замены оборудования. Он не предназначен для частых операций включения/отключения под нагрузкой, но гарантирует надежную физическую изоляцию цепи после отключения. Применяется в распределительных щитах на объектах с малой и средней мощностью: промышленные станки, системы освещения, насосы, конвейеры, HVAC-оборудование.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях переменного тока;
• Количество полюсов: 1 - управляет одной фазой цепи;
• Тип устройства: выключатель-разъединитель нагрузки - отключает ток под нагрузкой, но не является автоматическим выключателем;
• Степень защиты IP20 - защищён от доступа пальцев и твердых предметов, но не герметичен, не предназначен для улицы или влажных помещений;
• Конструктивное исполнение: для монтажа в распределительном щите - не имеет корпуса, устанавливается на DIN-рейку;
• Способ монтажа: монтажная плата - крепится на стандартную DIN-рейку шириной 35 мм;
• Тип элемента управления: флажок - удобный визуальный индикатор состояния (включен/выключен);
• Цвет элементов управления: красный - стандартизированная цветовая сигнализация для отключения;
• Модульная ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке;
• Тип присоединения: винтовое - провода зажимаются болтами, требуют правильного момента затяжки;
• Количество НО и НЗ контактов: 0 - не имеет вспомогательных контактов, только основная цепь.

Совместимость и монтаж

Выключатель-разъединитель ВН-102 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку, затем фиксация осуществляется через винтовые клеммы. Для подключения используйте медные жилы сечением до 25 мм2. Обязательно соблюдайте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает клемму. После монтажа проверьте механическую прочность фиксации и свободное движение флажка.

Безопасность и стандарты

Выключатель-разъединитель ВН-102 соответствует требованиям IEC 60947-3 для устройств разъединителей. Конструкция с мостиковыми контактами предотвращает пробой дуги между полюсами, что снижает риск возгорания. Красный флажок соответствует нормам безопасности - указывает на состояние “отключено”. Не предназначен для работы в условиях взрывоопасной среды или повышенной влажности.

Преимущества

• Усиленная рукоятка флажка - выдерживает более 10 000 циклов включения/отключения;
• Чёткая визуальная индикация - красный флажок легко определяет состояние цепи даже издалека;
• Надёжный разрыв цепи - специальные мостиковые контакты исключают дуговое перекрытие;
• Экономия места - всего 1 модуль на DIN-рейке, компактный для плотной сборки щита;
• Простота обслуживания - отсутствие вспомогательных контактов снижает вероятность отказа.

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - для таких задач нужен автоматический выключатель;
• IP20 - нельзя использовать вне закрытых щитов, в сырых помещениях, на улице или в пыльных средах;
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматом или предохранителем;
• Работает только в однофазных сетях - не подходит для трёхфазных систем без установки нескольких единиц;
• Не допускается использование в цепях с высокими импульсными токами (например, сварочные аппараты) без дополнительной защиты.

Примеры использования

• Отключение питания станка перед техническим обслуживанием;
• Изолирование группы светильников в офисном помещении для замены ламп;
• Разъединение контура насоса в системе водоснабжения;
• Обеспечение безопасного доступа к клеммам вводного щита при плановой проверке;
• Подключение автономного генератора через отдельную линию с ручным переключением.

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером;
• При подключении проводов убедитесь, что изоляция удалена точно до металлической части - не оставляйте лишнюю изоляцию под клеммой;
• Не используйте выключатель-разъединитель ВН-102 как замену автоматическому выключателю - он не спасёт от перегрузки;
• При многократном использовании в одном месте регулярно проверяйте температуру клемм - перегрев говорит о плохом контакте;
• Для удобства обслуживания рекомендуется помечать каждый выключатель-разъединитель ВН-102 этикеткой с описанием защищаемой цепи.
