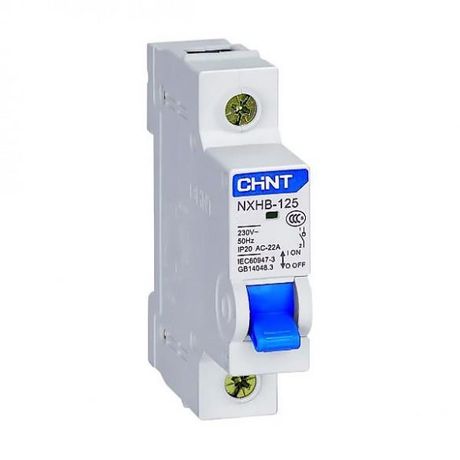

Выключатель нагрузки NXHB-125 1P 125A(R) | 193172 CHINT

Выключатель нагрузки 1 полюс 125 Ампер NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в распределительных щитах. Бренд CHINT предлагает эту модель как надежный вариант для управления токами до 125 А в бытовых, коммерческих и промышленных системах.

Назначение и область применения

Выключатель нагрузки 1 полюс 125 Ампер NXHB-125 (R) предназначен для ручного включения и отключения электрической нагрузки при рабочих токах до 125 А. Он используется в качестве вводного аппарата в конечных распределительных щитах, обеспечивая физическое отсоединение цепи для проведения техобслуживания, ремонта или замены оборудования. Подходит для установки в жилых, офисных и промышленных объектах с сетями переменного тока до 415 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 125 А - максимальная постоянная нагрузка, которую можно безопасно коммутировать;
• Количество полюсов: 1 - управление одной фазой сети;
• Напряжение: до 415 В AC - совместим с большинством однофазных и трехфазных систем;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды;
• Категория применения: AC21B, AC22A - оптимизирован для активных и слегка индуктивных нагрузок (например, нагреватели, освещение, малые двигатели);
• Механическая износостойкость: 8500 циклов включения/отключения - долгий срок службы при частом использовании;
• Электрическая износостойкость: 1500 циклов - количество операций при нагрузке до 125 А;
• Кратковременный ток: 12×Ie / 1 сек - способен выдерживать кратковременные перегрузки до 1500 А;
• Ширина одного полюса: 18 мм - компактный формат для плотной укладки в щите;
• Монтаж: на DIN-рейку 35 мм - стандартизированный способ крепления;
• Подключение: гибкий кабель, шины типов PIN и FORK - универсальные варианты соединения.

Совместимость и монтаж

Выключатель нагрузки 1 полюс 125 Ампер NXHB-125 (R) легко монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 50 мм2 (по данным производителя). Устройство совместимо с другими элементами серии NXHB-125 - позволяет собирать модульные щиты с 1–4 полюсами. Обратите внимание: этот однополюсный вариант подходит только для однофазных цепей; для трёхфазных систем требуется 3P-версия того же ряда.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 для аппаратов разъединителей. Категории применения AC21B и AC22A гарантируют надежную работу при обычных нагрузках, но не предназначены для частого включения двигателей под нагрузкой. Отсутствие степени защиты выше IP20 требует установки внутри закрытых щитов - не допускается использование в открытых помещениях или местах с высокой запылённостью.

Преимущества

• Чёткое механическое положение «ВКЛ/ОТКЛ» - визуальный контроль состояния цепи;
• Устойчивость к 8500 механическим циклам - снижает необходимость замены даже при частом использовании;
• Гибкость подключения - возможность использовать как кабель, так и шины PIN/FORK;
• Компактная ширина 18 мм - экономия места в щите при сборке нескольких аппаратов;
• Работа с токами до 125 А - покрывает большинство задач в бытовых и средних промышленных системах.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - особенно двигателей, где лучше применить контактор;
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать вне щита или в сырых условиях;
• Только один полюс - не подходит для отключения нулевых или защитных проводников;
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель при КЗ или перегрузке.

Примеры использования

• Вводной выключатель в этажном распределительном щите многоквартирного дома;
• Отключающее устройство перед группой тепловых насосов или электрокотлов;
• Ручной разъединитель для обслуживания станков, конвейеров или осветительных контуров;
• Функциональный элемент в щитах управления HVAC-системами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - выключатель не защищает от перегрузок, только отключает;
• При использовании шин PIN/FORK убедитесь, что они правильно затянуты - плохой контакт вызывает перегрев;
• Для удобства обслуживания устанавливайте выключатель рядом с входом в щит - легче найти и отключить;
• Если нужна защита от КЗ - используйте этот выключатель вместе с автоматическим выключателем в одном ряду;
• Обращайте внимание на посадочный размер: ширина 18 мм позволяет разместить до 5 таких аппаратов на 90 мм ширине щита.
