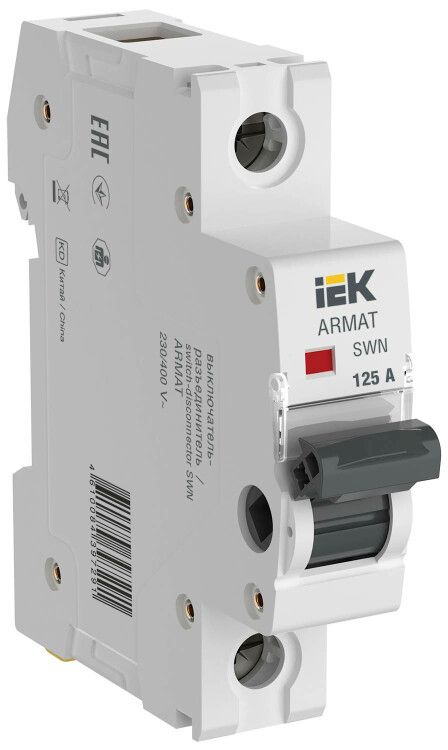

Выключатель нагрузки SWN 1P 125А | AR-SWN-1-125 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) AR-SWN-1-125 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот однополюсный аппарат из серии ARMAT обеспечивает надёжное коммутирование в условиях повышенных токов и используется там, где важна долговечность и простота обслуживания.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-1-125 применяется для ручного включения и отключения электрических цепей, когда на них есть рабочий ток до 125 А. Он не защищает от перегрузок или коротких замыканий - это задача автоматического выключателя. Его основная роль - обеспечить физическое размыкание цепи для проведения работ по обслуживанию, ремонту или изменению схемы питания.

Подходит для установки в распределительных щитах жилых, административных и промышленных зданий. Часто используется совместно с автоматическими выключателями как разъединитель перед оборудованием - например, перед станками, насосами, нагревательными элементами или группами освещения.

Технические характеристики

• Номинальный ток: 125 А - способен длительно проводить ток этой величины без перегрева;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на однофазную сеть 220–240 В;
• Однополюсный (1P) - управляет одним проводником (обычно фазным);
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; не предназначен для улицы или сырых помещений;
• Модульная ширина: 1 модуль - занимает стандартное место в DIN-рейке шириной 17,5 мм;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и частоты операций;
• Двойной разрыв контакта - каждый контакт размыкается в двух точках, что повышает надёжность отключения и снижает риск возгорания;
• Усиленные контакты - изготовлены из материалов с высокой износостойкостью, что увеличивает срок службы по сравнению с обычными автоматами.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-1-125 устанавливается на DIN-рейку в электрическом щите. Подключение осуществляется через винтовые зажимы - входные и выходные клеммы расположены сверху и снизу аппарата. Кабель должен иметь сечение, соответствующее току 125 А - обычно 25–35 мм2 медного провода, в зависимости от материала изоляции и температурных условий.

Работает исключительно в паре с устройствами защиты (например, автоматическим выключателем), так как сам не имеет тепловой или электромагнитной защиты. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного места в щите - один модуль требует минимум 17,5 мм по ширине.

Безопасность и стандарты

Выключатель нагрузки AR-SWN-1-125 соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Применяется в системах TN-S и TN-C-S. Устройство не предназначено для работы в качестве главного рубильника в помещениях с повышенной опасностью - для этого нужны устройства с более высокой степенью защиты (IP44 и выше).

Преимущества

• Долгий срок службы благодаря усиленным контактам - меньше замен и техобслуживания;
• Чёткий механический сигнал положения: рычаг явно показывает «вкл/выкл» - удобно при аварийном отключении;
• Гарантированный двойной разрыв - полностью обесточивается участок цепи, что важно для безопасности персонала;
• Малый габарит - всего 1 модуль, экономит место в щите;
• Совместим со всеми комплектующими серии ARMAT - легко формировать унифицированные решения.

Ограничения применения

• Не предназначен для защиты от коротких замыканий или перегрузок - обязательно используйте вместе с автоматом;
• IP20 не допускает использование во влажных, пыльных или открытых местах - только внутри закрытых щитов;
• Не работает при постоянном токе (DC) - только для сетей переменного тока 230 В AC;
• Не рекомендован для частого включения/отключения (более 10 раз в день) - это сокращает срок службы контактов;
• Не имеет индикации состояния - нельзя определить включен ли он визуально без внешнего сигнализатора.

Примеры использования

• Разъединитель перед мощным станком с ЧПУ в цеху - позволяет безопасно отключить питание перед техобслуживанием;
• Отдельный выключатель для группы светильников в офисе - удобно отключать всю группу без демонтажа автомата;
• Обеспечение видимого разрыва в щите управления насосной станцией - требуется по правилам ПУЭ для ремонтных работ;
• Резервный разъединитель в системе бесперебойного питания - даёт возможность отключить нагрузку даже при работе UPS.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) AR-SWN-1-125, убедитесь, что ваша нагрузка не превышает 125 А - лучше брать запас 10–20%
• При подключении кабеля затягивайте клеммы усилием 1,8–2,2 Нм - недостаточно плотно - будет греться, слишком сильно - можно сломать пластик;
• Не используйте этот аппарат вместо автоматического выключателя - он не спасёт от пробоя или перегрузки;
• Если нужна индикация состояния, установите рядом с ним отдельный индикатор или используйте щит с прозрачной крышкой;
• Для многократного отключения (например, в тестовых схемах) выбирайте другие типы - например, контакторы или реле.
