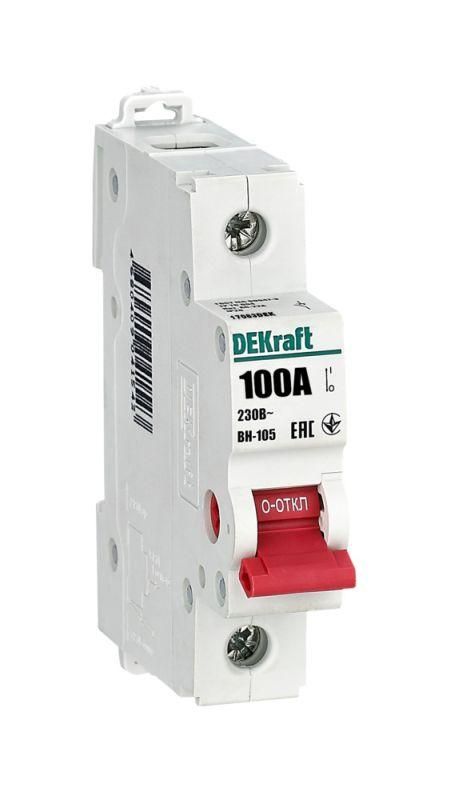

Выключатель-разъединитель ВН-105 ВН105-1P-100A DEKraft 17083DEK APC

Выключатель-разъединитель 1-полюсный 100А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В, обеспечивает безопасную изоляцию участка сети при обслуживании. Артикул 17083dek - надёжное решение для распределительных щитов в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель-разъединитель 1-полюсный 100А ВН-105 используется для ручного отключения нагрузки в цепях переменного тока 230 В. Он применяется там, где требуется физическая изоляция цепи - например, перед ремонтом, проверкой или заменой оборудования. Подходит для установки в щитах управления насосами, нагревателями, конвейерами, осветительными системами и другим оборудованием с током до 100 А.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Тип включения/отключения: выключатель-разъединитель нагрузки
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина установки: 73 мм
• Количество позиций переключения: 2 («ВКЛ» / «ВЫКЛ»)
• Тип присоединения: винтовые зажимы для проводов
• Конструктивное исполнение: для внутренней установки в распределительный щит
• Категория применения: AC-22A (для управляемых двигателей и аналогичных нагрузок)
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель-разъединитель 1-полюсный 100А ВН-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - вертикальном или горизонтальном. Для подключения используйте одножильные или многожильные провода сечением до 25 мм2. Зажимы рассчитаны на плотное закручивание - не допускайте перегрузки момента затяжки, чтобы не повредить контактные поверхности. Убедитесь, что свободное место в щите позволяет разместить устройство глубиной 73 мм и обеспечивает доступ к рычагу для оперативного переключения.

Безопасность и стандарты

Изделие соответствует требованиям категории применения AC-22A, что гарантирует надёжное отключение токов при запуске и остановке электродвигателей. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляционные материалы, снижая риск возгорания. IP20 защищает от случайного прикосновения к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому применение возможно только внутри герметичных щитов.

Преимущества

• Высокая механическая и электрическая износостойкость - подходит для частого ручного включения/отключения
• Чёткий визуальный индикация состояния: красная рукоятка легко отличима, положение «выкл» явно видно
• Надёжный разрыв цепи благодаря специальным мостиковым контактам - минимизирован риск дугового замыкания
• Совместим с большинством типовых распределительных щитов благодаря стандартному формату DIN-монтажа
• Долгий срок службы: 5 лет гарантии подтверждают качество сборки и материалов

Ограничения применения

• Не предназначена для автоматического отключения - требует ручного воздействия
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Не имеет встроенных сигнализаций, индикаторов или аварийных функций
• Не подходит для цепей постоянного тока - работает только с переменным током 230 В
• Запрещено использовать как основной аппарат защиты от перегрузок или КЗ - необходимо совмещать с автоматическим выключателем или предохранителем

Примеры использования

• Отключение питания насосной группы перед техобслуживанием
• Физическое отсоединение теплового оборудования (электрокотла, ТЭНа) для ремонта
• Разъединение цепи конвейера в цехе для проведения профилактики
• Изоляция осветительной линии при замене светильников
• Работа в качестве секционирующего устройства в распределительных щитах жилых и административных зданий

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное сечение 25 мм2. Использование более толстых проводов может привести к плохому контакту и перегреву.
• При установке в щит с несколькими устройствами соблюдайте минимальный интервал между выключателями - обеспечьте удобный доступ к рычагу.
• Красная рукоятка - сигнал опасности. Обязательно пометьте её этикеткой с указанием отключаемой цепи (например, «Насос ГВС»).
• Не используйте выключатель-разъединитель 1-полюсный 100А ВН-105 для частого включения под нагрузкой свыше 100 А - это сократит срок службы контактов.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - наличие окисления или подгорания требует замены.
