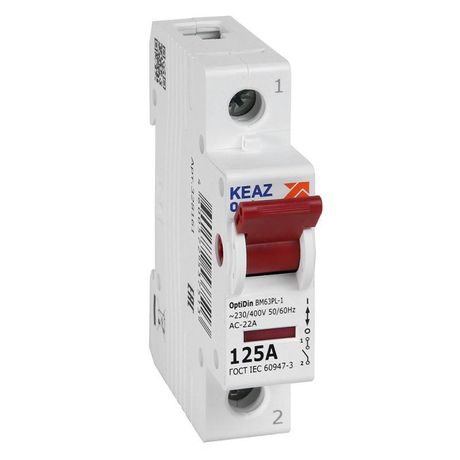

Выключатель нагрузки модульный OptiDin BM63PL-1125-УХЛ3 (BM63PL) | 328161 КЭАЗ

Выключатель нагрузки модульный 1П 125А 400В BM63PL-1125-УХЛ3 (BM63PL, ВМ63PL) от КЭАЗ предназначен для ручного отключения электрической цепи в распределительных щитах, обеспечивая безопасный разрыв нагрузки без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 1П 125А 400В BM63PL-1125-УХЛ3 используется исключительно как устройство для ручного отключения питания в вводно-распределительных щитах. Он не защищает от перегрузок или КЗ - это задача автоматических выключателей. Применяется как главный рубильник для всего жилого помещения, например, для отключения всей квартиры перед ремонтом или обслуживанием. Подходит для установки в щитах с высокой плотностью компоновки благодаря компактному формату.

Технические характеристики

• Тип устройства: выключатель-разъединитель нагрузки (не автоматический)
• Номинальный ток: 125 А
• Число полюсов: 1
• Номинальное напряжение: 230 В переменного тока (AC)
• Максимальное рабочее напряжение: до 400 В (допустимо применение в сетях 400 В между фазами)
• Способ монтажа: на DIN-рейку 35 мм
• Ширина: 1 модуль (17,5 мм)
• Тип рукоятки: рычаг поворотный - удобен для быстрого визуального определения состояния (вкл/выкл)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытого щита

Совместимость и монтаж

Выключатель нагрузки модульный 1П 125А 400В BM63PL-1125-УХЛ3 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в шкафах и щитах, где есть место для одного модуля. Для подключения используйте провода сечением до 35 мм2 (медные) - проверьте зажимы на корпусе. Не допускается монтаж вне закрытых щитов из-за низкой степени защиты IP20. Работает в составе систем с другими элементами серии OptiDin BM63 - все контакты и крепления стандартизированы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Конструкция обеспечивает четкий видимый разрыв цепи - важное условие безопасности при работах на оборудовании. Наличие механической блокировки от случайного включения не предусмотрено - оператор должен соблюдать правила ЛЭ и использовать замки/пломбы при необходимости.

Преимущества

• Надежный разрыв цепи - контактная группа рассчитана на частые коммутации при максимальном токе 125 А
• Компактность - занимает всего один модуль, экономит место в щите
• Ярко выраженный визуальный индикатор положения - рычаг легко отличить в темноте или при плохом освещении
• Произведён в России (КЭАЗ) - гарантия качества сборки и долгий срок службы в условиях российских климатических норм

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не применяется для управления двигателями, насосами или другим оборудованием с частыми пусками - риск дугового износа контактов
• Не устанавливается на открытых площадках, в сырых помещениях, на улице - IP20 не защищает от влаги и пыли
• Не рекомендован для постоянного регулярного включения/выключения более 10–15 раз в день - предназначены для редких операций (например, раз в неделю)

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий отключающий аппарат для всей системы освещения и розеток в частном доме
• Рубильник для отключения питания перед плановым техобслуживанием щита
• Дополнительный разъединитель перед счетчиком в случае отсутствия встроенного отключения

Практические советы

• Перед установкой убедитесь, что номинальный ток вашей сети не превышает 125 А - иначе возможен перегрев и выход из строя
• Подключайте провода строго в соответствии с маркировкой входа/выхода - неверная полярность не влияет на работу, но нарушает принципы безопасной схемы
• При использовании в качестве главного отключающего аппарата - обязательно сочетайте с автоматическими выключателями на ответвленных линиях
• Проверяйте состояние контактов раз в год - особенно при работе в среде с повышенной запылённостью даже внутри щита
• При замене старого автомата на этот выключатель - помните: он не защитит от скачков тока, поэтому нужна дополнительная защита
