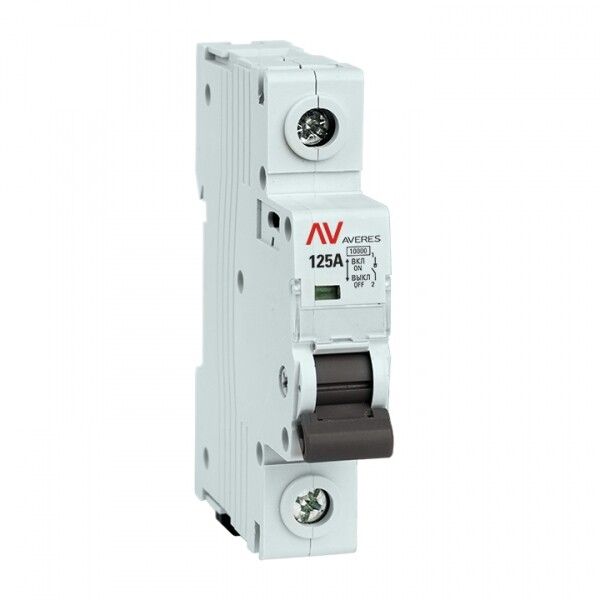

Выключатель нагрузки AVN AVERES 1P 125А 10кА EKF avn-1-125-av

Выключатель нагрузки 1 полюс 125 Ампер AVN от бренда EKF (артикул avn-1-125-av) - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей с нагрузкой до 125 А. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель нагрузки AVN используется для ручного управления электрическими цепями переменного тока. Он предназначен для частых оперативных отключений и включений, когда требуется физическое разъединение цепи - например, при обслуживании оборудования или аварийной остановке. Применяется в системах с активными (нагреватели, освещение) и индуктивными нагрузками (электродвигатели), если они уже защищены автоматическими выключателями или предохранителями. Не является устройством защиты от КЗ - только коммутация.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях бытового и промышленного типа
• Отключающая способность при КЗ: 10 кА - способен выдерживать кратковременный ток короткого замыкания до этого значения, но не отключает его самостоятельно
• Количество полюсов: 1 - размыкает только один проводник (обычно фазу)
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным инструментом, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 1 модуль - занимает минимальное место в щите
• Глубина монтажа: 50 мм - необходимый зазор за щитом для правильной установки
• Рукоятка: стационарная - не имеет функции блокировки, просто фиксируется в положении ON/OFF
• Количество НО контактов: 1 - один нормально открытый контакт для сигнализации состояния (если подключен внешний контроллер)
• Максимальная мощность лампы: 230 Вт - ограничение для индуктивной нагрузки в виде ламп накаливания; не рекомендуется использовать для светодиодных или энергосберегающих ламп без проверки совместимости

Совместимость и монтаж

Выключатель AVN совместим со всеми стандартными DIN-рейками (EN 60715). Устанавливается в щитах с достаточным свободным местом - глубина монтажа составляет 50 мм, поэтому важно убедиться, что за рейкой есть пространство для корпуса. Для подключения используются винтовые зажимы: вход и выход - на верхней и нижней клеммах соответственно. Максимальное сечение жилы - 25 мм2 (по стандарту GOST). Не требует специальных инструментов, достаточно отвертки. После монтажа проверьте надёжность затяжки клемм - слабый контакт вызывает нагрев при токе 125 А.

Безопасность и стандарты

Выключатель нагрузки AVN соответствует требованиям ГОСТ Р 50030.3-2012, который эквивалентен международному стандарту IEC 60947-3. Это гарантирует соответствие безопасности, долговечности и испытаниям на износ. Однако он не заменяет автоматический выключатель - не обеспечивает защиту от перегрузки или короткого замыкания. Обязательно используйте его в паре с защитным устройством (например, автоматом на 125 А).

Преимущества

• Простая и надёжная механическая конструкция - мало подвижных деталей, высокая долговечность
• Узкий форм-фактор (1 модуль) позволяет экономить место в щите
• Чёткое визуальное определение положения (ON/OFF) - удобно для персонала
• Поддержка работы с индуктивными нагрузками - подходит для двигателей, трансформаторов
• Совместим с продуктами серии Averes от EKF - легко дополнять щит однотипными элементами

Ограничения применения

• Не предназначен для защиты от КЗ - обязательно нужен автоматический выключатель перед этим устройством
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в пыльных условиях без дополнительной защиты
• Не работает с постоянным током (DC) - только переменный ток 230 В
• Нельзя применять для частотного регулирования или импульсных нагрузок - только статические и медленно меняющиеся режимы
• Максимальная мощность ламп 230 Вт - не подходит для современных LED-систем без учёта пусковых токов

Примеры использования

• Отключение питания насоса в системе водоснабжения перед ремонтом
• Ручное управление питанием конвейера на производстве
• Отсоединение теплового аппарата (печи, сушилки) для планового техобслуживания
• Коммутирование маломощных двигателей (до 125 А) после автомата защиты
• Локальный выключатель для группы светильников в помещении, где установлен автомат на 16–20 А

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен именно ручной разрыв цепи, а не автоматическая защита
• Проверяйте посадочные размеры: если ваш щит имеет ограниченную глубину - убедитесь, что 50 мм хватает
• Не используйте его как единственный коммутационный аппарат - всегда сочетайте с автоматическим выключателем подходящего номинала
• При подключении двигателей учитывайте пусковые токи - они могут достигать 5–7× от номинала, но выключатель AVN рассчитан на такие кратковременные перегрузки
• Если планируете подключение сигнализации состояния (ON/OFF), используйте имеющийся НО контакт - он подходит для подачи сигнала на PLC или индикацию
• При замене старого устройства - сравнивайте тип клемм и сечение провода, чтобы не менять всю проводку
