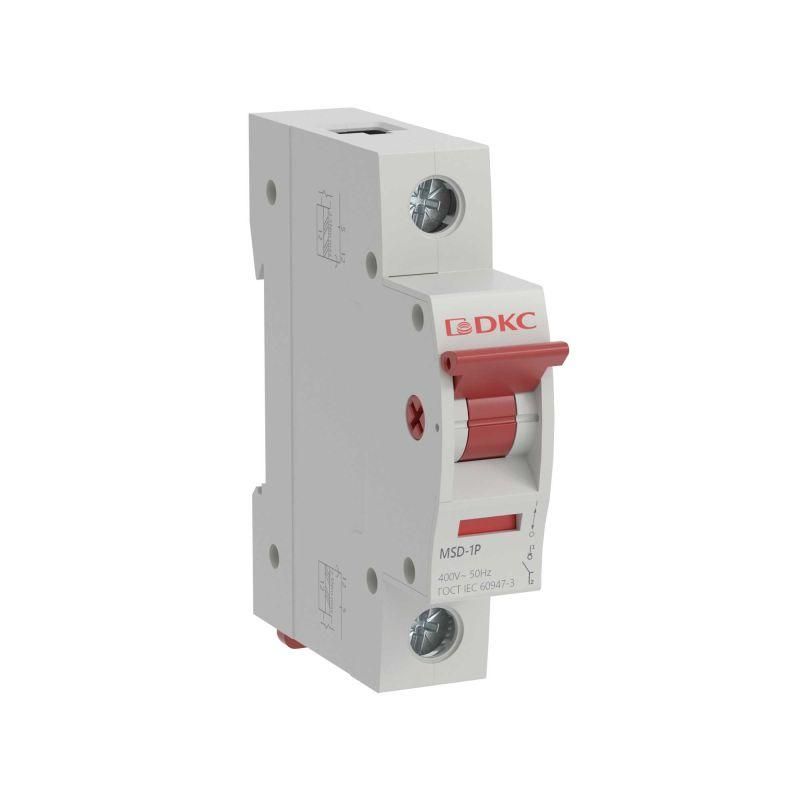

Выключатель нагрузки модульный YON max MSD 1п 63A | MSD-1P63 DKC ДКС

Выключатель нагрузки модульный однополюсный 63А MSD (артикул msd-1p63) от бренда DKC предназначен для безопасного включения и отключения электрических цепей в условиях нормальной эксплуатации. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Выключатель нагрузки модульный однополюсный 63А MSD используется для ручного управления питанием однофазных потребителей. Он обеспечивает надёжную коммутацию тока в штатном режиме - например, при обслуживании оборудования, ремонте или аварийном отключении. Подходит для защиты цепей освещения, бытовой техники, насосов, маломощных двигателей и других устройств до 63 А.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 230 В - рассчитан на работу в сетях переменного тока 220–240 В
• Количество полюсов: 1 - управляет одной фазой, подходит для однофазных цепей
• Способ монтажа: DIN-рейка - легко фиксируется на стандартной рейке шириной 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Вид рукоятки: рычаг перекидной - позволяет четко определить положение «Вкл/Выкл» визуально
• Цвет рычага: белый - контрастный, удобен для быстрого распознавания состояния
• Количество НО контактов: 1 - один нормально замкнутый контакт, функция исключительно коммутационная

Совместимость и монтаж

Выключатель нагрузки модульный однополюсный 63А MSD совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть корпус на рейке и подключить провода к верхним и нижним зажимам. Максимальное сечение провода - до 25 мм2 (медный). Перед подключением обязательно отключите питание. Клеммы затягиваются отверткой - момент затяжки не требует специального инструмента.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 для аппаратов управления нагрузкой. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изоляции и расположению контактов внутри корпуса. IP20 обеспечивает базовую защиту от внешних воздействий, но не предназначено для установки во влажных помещениях или на улице.

Преимущества

• Чёткая визуальная индикация положения рычага - легко отличить включенное состояние от выключенного
• Механизм с фиксированными позициями - исключает случайное переключение
• Изготовлен из самозатухающего пластика - повышена пожаробезопасность
• Подходит для серий YON max - гарантирует совместимость с другими компонентами этой линейки

Ограничения применения

• Не предназначен для автоматического отключения при перегрузках или коротких замыканиях - требуется дополнительная защита (например, автоматический выключатель)
• IP20 не допускает использование в помещениях с высокой влажностью, на улице или в пыльных средах
• Не работает как рубильник для частых операций свыше 1000 раз в год - рекомендовано применение в редком управлении
• Только однополюсный - нельзя использовать для отключения нулевого провода или трёхфазных систем

Примеры использования

• Отключение питания группы светильников перед заменой ламп
• Ручное управление насосом в системе водоснабжения
• Обесточивание конвейера при техническом обслуживании
• Переключение нагрузки в распределительном щите квартиры или офиса

Практические советы

• Выбирая выключатель нагрузки модульный однополюсный 63А MSD, проверьте соответствие номинального тока вашей нагрузке - не превышайте 63 А
• Не используйте его вместо автомата: он не имеет тепловой или электромагнитной защиты
• При сборке щита располагайте его рядом с другими элементами серии YON max - так проще соблюдать цветовое и функциональное единство
• Если нужна защита от воды или пыли - выбирайте модели с IP65/IP67; этот вариант подходит только для сухих помещений
• Регулярно проверяйте плотность контакта проводов - ослабление может вызвать нагрев и выход из строя
