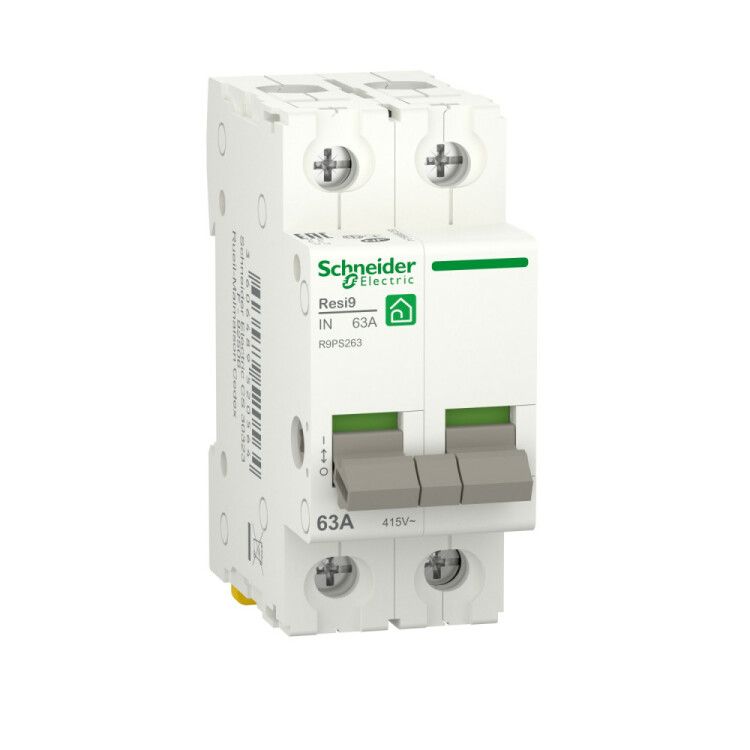

Выключатель нагрузки (мод. рубильник) 63А 2P RESI9 | R9PS263 Schneider Electric APC

Выключатель нагрузки 2P 63А RESI9 от Schneider Electric - надёжное устройство для ручного отключения электрической цепи под нагрузкой. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектах. Артикул r9ps263 соответствует серии RESI9.

Назначение и область применения

Выключатель нагрузки 2P 63А RESI9 предназначен для безопасного ручного отключения электрической цепи при рабочей нагрузке - то есть когда через него проходит ток. Он не защищает от перегрузок или коротких замыканий, поэтому используется совместно с автоматическими выключателями или предохранителями. Применяется в распределительных щитах для управления группами потребителей: освещением, розетками, нагревательными приборами, маломощными двигателями.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 415 В переменного тока - рассчитан на трёхфазные сети с линейным напряжением до 415 В;
• Количество полюсов: 2 - размыкает два фазных провода одновременно, подходит для однофазных цепей с двумя проводниками или двухполюсных участков трёхфазных систем;
• Отключающая способность при КЗ: 6 кА - способен выдерживать кратковременные токи короткого замыкания до 6000 А без разрушения (но не отключает их автоматически);
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов размером более 12,5 мм, но не защищён от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартная система крепления для промышленных и бытовых щитов;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину, что позволяет компактно размещать в щите;
• Глубина монтажа: 44 мм - требует свободного пространства за рейкой для правильной установки;
• Рукоятка: рычаг перекидной - обеспечивает чёткую визуализацию положения «вкл/выкл» и удобную операцию даже в перчатках;
• Количество нормально открытых (НО) контактов: 2 - контактная группа работает только как разъединитель, без дополнительных вспомогательных контактов;
• Цвет корпуса: белый - сочетается с другими изделиями серии RESI9.

Совместимость и монтаж

Выключатель нагрузки 2P 63А RESI9 устанавливается на стандартную DIN-рейку типа EN 60715. Для монтажа требуется минимум 44 мм глубины внутри щита. Подключение осуществляется к верхним и нижним зажимам - вход и выход можно менять местами, так как устройство не имеет полярности. Совместим со всеми кабелями сечением до 25 мм2 (медные) и 16 мм2 (алюминиевые). Не рекомендуется использовать в условиях повышенной влажности, запылённости или на улице из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-3 для выключателей нагрузки. Произведено компанией Schneider Electric, соблюдающей требования безопасности и качества ISO 9001. Устройство не предназначено для частого включения/отключения под нагрузкой - допустимо до 1000 циклов в год. Частые коммутации снижают срок службы контактов.

Преимущества

• Чёткая визуальная индикация состояния благодаря перекидной рукоятке - легко определить, включен ли прибор;
• Компактная форма (2 модуля) экономит место в щите;
• Надёжные медные контакты обеспечивают минимальное тепловое воздействие при работе на номинальном токе;
• Совместимость с всей серией RESI9 - можно комбинировать с автоматами, УЗО и другим оборудованием одного бренда;
• Легкий монтаж и обслуживание - не требует специальных инструментов.

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузке или КЗ, обязательно нужен автоматический выключатель перед этим устройством;
• IP20 - нельзя применять во влажных помещениях, на улице, в цехах с высокой запылённостью;
• Не предназначен для частого включения/отключения - больше 1–2 раз в день снизит долговечность;
• Подходит только для AC-цепей - не работает с постоянным током (DC);
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление.

Примеры использования

• Отключение группы розеток в офисе перед плановым обслуживанием;
• Изолирование цепи освещения в торговом помещении для ремонта;
• Разрыв питания насоса или вентилятора в щите с автоматическим выключателем;
• Обеспечение видимого разрыва в соответствии с требованиями ПУЭ при проведении работ по техобслуживанию.

Практические советы

• Выбирая выключатель нагрузки 2P 63А RESI9, проверьте, чтобы номинальный ток вашего оборудования не превышал 63 А - лучше иметь запас 10–20 %;
• При сборке щита используйте маркировочные этикетки - особенно важно пометить этот выключатель, ведь он не имеет автоматического отключения;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса;
• Если вам нужны вспомогательные контакты или защита от КЗ - выбирайте другой тип устройства, например, автоматический выключатель;
• Для условий с возможным попаданием влаги или пыли - рассмотрите модели с IP65 или выше, хотя они будут дороже и крупнее.
