Электротехник ПВР00-160/3-20 УХЛ3 без д/г камер габарит предохранителей 160А 3 полюса IP20 предохранитель-выключатель-разъединитель | ET514692

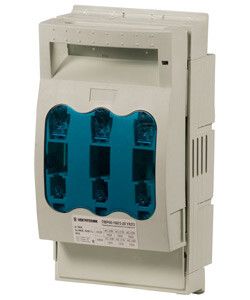

Предохранитель-выключатель-разъединитель ПВР00-160/3-20 УХЛ3 без дугогасительной камеры - устройство для ручного управления нагрузкой, защиты цепей от коротких замыканий и перегрузок. Бренд Электротехник предлагает эту модель с номинальным током 160 А и степенью защиты IP20, подходящую для установки на монтажные элементы в распределительных щитах.

Назначение и область применения

ПВР00-160/3-20 УХЛ3 сочетает функции выключателя, разъединителя и предохранителя. Он позволяет вручную включать и отключать электрическую цепь, обеспечивать видимый разрыв цепи для безопасного обслуживания и защищать оборудование от аварийных токов. Применяется в силовых цепях переменного тока 50–60 Гц с напряжением до 500 В. Подходит для установки в щитах на производстве, в системах автоматизации, на насосных станциях, конвейерах и других объектах с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Максимальное рабочее напряжение: 500 В
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип рукоятки: рычажная - удобна для быстрого включения/отключения даже в перчатках
• Способ монтажа: на DIN-рейку или другие монтажные элементы
• Габарит предохранителей: 00 - совместим с предохранителями типа 00 (например, ПН-2, ПКН-2)
• Отсутствие дугогасительной камеры - устройство не рассчитано на частые коммутации под нагрузкой
• Количество нормально открытых (НО) и нормально закрытых (НЗ) контактов: 0 - сигналы не передаются, только управление питанием

Совместимость и монтаж

ПВР00-160/3-20 УХЛ3 монтируется на стандартные монтажные элементы, в том числе на DIN-рейку шириной 35 мм. Для работы требуется установка предохранителей габарита 00 - они должны соответствовать типу ПН-2 или аналогичному. Клеммы устройства рассчитаны на медные шины или кабели сечением до 50 мм2. Перед монтажом проверьте соответствие сечения кабеля и допустимой температуры окружающей среды. Устройство не имеет зажимов для внешних проводов - все соединения выполняются через клеммы на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международным стандартам IEC 60947-3 для аппаратов коммутации. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги - применение возможно только внутри закрытых щитов. Отсутствие дугогасительной камеры делает его непригодным для частых включений под нагрузкой - это снижает риск возгорания при правильном использовании.

Преимущества

• Объединяет три функции в одном устройстве - экономит место в щите
• Рычажная рукоятка обеспечивает надежное фиксированное положение “вкл” / “выкл”
• Изготовлен из качественных изоляционных материалов - повышена долговечность
• Поддерживает предохранители габарита 00 - легко заменить при пробое
• Низкая стоимость по сравнению с автоматическими выключателями аналогичной мощности

Ограничения применения

• Не предназначен для частых включений/выключений под нагрузкой - возможен износ контактов
• Отсутствует дугогасительная камера - нельзя использовать для коммутации двигателей или сварочных установок без предварительного отключения
• Защита IP20 запрещает установку во влажных, пыльных или наружных условиях
• Не имеет сигнализирующих контактов - невозможно удалённо контролировать состояние аппарата
• Не подходит для цепей выше 500 В - максимальное напряжение строго ограничено

Примеры использования

• Главный рубильник для питания группы станков в цехе
• Разъединитель перед преобразователем частоты для ремонта
• Автоматический выключатель заменён на ПВР00-160/3-20 УХЛ3 там, где не нужна тепловая защита, но важен визуальный разрыв
• Щит освещения в помещении с постоянной нагрузкой и редким отключением

Практические советы

• Выбирайте предохранители габарита 00 с времязадержкой (например, gG) для защиты от кратковременных перегрузок
• Перед заменой предохранителя всегда отключайте ПВР00-160/3-20 УХЛ3 - даже при отключенном оборудовании есть опасность напряжения на входе
• Проверяйте плотность затяжки клемм после первого включения - термические циклы могут вызвать ослабление
• Не используйте устройство в качестве основного автомата для двигателей - применяйте только с предварительно отключёнными нагрузками
• При необходимости частой коммутации - выбирайте автоматический выключатель с дугогасительной камерой
