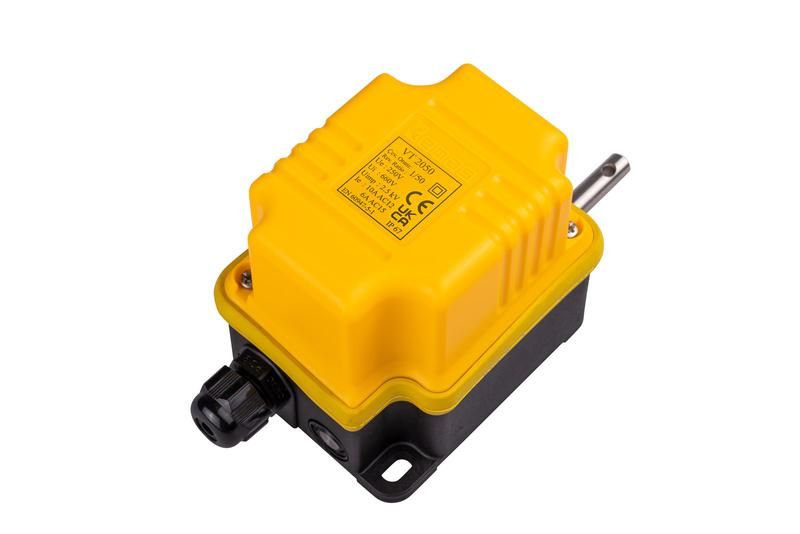

Выключатель поворотный концевой IP67 2 переключателя 1/50 EMAS VT2050

Выключатель концевой поворотный EMAS VT2050 - устройство для фиксированного определения положения механических узлов в условиях запыленности и влаги. Подходит для автоматизированных линий, где требуется надежная коммутация при срабатывании на крайние позиции.

Назначение и область применения

Выключатель концевой поворотный EMAS VT2050 используется для контроля оконечных положений движущихся частей оборудования. Он срабатывает при контакте с толкателем, который поворачивается на угол до 90°, замыкая или размыкая электрическую цепь. Применяется там, где важна точность и долговечность: на конвейерах, шлюзах, лифтах, станках с ЧПУ, системах перемещения грузов.

Технические характеристики

• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду до 1 метра на 30 минут;
• Количество переключателей: два независимых - позволяют одновременно контролировать две функции (например, останов и сигнал);
• Максимальный ток: 5 А при напряжении до 250 В переменного тока;
• Рабочий температурный диапазон: от -25C до +80C;
• Механический ресурс: более 1 млн циклов срабатывания;
• Тип контактов: нормально разомкнутые (NO) и нормально замкнутые (NC) - можно выбрать нужную логику управления;
• Поворотный рычаг: регулируемый угол, обеспечивает точное позиционирование;
• Крепление: через резьбовое отверстие M14x1,5.

Совместимость и монтаж

Выключатель EMAS VT2050 совместим со всеми типами механизмов, имеющими контактную поверхность, способную воздействовать на поворотный ролик. Для установки используйте стандартное отверстие диаметром 14 мм. Убедитесь, что ось рычага расположена перпендикулярно направлению движения детали - это исключает боковые нагрузки и продлевает срок службы. Кабельный ввод выполнен с герметичной муфтой - провода выводятся вниз или в сторону, в зависимости от компоновки.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-5-1 для концевых выключателей. Сертифицирован для работы в промышленных зонах класса опасности II. Нет открытых токоведущих частей - безопасен при обслуживании даже при включенном оборудовании.

Преимущества

• Два переключателя в одном корпусе снижают количество точек монтажа и уменьшают риск отказа;
• Защита IP67 позволяет использовать в агрессивных средах - на пищевых линиях, в металлургии, на открытых площадках;
• Поворотный механизм менее подвержен износу по сравнению с кнопочными аналогами;
• Герметичная конструкция предотвращает попадание масла, воды и металлической стружки внутрь;
• Не требует внешнего питания - работает как пассивный элемент управления.

Ограничения применения

• Не предназначен для частого срабатывания выше 120 циклов в минуту - возможен перегрев контактов;
• Не рекомендуется применять в средах с постоянным давлением воды (например, под водой) - IP67 не означает герметичность под давлением;
• Запрещено использовать с силовыми цепями свыше 5 А - требуется использование промежуточного реле;
• Поворотный рычаг не рассчитан на ударные нагрузки - при столкновении с жесткими поверхностями возможен выход из строя механизма.

Примеры использования

• На конвейере: фиксирует достижение лентой крайней точки перед остановкой;
• На дверях шлюза: один переключатель сигнализирует о закрытии, второй - о блокировке;
• На подъемнике: определяет верхнее и нижнее положение кабины;
• На станке: контролирует возврат инструмента в начальную позицию после обработки.

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен легко поворачиваться без усилия;
• Используйте кабели с повышенной гибкостью и термостойкой изоляцией - особенно при высоких температурах;
• При монтаже в местах с вибрацией закрепите кабель хомутиком на расстоянии 10–15 см от корпуса - это снимет нагрузку на вход;
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками;
• EMAS VT2050 не имеет встроенного индикатора состояния - для диагностики используйте внешний световой модуль или PLC-сигнал.
