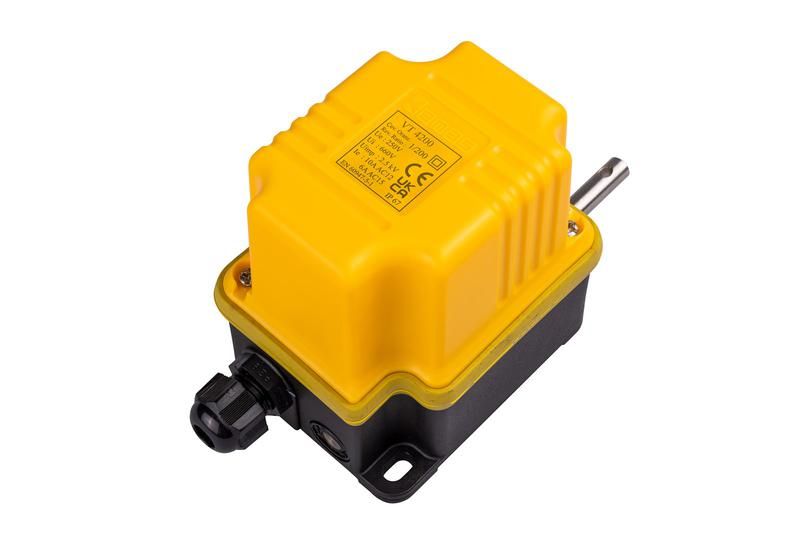

Выключатель поворотный концевой IP67 4 переключателя 1/200 EMAS VT4200

Выключатель концевой поворотный EMAS VT4200 - устройство для фиксации положения механизмов в автоматизированных системах, устойчивое к пыли и воде благодаря защите IP67. Подходит для установки на станках, транспортерах и других устройствах с механическими перемещениями.

Назначение и область применения

Выключатель концевой поворотный EMAS VT4200 используется для определения крайних положений движущихся частей оборудования. Когда объект достигает заданной точки, рычаг выключателя срабатывает, замыкая или размыкая электрическую цепь. Это позволяет контролировать работу машин: останавливать движения, переключать направления, запускать сигналы.

Часто применяется на конвейерах, лифтах, шлюзах, прессах, роботизированных манипуляторах и другом оборудовании с вращением или линейным перемещением.

Технические характеристики

• Тип: поворотный концевой выключатель
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра
• Количество контактов: 4 переключателя - два нормально замкнутых (NC) и два нормально разомкнутых (NO), что позволяет реализовать сложную логику управления
• Максимальная коммутационная способность: 1/200 - указывает на допустимый ток: до 1 А при напряжении 200 В переменного тока (AC) или аналогичные значения для постоянного тока (DC)
• Рабочий угол поворота: около 90° - достаточен для надежного срабатывания при малом ходе рычага
• Материал корпуса: прочный термостойкий пластик, устойчивый к воздействию масла, бензина и агрессивных сред

Совместимость и монтаж

Выключатель EMAS VT4200 крепится через резьбовое отверстие M18. Для установки требуется предварительно просверленное отверстие соответствующего диаметра. Кабельный вход имеет резьбу G1/2" - совместим со стандартными кабельными вводами. Установка возможна в любом положении: вертикальном, горизонтальном, перевёрнутом.

Подключение осуществляется к клеммам внутри корпуса. Все четыре переключателя имеют отдельные выводы - важно проверить схему перед монтажом, чтобы избежать путаницы между NC и NO контактами.

Безопасность и стандарты

Выключатель концевой поворотный EMAS VT4200 соответствует требованиям безопасности для промышленного оборудования. Хотя явных сертификатов в данных нет, конструкция выполнена в соответствии с типовыми стандартами IEC 60947-5-1 для концевых выключателей. Герметизация IP67 обеспечивает безопасную работу в условиях повышенной влажности, пыли и мытья водой (например, на пищевых производствах).

Преимущества

• Четыре независимых переключателя позволяют использовать один прибор вместо нескольких - экономит место и снижает количество точек подключения
• Защита IP67 делает выключатель EMAS VT4200 пригодным для работы в агрессивных средах - на открытых площадках, в цехах с мойкой, в зонах с высокой запылённостью
• Ударопрочный корпус и долговечные механизмы обеспечивают срок службы более 1 млн циклов
• Поворотный рычаг легко регулируется - можно менять угол срабатывания без инструментов

Ограничения применения

• Не предназначен для работы при температуре ниже -25C - материал становится хрупким, риск трещин
• Максимальный ток 1 А - нельзя применять для прямого управления мощными двигателями; требуются промежуточные реле
• Нет встроенной подсветки - невозможно визуально определить состояние переключателя в темноте
• Не рекомендован для частого ручного включения/выключения - рассчитан на механическое срабатывание от внешнего элемента

Примеры использования

• На конвейере: фиксирует достижение грузом конечной позиции - отключает двигатель после завершения цикла
• В дверях шлюза: срабатывает при полном закрытии - даёт сигнал системе начать процесс герметизации
• На станке с поворотным столом: регистрирует углы 0° и 90° - управляет последовательностью операций
• В автопогрузчике: определяет нижнее и верхнее положение платформы - предотвращает перегрузку гидравлики

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно касался детали - не должно быть люфта или слишком жесткого контакта
• Используйте кабели с усиленной изоляцией и кабельные вводы с уплотнителем - сохранят герметичность IP67
• При монтаже в местах с вибрацией закрепите провода хомутиками, чтобы нагрузка не передавалась на клеммы
• Обязательно протестируйте срабатывание всех четырёх переключателей до запуска системы - особенно если используются NC и NO одновременно
• Запомните: EMAS VT4200 - это не кнопка. Он работает только при механическом воздействии. Нельзя вручную нажимать рычаг часто - это сокращает срок службы.
