Выключатель поворотный концевой IP67 3 переключателя 1/100 угол срабатывания 20град. EMAS VT3100

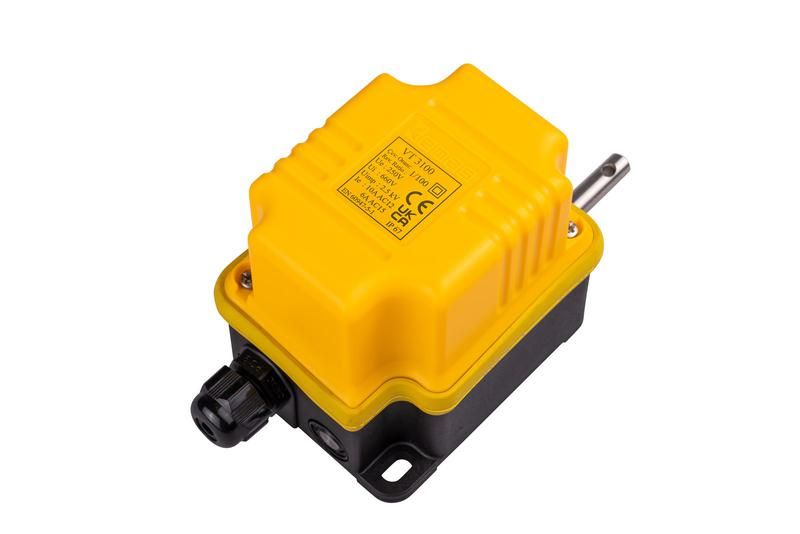

Выключатель концевой поворотный EMAS VT3100 - устройство для фиксированного определения положения механизмов в автоматизированных системах. Подходит для условий с высокой запыленностью и влажностью благодаря защите IP67.

Назначение и область применения

Выключатель концевой поворотный EMAS VT3100 используется для сигнализации достижения предельного положения движущихся частей оборудования. Он реагирует на механический контакт с роликом или рычагом, который поворачивает корпус выключателя на 20 градусов. Это активирует три внутренних переключателя, передающие сигнал в управляющую систему.

Области применения: конвейеры, станки с ЧПУ, лифты, шлюзы, системы транспортировки материалов, где требуется надежная фиксация крайнего положения даже в сложных условиях.

Технические характеристики

• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут;
• Угол срабатывания: 20° - минимальный поворот корпуса для активации контактов;
• Число переключателей: 3 - два нормально замкнутых (NC) и один нормально разомкнутый (NO);
• Максимальный угол поворота: 1/100 оборота (3,6°) - обеспечивает точную реакцию без избыточного хода;
• Материал корпуса: прочный пластик с металлическими элементами для крепления;
• Рабочая температура: от -25C до +80C;
• Электрическая нагрузка: до 5 А / 250 В переменного тока.

Совместимость и монтаж

Выключатель EMAS VT3100 монтируется на раму или стойку механизма через два крепежных отверстия. Для работы необходим роликовый или плоский рычаг, воздействующий на поворотный кулачок. Учитывайте посадочный диаметр - он соответствует стандартным кронштейнам для аналогичных концевиков.

Подключение осуществляется через клеммную колодку с зажимами для проводов сечением до 2,5 мм2. Перед установкой проверьте направление действия рычага - поворот должен происходить точно на 20°, чтобы избежать преждевременного или задержанного срабатывания.

Безопасность и стандарты

Выключатель концевой поворотный EMAS VT3100 соответствует требованиям IEC 60947-5-1 для коммутирующих устройств управления. Применяется в системах, требующих повышенной отказоустойчивости. Наличие IP67 позволяет использовать его в пищевой, химической и металлургической промышленности без дополнительных кожухов.

Преимущества

• Три независимых переключателя позволяют одновременно контролировать несколько функций - например, остановку, включение световой сигнализации и блокировку;
• Минимальный угол срабатывания (20°) снижает риск ложных срабатываний при вибрациях;
• Герметичная конструкция исключает попадание грязи, воды и масла внутрь устройства;
• Долгий срок службы благодаря механической износостойкости контактов и отсутствию микросхем.

Ограничения применения

• Не предназначен для частых циклов более 120 в минуту - возможен быстрый износ контактов;
• Не работает без механического воздействия - нельзя применять как бесконтактный датчик;
• Запрещено использовать в средах со взрывоопасными газами - нет взрывозащиты Ex;
• Поворотный механизм чувствителен к боковым усилиям - не допускаются перекосы при установке рычага.

Примеры использования

• На конвейере: фиксирует окончание движения платформы в конце линии - отключает двигатель и включает аварийную сигнализацию;
• На станке: сигнализирует о достижении инструментом верхней точки - прекращает подъем и переводит систему в режим ожидания;
• В шлюзе: регистрирует закрытие двери - разрешает запуск насоса только после полного закрытия;
• На погрузчике: определяет положение подъёмной платформы - предотвращает дальнейший подъем при максимальном уровне.

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен легко поворачивать корпус на 20° без заеданий;
• Избегайте жесткого крепления рычага - используйте компенсационные муфты, если есть вибрации;
• При многократных циклах рекомендуется периодически осматривать контакты на наличие нагара;
• Для внешней защиты от ударов можно установить пластиковые крышки, но не затягивайте их плотно - они не должны препятствовать повороту;
• EMAS VT3100 совместим с большинством PLC и реле контроля, но убедитесь, что входные цепи рассчитаны на 5 А постоянного или переменного тока.
