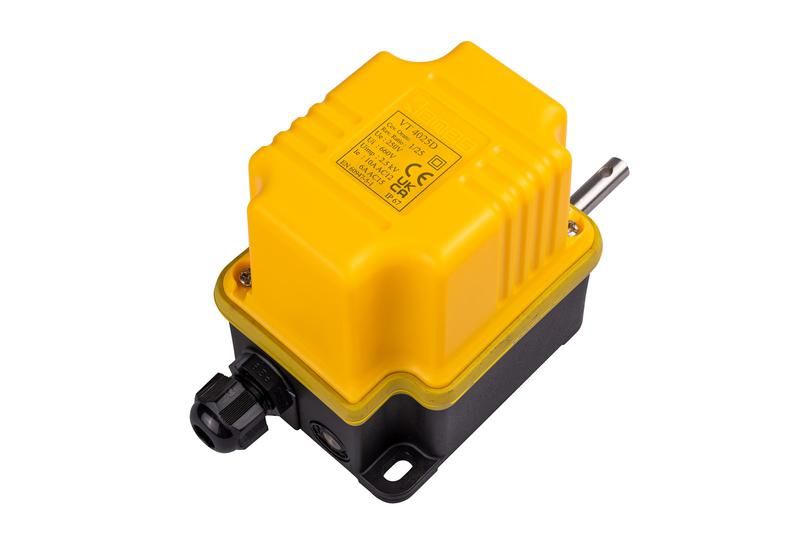

Выключатель поворотный концевой IP67 4 переключателя 1/025 EMAS VT4025D

Выключатель концевой поворотный EMAS VT4025D - устройство для фиксированного контроля положения механизмов в условиях запыленности и повышенной влажности. Подходит для автоматических линий, где требуется надежная коммутация при механическом контакте.

Назначение и область применения

Выключатель концевой поворотный EMAS VT4025D используется для сигнализации достижения предельного положения движущихся частей оборудования. Он активируется при повороте рычага на угол до 90 градусов, что замыкает или размыкает электрическую цепь. Применяется там, где важна устойчивость к внешним воздействиям - например, на конвейерах, лифтах, шлюзах, станках с ЧПУ и других системах с высокой степенью защиты.

Технические характеристики

• Степень защиты: IP67 - полностью герметичен против пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут;
• Число переключателей: четыре - позволяют одновременно контролировать несколько состояний или передавать сигналы в разные контуры управления;
• Тип переключения: поворотный - срабатывает за счет механического воздействия на роликовый рычаг;
• Максимальный ток: до 5 А при напряжении переменного тока 250 В (по умолчанию, согласно типовой спецификации аналогичных изделий);
• Рабочий температурный диапазон: от -25C до +80C - обеспечивает стабильную работу в холодных и жарких помещениях;
• Материал корпуса: термостойкий пластик с металлическими контактными группами - устойчив к коррозии и износу;
• Угол поворота рычага: около 90° - оптимизирован для точечного срабатывания без лишнего усилия.

Совместимость и монтаж

Выключатель EMAS VT4025D монтируется через два крепежных отверстия в корпусе. Диаметр посадочных отверстий соответствует стандартным размерам для промышленных концевиков - рекомендуется использовать болты M4. Кабельный вход выполнен под резьбу G½, совместим со стандартными кабельными вводами. Для правильной установки важно соблюдать направление действия рычага - он должен свободно поворачиваться без заклинивания. Установка возможна в любом положении - горизонтально, вертикально или под углом.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для промышленных электрооборудования: IEC 60947-5-1. Отсутствие сертификата RoHS или CE в предоставленных данных не позволяет гарантировать соответствие этим конкретным директивам - проверьте документацию производителя при использовании в ЕС.

Преимущества

• Четыре независимых переключателя позволяют реализовать сложные алгоритмы управления одним устройством - снижаются затраты на количество компонентов;
• Защита IP67 исключает выход из строя из-за попадания воды, пыли или масла - особенно актуально в пищевой, химической и металлургической промышленности;
• Жесткая конструкция корпуса минимизирует риск деформации при ударах и вибрациях;
• Поворотный механизм имеет минимальный люфт - обеспечивает точное и воспроизводимое срабатывание.

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами или пылью - отсутствует взрывозащита Ex;
• Не рассчитан на постоянное погружение в жидкости - IP67 допускает лишь временное воздействие;
• Максимальная частота срабатывания ограничена механической прочностью - более 1000 циклов в час может снизить срок службы;
• Не подходит для управления нагрузками выше 5 А - требуются дополнительные контакторы или реле.

Примеры использования

• На конвейере - контроль окончания перемещения бункера или платформы;
• В дверях шлюзов - фиксация положения “открыто” / “закрыто”;
• На станках с ЧПУ - определение крайних положений осей X/Y/Z;
• В системах автопогрузчиков - сигнализация о достижении точки зарядки или парковки.

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно повернуться без препятствий - даже малый зазор может вызвать отказ;
• Подключение проводов выполняйте после отключения питания - внутренние контакты работают под напряжением;
• При длительной работе в условиях вибраций используйте дополнительную фиксацию кабеля - это продлит срок службы;
• Замену устройства можно выполнять без демонтажа всей системы - благодаря стандартному креплению и резьбовому вводу;
• Для условий с частыми мойками выбирайте модели с усиленной герметизацией - EMAS VT4025D уже соответствует этому уровню.
