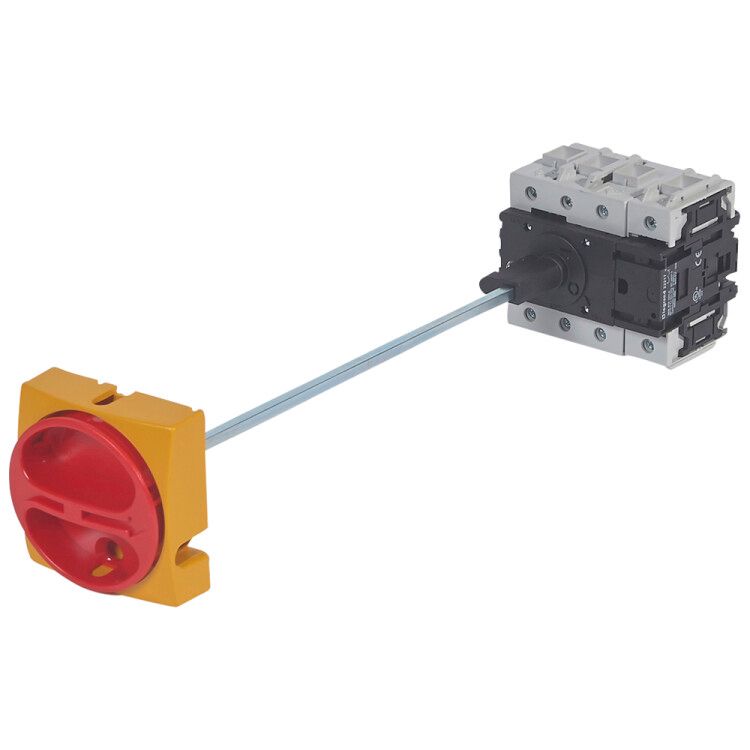

Выключатель-разъединитель накладной с выносной рукояткой 4 полюса 100 А с зажимом нейтрали слева от Legrand Euro - устройство для безопасного отключения электроцепи в распределительных щитах, где требуется физическое разрывание цепи и удобное управление издалека. Артикул 022157 подходит для установки на стену или пол, особенно там, где важна надёжная изоляция и контроль доступа.

Назначение и область применения

Этот выключатель-разъединитель используется для ручного отключения питания в цепях переменного тока до 690 В. Он обеспечивает чёткий визуальный разрыв цепи - необходимый для проведения техобслуживания, ремонта или аварийного отключения. Подходит для промышленных объектов: станков, насосных систем, конвейеров, воздушных компрессоров и других нагрузок до 30 кВт при 400 В. Устройство применяется в щитах, где требуется соблюдение требований безопасности по ГОСТ Р 50030.3.

Технические характеристики

• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальный ток: 100 А
• Номинальное напряжение: 690 В
• Условный ток короткого замыкания: 10 кА - способен выдерживать кратковременные перегрузки при КЗ
• Мощность при AC-3 (пуск двигателей): 30 кВт при 400 В
• Мощность при AC-23 (нагрузки с постоянным током): 37 кВт при 400 В
• Степень защиты IP2X - предотвращает случайный контакт с токоведущими частями, но не защищает от брызг воды или пыли
• Тип присоединения: винтовые зажимы - подходят для медных проводов сечением до 50 мм2
• Зажим нейтрали расположен слева - упрощает коммутацию при стандартизированной схеме подключения
• Цвет рукоятки: красный - соответствует требованиям к цветовой сигнализации отключения

Совместимость и монтаж

Выключатель-разъединитель накладной с выносной рукояткой 4 полюса 100 А с зажимом нейтрали слева монтируется на поверхность щита или стены без необходимости углубления. Компактная версия позволяет экономить место в ограниченном пространстве. Для монтажа используются предусмотренные крепёжные отверстия. Выносная рукоятка даёт возможность управлять устройством с удалённого места - например, с передней панели шкафа или снаружи помещения. Установка возможна как на стене, так и на полу - подходит для напольных щитов. Присоединение проводов выполняется через винтовые зажимы; важно затянуть их моментом, указанным в инструкции, чтобы избежать нагрева.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60947-3 для выключателей-разъединителей. Наличие блокировки позволяет закрепить рукоятку в положении «выключено» с помощью замка - это необходимо для работ по технике безопасности (LOTO - Lock Out Tag Out). Конструкция стационарная - не предназначена для частых операций включения/отключения, что снижает риск механического износа. IP2X гарантирует защиту от прикосновений пальцами к токоведущим частям, но не является водонепроницаемой - не используйте в сырых или открытых местах.

Преимущества

• Чёткая визуальная индикация состояния (положение рукоятки = состояние цепи)
• Фиксация рукоятки в положении «выкл» - повышает безопасность при обслуживании
• Раздельный зажим нейтрали слева - ускоряет сборку и минимизирует ошибки при подключении
• Компактный корпус - легко помещается даже в плотно заполненных щитах
• Выносная рукоятка - исключает необходимость открывать дверцу щита для отключения

Ограничения применения

• Не предназначен для частого включения/отключения - не заменяет автоматический выключатель или контактор
• Степень защиты IP2X не допускает использование во влажных средах, на улице или в пыльных условиях без дополнительной защиты
• Отсутствие вспомогательных контактов - нельзя использовать для дистанционной сигнализации состояния устройства
• Не рассчитан на работу с постоянным током - только переменный ток (AC)
• Максимальная мощность 30 кВт при AC-3 - не подходит для крупных промышленных двигателей свыше этого значения

Примеры использования

• Отключение питания станка CNC перед техническим осмотром
• Главный разъединитель в щите насосной группы на производстве
• Размыкание цепи для проверки и замены теплового реле
• Центральное отключение питания нескольких потребителей в одном цехе

Практические советы

• Перед монтажом проверьте соответствие сечения провода и максимального тока - для 100 А рекомендовано сечение не менее 25–35 мм2 меди
• Убедитесь, что зажим нейтрали слева совпадает с вашей схемой подключения - иначе придётся менять расположение кабелей
• Используйте пломбы или замки на рукоятке при выполнении работ по ТБ - это обязательное условие в большинстве промышленных норм
• Не устанавливайте рядом с источниками тепла или вибраций - это может вызвать самопроизвольное отключение
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при высоких токах, чтобы избежать перегрева
