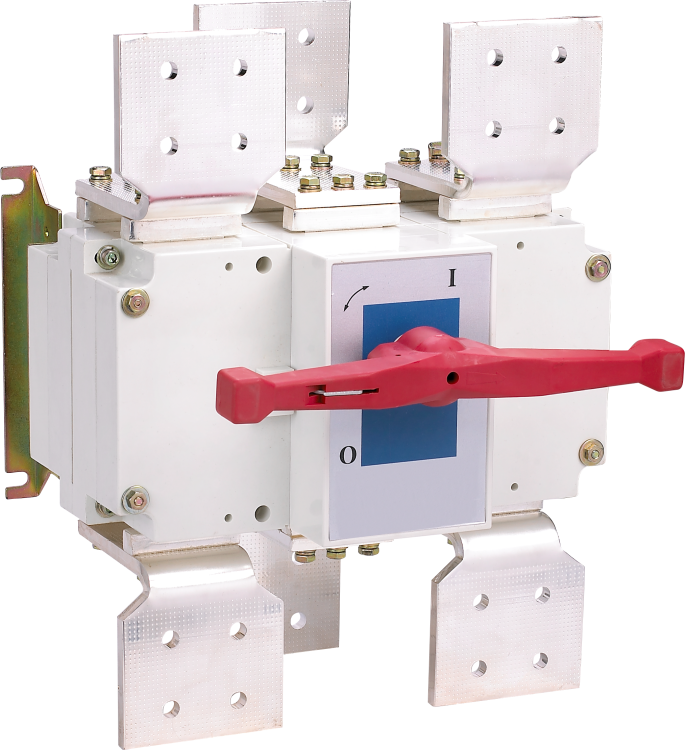

Выключатель-разъединитель 3150A 3P ВР-101 | 40019DEK DEKraft APC

Выключатель-разъединитель 3150A 3P ВР-101 от DEKraft предназначен для безопасного отключения силовых цепей до 3150 А в распределительных щитах. Устройство сочетает функции коммутации и создания видимого разрыва цепи, что делает его ключевым элементом в системах с высокими токами и требованием к безопасности обслуживания.

Назначение и область применения

Выключатель-разъединитель 3150A 3P ВР-101 используется для ручного отключения мощных электрических цепей при плановом обслуживании, ремонте или аварийной ситуации. Он не предназначен для частых включений/выключений под нагрузкой, но гарантирует надежный разрыв цепи с видимым зазором между контактами. Применяется в промышленных распределительных устройствах: на входе в трансформаторные подстанции, перед частотными преобразователями, крупными двигателями, печами и другим оборудованием с нагрузкой до 3150 А.

Технические характеристики

• Количество полюсов: 3 — позволяет отключать все три фазы одновременно
• Номинальный ток: 3150 А — выдерживает постоянную рабочую нагрузку до этого значения
• Номинальное напряжение изоляции: 690 В — рассчитан на работу в сетях до 690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 50 кА — способен выдерживать кратковременные токи КЗ до этой величины без разрушения
• Конструкция: встраиваемое устройство фиксированной установки — устанавливается жестко в шкаф, не снимается при работе
• Тип элемента управления: ручка-переключатель — механический привод с четким положением “ВКЛ” / “ВЫКЛ”
• Тип присоединения: винтовые клеммы — подходят для медных проводников сечением до 300–400 мм² (зависит от конкретного исполнения)
• Степень защиты: IP00 — нет защиты от пыли и воды, применяется только внутри закрытых щитов
• Габариты: 310×510×378 мм — требуется свободное место для монтажа и доступа к ручке
• Наличие блокировки: да — возможность установить замок или бирку для предотвращения случайного включения
• Подходит для установки в распределительный щит: да — монтируется на монтажную плату
• Способ монтажа: монтажная плата — крепится болтами к металлической пластине внутри щита
• Цвет элементов управления: черный — контрастный, легко различимый
• Категория применения: AC-22B — оптимизирован для смешанных нагрузок (активные + индуктивные, например, двигатели и нагреватели)

Совместимость и монтаж

Выключатель-разъединитель 3150A 3P ВР-101 совместим с любыми распределительными щитами, где есть достаточное пространство для его габаритов и доступ к ручке управления. Для монтажа необходима прочная монтажная плата из стали толщиной не менее 2 мм. Подключение проводов выполняется через винтовые клеммы — важно соблюдать момент затяжки, указанный в руководстве производителя. Возможна подача питания как сверху, так и снизу — это упрощает компоновку шкафа. Блокировка ручки соответствует требованиям LOTO (Lock Out Tag Out) — рекомендовано использовать для работ по техобслуживанию.

Безопасность и стандарты

Выключатель-разъединитель 3150A 3P ВР-101 соответствует требованиям IEC 60947-3 для аппаратов отключения. Двойной разрыв каждого полюса обеспечивает гарантированный видимый разрыв цепи — важное условие для работы по правилам электробезопасности. Наличие блокировки позволяет выполнить процедуры изоляции энергоустановок согласно нормам OSHA и ПТЭ. Отсутствие степени защиты IP00 требует обязательного размещения внутри герметичного щита — использование вне корпуса запрещено.

Преимущества

• Двойной разрыв контактов — снижает вероятность перегрева и продлевает срок службы за счет эффективного гашения дуги
• Медные клеммы — обеспечивают минимальные потери и стабильное соединение даже при больших токах
• Гибкая подача питания — можно подключать сверху или снизу, что упрощает проектирование шкафа
• Фиксированная установка — исключает случайное снятие или перемещение во время работы
• Блокировка — повышает уровень безопасности при проведении ремонтных работ

Ограничения применения

• Не предназначена для частого включения/выключения под нагрузкой — это вызывает быстрый износ контактов
• Степень защиты IP00 — нельзя применять в условиях повышенной влажности, пыли или открытых площадках
• Требуется значительное пространство — габариты 310×510×378 мм требуют места в щите и доступа к ручке
• Не имеет автоматического отключения — не заменяет автоматический выключатель
• Не подходит для слаботочных цепей — рассчитан исключительно на силовые сети выше 100 А

Примеры использования

• Главный ввод в промышленном распределительном щите 10 кВ/0,4 кВ
• Отключающее устройство перед частотным преобразователем мощностью более 1 MW
• Изолирующий разъединитель перед большими электродвигателями насосов или компрессоров
• Разъединитель в цепи электросварочного оборудования
• Обеспечение видимого разрыва при техобслуживании трансформаторов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов — перетягивание может повредить медные клеммы
• Убедитесь, что в щите достаточно места для открывания ручки — она должна двигаться свободно без препятствий
• Используйте блокировку всегда при проведении работ — это требование ПТЭ и внутренних регламентов предприятия
• При сборке шкафа учтите, что подключение возможно сверху и снизу — выберите вариант, который минимизирует длину кабелей
• Не используйте этот выключатель вместо автомата — он не защищает от перегрузок и КЗ, только создаёт разрыв
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации — наличие окисления или подгорания требует сервисного обслуживания
