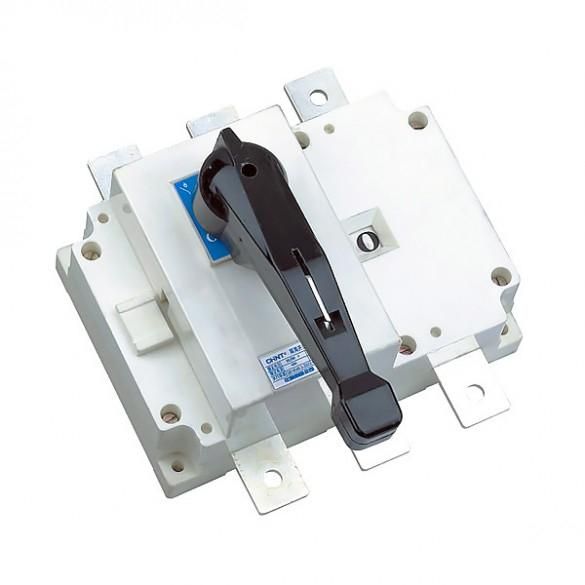

Выключатель-разъединитель NH40-200/3 ,3P ,200А, стандартная рукоятка управления | 393263 CHINT

Выключатель-разъединитель NH40-200/3 от CHINT - это надёжное устройство для безопасного отключения и изоляции трёхфазных электрических цепей с током до 200 А. Применяется в распределительных щитах промышленных объектов и жилых зданий как основной выключатель.

Назначение и область применения

Выключатель-разъединитель NH40-200/3 предназначен для ручного отключения и физической изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не рассчитан на частые операции включения-выключения под нагрузкой, но обеспечивает надёжную механическую развязку. Устройство используется в составе низковольтных комплектных устройств: ВРУ, распределительных шкафов, ящиков управления, станционных пультов. Подходит для систем с напряжением до 690 В переменного тока и до 440 В постоянного тока.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 200 А - максимальный рабочий ток при длительной нагрузке;
• Номинальное напряжение: 400–690 В переменного тока - совместим с большинством промышленных сетей 380/400 В и выше;
• Номинальный ток короткого замыкания: 12 кА - способен выдерживать высокие импульсы тока при КЗ без разрушения;
• Мощность при AC-3 (электродвигатели): 100 кВт - соответствует нагрузкам типичных промышленных двигателей;
• Тип управления: поворотная удлинённая рукоятка - удобна для дистанционного или труднодоступного доступа;
• Степень защиты IP20 - защищает от предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытого шкафа;
• Конструкция: комплектное устройство в корпусе - готово к монтажу без сборки;
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов;
• Цвет рукоятки: чёрный - контрастный, легко различим в условиях освещения.

Совместимость и монтаж

Выключатель-разъединитель NH40-200/3 устанавливается на DIN-рейку или крепится болтами в соответствии с габаритами корпуса. Для работы требуется свободное пространство вокруг устройства - минимум 50 мм спереди для поворота рукоятки. Монтаж допускается только в сухих помещениях, где исключена попадание влаги и пыли. Поскольку IP20 не обеспечивает защиту от внешней среды, устройство обязательно помещают внутрь металлического или пластикового шкафа с классом защиты не ниже IP54. Совместим со всеми стандартными комплектами серии NH40 от CHINT.

Безопасность и стандарты

Выключатель-разъединитель NH40-200/3 соответствует требованиям международных норм IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при работах на оборудовании. Конструкция предотвращает случайное включение при открытой дверце шкафа. Как главный выключатель, он выполняет функцию изолирующего рубильника, что соответствует правилам ПУЭ для отключения питания перед обслуживанием.

Преимущества

• Высокая коммутационная стойкость - выдерживает 12 кА при КЗ без повреждений;
• Удобная рукоятка с удлинителем - позволяет управлять устройством даже при ограниченном доступе;
• Жесткая конструкция в одном корпусе - снижает риск ошибок при монтаже и увеличивает срок службы;
• Подтверждённая совместимость с другими элементами серии NH40 - можно собирать комплексные решения без адаптеров;
• Явный визуальный сигнал положения - рукоятка четко показывает состояние “вкл” / “выкл”.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для таких задач;
• IP20 - нельзя использовать вне закрытых шкафов, в сырых, пыльных или наружных условиях;
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния или блокировки;
• Не регулируется - не имеет тепловой или электромагнитной защиты, только механическое отключение;
• Требуется ручное управление - не подходит для автоматических систем без внешних интерфейсов.

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома - отключает питание всего этажа для планового ремонта;
• Рубильник в распределительном шкафе станка - обеспечивает безопасную изоляцию двигателя 75 кВт перед техобслуживанием;
• Отключающее устройство в ящике управления насосной станцией - позволяет отсоединить питание насоса 100 кВт;
• Функциональный элемент в цепях конвейера - служит точкой отключения для персонала согласно требованиям OSHA/ПУЭ.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и шага крепления - NH40-200/3 имеет стандартизированную базу, но отличается от других серий;
• Обязательно используйте блокировочные механизмы (например, замки на дверцах шкафа), чтобы предотвратить включение при работе;
• При использовании в системах с несколькими источниками питания - применяйте этот выключатель как часть системы LOTO (Lock Out Tag Out);
• Не заменяйте рукоятку на другую - она специально проектирована для механической связи с контактами;
• Проверяйте температурный режим окружающей среды - оптимальный диапазон +5C до +40C, при повышенной температуре возможна деградация материалов.
