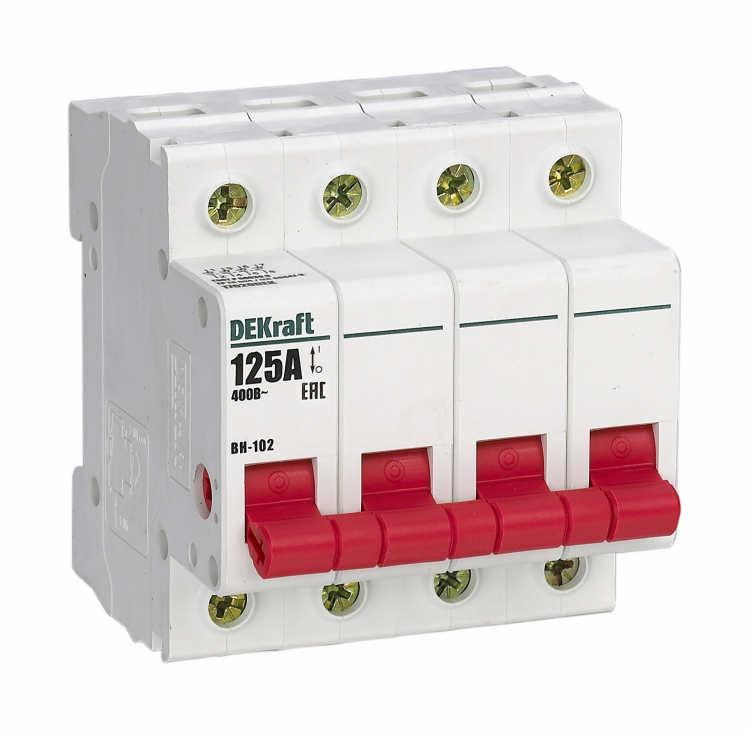

Выключатель-разъединитель 4Р 25А ВН-102 | 17027DEK DEKraft APC

Выключатель-разъединитель 4 полюса 25А ВН-102 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В в распределительных щитах. Этот аппарат сочетает функции коммутации и видимого разрыва цепи, что делает его важным элементом безопасности в промышленной и бытовой автоматизации.

Назначение и область применения

Выключатель-разъединитель 4 полюса 25А ВН-102 используется для безопасного отключения электрооборудования перед обслуживанием, ремонтом или аварийными ситуациями. Он не предназначен для частых операций в режиме нагрузки, но надежно работает при редком включении/отключении. Применяется в силовых цепях: станках, конвейерах, системах освещения, тепловых насосах и других устройствах с трехфазным питанием. Подходит для установки в щитах жилых, офисных и промышленных зданий.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях переменного тока до 400 В между фазами;
• Количество полюсов: 4 - управляет тремя фазами и нулевым проводником одновременно;
• Тип изделия: выключатель-разъединитель нагрузки - выполняет функции коммутации и создания видимого разрыва;
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита;
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со стандартными щитами;
• Модульная ширина: 4 модуля (72 мм) - занимает место в щите, соответствующее четырём стандартным модулям;
• Тип присоединения: винтовые клеммы - позволяют подключать медные провода сечением до 16 мм2;
• Тип рукоятки: рычажного типа - удобна для ручного управления, имеет яркий красный цвет для визуального определения состояния;
• Конструктивное исполнение: для монтажа в распределительном щите - не предназначен для открытой установки.

Совместимость и монтаж

Выключатель-разъединитель 4 полюса 25А ВН-102 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место шириной 72 мм. Клеммы рассчитаны на винтовое соединение - используйте отвертки с плоскими наконечниками. Перед подключением обязательно отключите питание. Провода должны быть зачищены на 8–10 мм, плотно затянуты без перекосов. Монтаж допускается в любом положении - горизонтально, вертикально или под углом. После установки проверьте механическую прочность фиксации и легкость хода рукоятки.

Безопасность и стандарты

Выключатель-разъединитель 4 полюса 25А ВН-102 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств разъединителей нагрузки. Конструкция предусматривает мостиковые контакты, которые предотвращают пробой дуги через изоляцию - повышает безопасность при отключении под нагрузкой. Цвет рукоятки - красный - соответствует нормам маркировки отключающих устройств. Несмотря на высокую надёжность, не следует использовать его как замену автоматическому выключателю - он не обладает защитой от перегрузок и коротких замыканий.

Преимущества

• Усиленная рукоятка обеспечивает долгий срок службы - способна выдерживать тысячи операций включения и отключения;
• Чёткая визуальная индикация состояния: вверх - включено, вниз - отключено;
• Мостиковые контакты гарантируют полный разрыв цепи без риска дугового перекрытия;
• Компактная форма (4 модуля) экономит место в щите;
• Подходит для работы с нулевым проводом - позволяет отключать все четыре проводника одновременно, что важно для некоторых схем безопасности.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - не является автоматическим выключателем;
• Защита IP20 запрещает использование вне закрытых щитов - недопустимо в сырых, пыльных или наружных условиях;
• Не имеет встроенной защиты от перегрузок или коротких замыканий - необходимо применять вместе с автоматами или предохранителями;
• Не рекомендован для цепей с высокими импульсными токами (например, мощные двигатели при пуске) без дополнительной защиты;
• Запрещена работа при температуре ниже -25C и выше +60C - указанные условия эксплуатации не указаны явно, но типовая рабочая среда - комнатная.

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием;
• Изолирование группы светильников в административном помещении;
• Разъединение питания теплового насоса для профилактики;
• Обеспечение видимого разрыва в распределительном щите согласно правилам ПУЭ;
• Комбинированный выключатель с автоматом: ВН-102 - для ручного отключения, автомат - для защиты.

Практические советы

• Выбирая выключатель-разъединитель 4 полюса 25А ВН-102, убедитесь, что ваша сеть действительно требует отключения нуля - в большинстве случаев достаточно 3 полюсов;
• Проверьте сечение кабеля: для 25 А лучше использовать провод 4–6 мм2 меди, чтобы избежать нагрева;
• Перед первым включением протестируйте рукоятку - она должна двигаться легко, без заеданий;
• При групповой установке нескольких аппаратов помечайте каждый - особенно если в щите есть несколько потребителей;
• Не используйте этот выключатель вместо рубильника в наружных установках - даже при наличии корпуса IP20 он не защищён от внешней среды.
