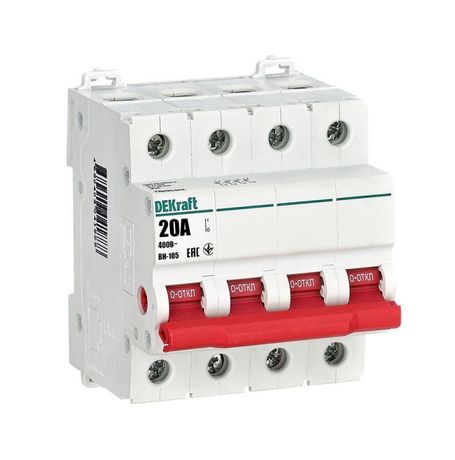

Выключатель-разъединитель ВН-105 ВН105-4P-020A DEKraft 17095DEK APC

Выключатель-разъединитель 4-полюсный 20А ВН-105 от DEKraft предназначен для ручного отключения и включения четырёхпроводных сетей переменного тока до 400 В. Устройство смонтировано на DIN-рейку, обеспечивает безопасную изоляцию цепей при обслуживании и соответствует требованиям к нагрузочным коммутационным аппаратам. Артикул 17095dek - надёжное решение для распределительных щитов промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 20А ВН-105 используется для ручного отключения электрической цепи под нагрузкой. Он применяется там, где требуется физическое размыкание всех четырёх проводников - трёх фаз и нулевого провода - перед проведением техобслуживания, ремонта или аварийного отключения. Подходит для установки в силовых щитах, панелях управления, системах автоматизации и на участках с высокими требованиями к безопасности персонала.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 20 А
• Количество полюсов: 4
• Тип включения/отключения: выключатель-разъединитель нагрузки
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 4 модуля (≈ 72 мм)
• Глубина установки: 73 мм
• Количество положений переключения: 2 - «ВКЛ» / «ОТКЛ»
• Тип присоединения: винтовые зажимы для проводов
• Гарантийный срок: 5 лет (60 месяцев)
• Категория применения: AC-22A - управление двигателями и другими активными нагрузками

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 20А ВН-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные провода сечением до 16 мм2 - зажимы рассчитаны на этот диапазон. Монтаж допускается в любом положении - горизонтально, вертикально или под углом. Обеспечьте свободный доступ к рычагу для оперативного переключения. Габариты устройства позволяют разместить его в типовых щитах с запасом по глубине - 73 мм требуют минимум 80–90 мм внутренней глубины корпуса.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 20А ВН-105 соответствует категории применения AC-22A, что гарантирует надёжное отключение двигателей и других индуктивных нагрузок. Конструкция предусматривает специальные мостиковые контакты, предотвращающие пробой дуги через изоляционные материалы. Это снижает риск возгорания и повреждения соседних компонентов. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но устройство не предназначено для работы во влажных или пыльных средах вне щита.

Преимущества

• Чёткая визуальная индикация состояния: красная рукоятка легко заметна даже при плохом освещении
• Высокая механическая износостойкость - способна выдерживать тысячи циклов включения/отключения
• Электрическая прочность: способность выдерживать токи короткого замыкания до 28,1 кА
• Отсутствие дополнительных контактов - минимальная сложность, максимальная надёжность
• Долгий срок службы: 5 лет гарантии подтверждают качество сборки и материалов

Ограничения применения

• Не предназначен для частых операций в режиме нагрузки - не является автоматическим выключателем
• IP20 не защищает от попадания воды, пыли или агрессивных сред - использовать только внутри закрытых щитов
• Не имеет функций автоматического отключения при перегрузке или КЗ - обязательно сочетать с автоматическими выключателями или предохранителями
• Не подходит для управления цепями постоянного тока - работает только с переменным током (AC)

Примеры использования

• Отключение питания 380 В трёхфазного станка перед техническим обслуживанием
• Физический разрыв сети в распределительном щите производственного цеха
• Изолирование группы потребителей (например, насосов, конвейеров) для проведения работ
• Резервный рубильник в системах бесперебойного питания, где нужна гарантированная видимая развязка

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - недостаточно плотное соединение вызывает нагрев
• Обязательно используйте выключатель-разъединитель 4-полюсный 20А ВН-105 совместно с автоматическим выключателем - он не защищает от перегрузок
• При групповой установке нескольких устройств соблюдайте интервал между ними - не менее 10 мм для теплоотвода и удобства доступа
• Не используйте устройство в качестве основного средства защиты - его задача - изоляция, а не автоматическое отключение
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - возможна окисление при частых циклах
