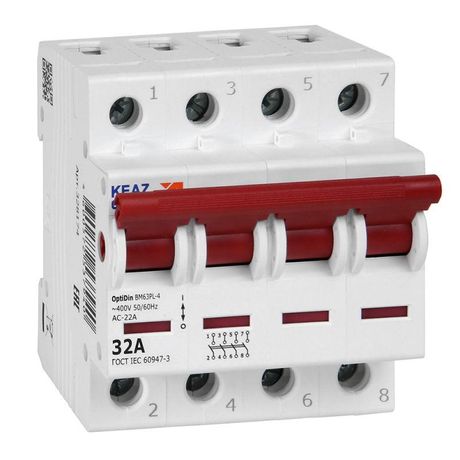

Выключатель нагрузки модульный OptiDin BM63PL-432-УХЛ3 (BM63PL) | 328174 КЭАЗ

Выключатель нагрузки модульный 4П 32А 400В OptiDin BM63PL-432-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Этот аппарат обеспечивает механический разрыв всех четырёх фаз одновременно и используется исключительно как ручной разъединитель, а не как автоматический защитный устройство.

Назначение и область применения

Выключатель нагрузки модульный 4П 32А 400В OptiDin BM63PL-432-УХЛ3 (BM63PL) применяется исключительно для ручного отключения нагрузки в вводно-распределительных щитах. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматы. Его задача - обеспечить видимый и надёжный разрыв цепи при обслуживании, ремонте или аварийном отключении.

Подходит для установки в жилых, офисных и промышленных щитах, где требуется общий выключатель для всей группы потребителей - например, для отключения питания квартиры, помещения или участка оборудования перед работой.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 32 А
• Количество полюсов: 4 - отключение всех фаз сразу
• Тип переключения: Выключатель-разъединитель - только коммутация под нагрузкой, без защиты
• Способ монтажа: На DIN-рейку шириной 4 модуля (72 мм)
• Тип рукоятки: Поворотный рычаг - удобно управлять одной рукой
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Индикация: Отсутствует - нет светового сигнала положения контактов

Совместимость и монтаж

Выключатель нагрузки модульный 4П 32А 400В OptiDin BM63PL-432-УХЛ3 (BM63PL) совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным свободным местом - занимает 4 модуля (72 мм). Подключение проводов осуществляется через зажимы сверху и снизу - допустимо использовать медные жилы сечением до 16 мм2.

Перед монтажом обязательно отключите питание. После установки проверьте плотность затяжки клемм - слабые контакты вызывают нагрев. Для работы в условиях повышенной влажности или запылённости этот аппарат не подходит из-за IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Конструкция гарантирует четкую визуализацию состояния контактов - при переводе рычага в положение «выкл» все полюса физически размыкаются. Это важно для соблюдения правил безопасности при работе на оборудовании.

Преимущества

• Надёжный механический разрыв всех четырёх фаз - минимум рисков при обслуживании
• Простая и долговечная конструкция без электроники - меньше отказов
• Удобный поворотный рычаг - легко оперировать даже в темноте или с перчатками
• Совместим с другими компонентами серии OptiDin BM63 - можно собирать единые щиты

Ограничения применения

• НЕ является автоматическим выключателем - НЕ защищает от перегрузок и КЗ
• Не предназначена для частого включения/отключения под нагрузкой - рекомендовано не более 1–2 раз в день
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Не имеет индикации положения - невозможно определить состояние контакта визуально без осмотра механизма
• Не подходит для управления двигателями или мощными импульсными нагрузками без предварительного согласования

Примеры использования

• Общий выключатель для всего электроснабжения квартиры или дома
• Отключение питания группы станков на производстве перед плановым обслуживанием
• Разъединитель в распределительном щите торгового центра перед ремонтными работами
• Аппарат для создания точки отключения в системе бесперебойного питания (UPS)

Практические советы

• Выбираете выключатель нагрузки модульный 4П 32А 400В OptiDin BM63PL-432-УХЛ3 (BM63PL)? Убедитесь, что ваша нагрузка не превышает 32 А - превышение вызывает перегрев и выход из строя.
• Не используйте его вместо автомата! Обязательно сочетайте с защитными устройствами (например, автоматическими выключателями C16, C25 и т.п.)
• При сборке щита располагайте его рядом с входным автоматом - так проще контролировать целостность цепи.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах или частых операциях.
• Если нужна индикация положения - выбирайте модели с окном или сигналом, такие как BM63PL с индикатором (если есть в наличии).
